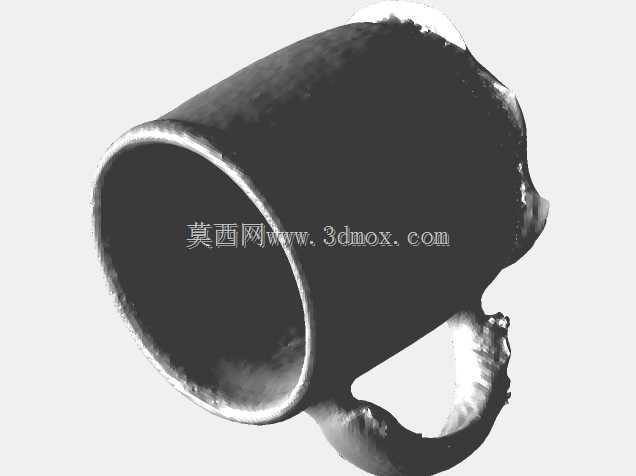

三维扫描获取红釉带柄陶瓷水杯数字模型

　　在日用陶瓷产品的逆向开发、三维检测以及数字化存档场景中，通过实物扫描获取高精度的器皿数字模型，是结构设计、工艺优化环节的核心基础数据源。本次获取的带柄陶瓷杯扫描模型，完整还原了实物的所有几何特征，可直接用于陶瓷生产环节的模具修型、产品复刻，也可作为三维扫描算法验证的标准测试样件，覆盖从消费产品逆向设计到扫描设备精度校准的多类工程场景。

　　从实际用途来看，这类通过实物扫描得到的陶瓷杯模型，首先可服务于日用陶瓷生产企业的改型设计：传统陶瓷产品开发依赖人工测绘杯口圆度、杯身锥度、把手安装位置等参数，不仅测绘效率低，还容易因人工测量误差导致后续滚压成型、注浆成型的模具出现合模错位、杯壁厚薄不均的问题，而扫描得到的完整点云数据经过曲面重构后，可直接导入三维建模软件提取各截面轮廓线，精准获取杯身的拔模角度、把手与杯身的过渡圆角参数，大幅缩短改型周期。其次，该模型可作为三维扫描设备的标定验证样件，陶瓷杯表面同时存在高反光的釉面区域、哑光的杯口边缘区域，以及把手与杯身连接的狭窄深腔区域，是检验扫描设备对不同反光率表面、复杂过渡曲面采集能力的典型测试件，可帮助设备调试人员验证手持扫描、三脚架固定扫描两种作业模式下的点云拼接精度。

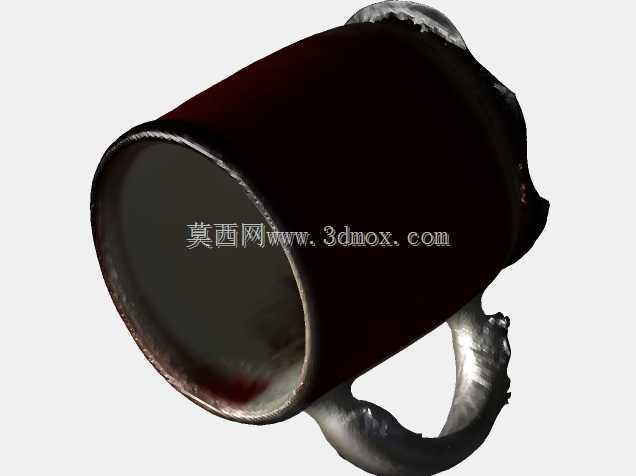

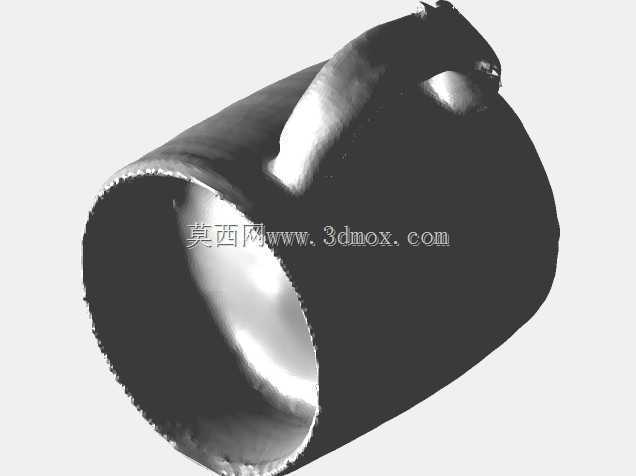

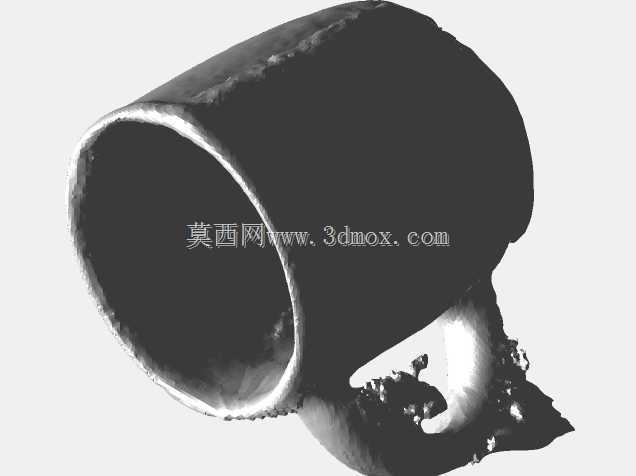

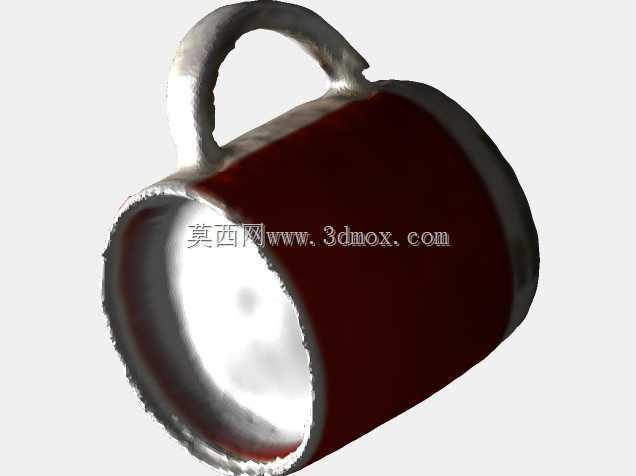

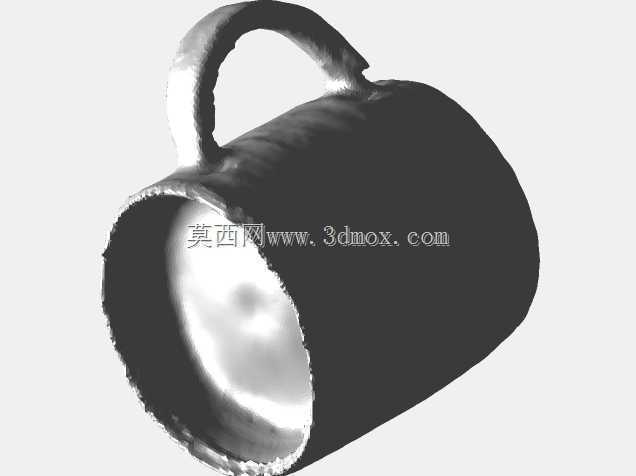

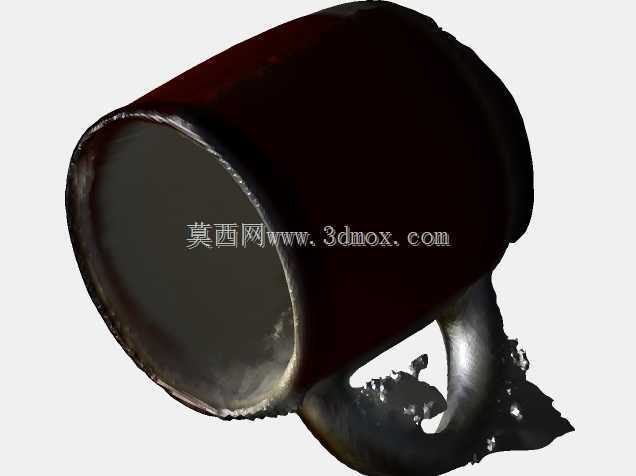

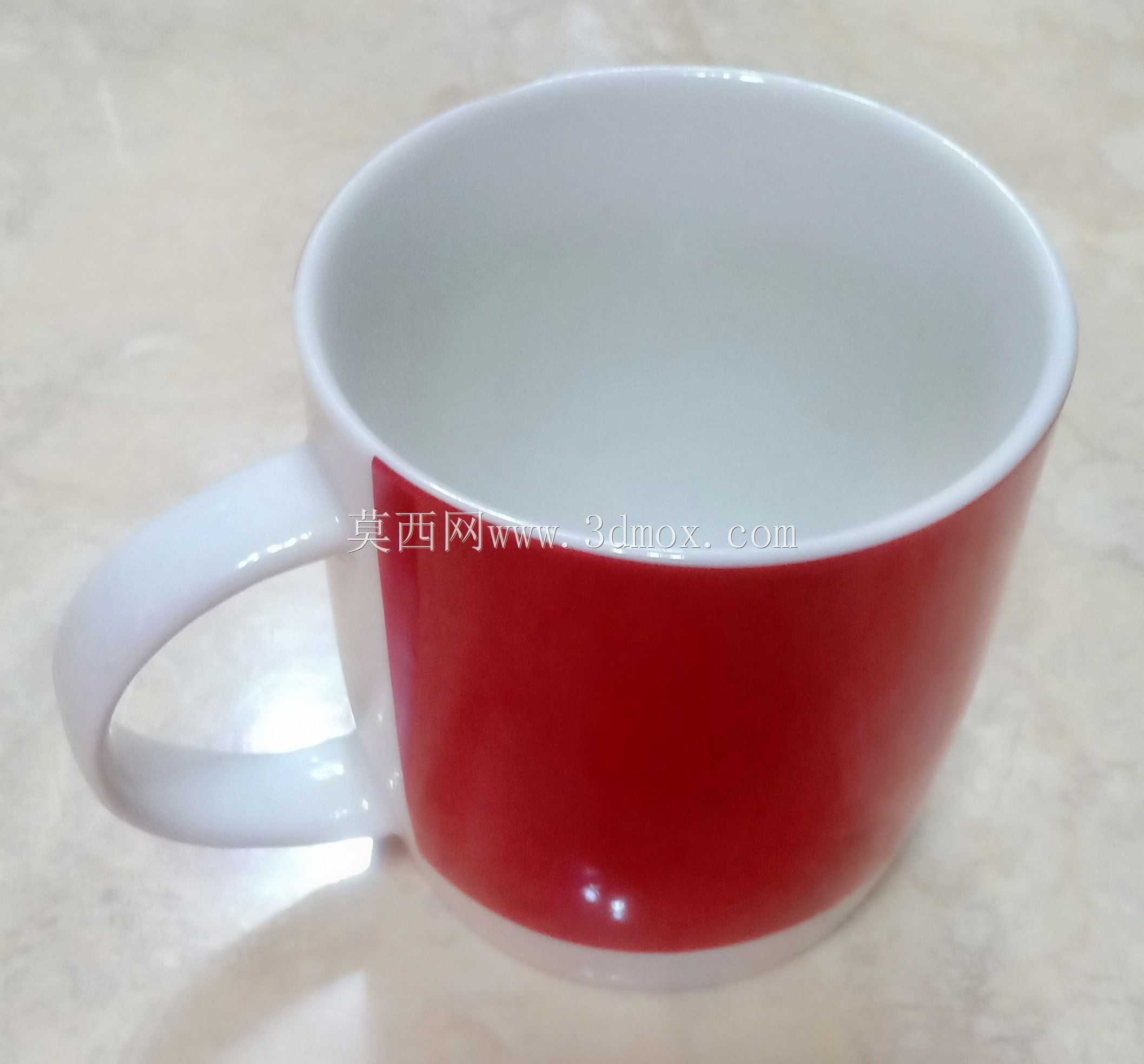

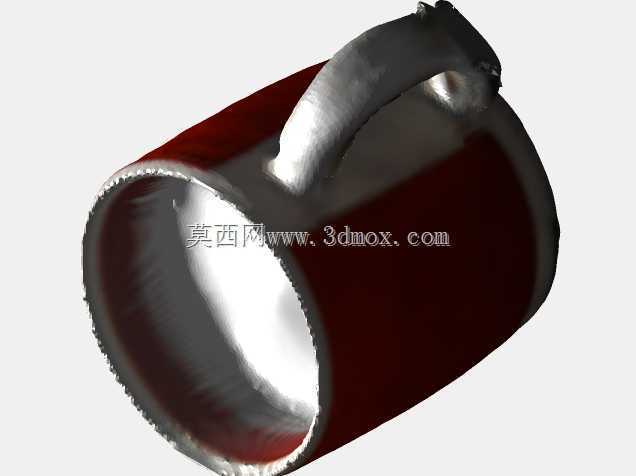

　　从功能特性来看，该扫描模型完整保留了实物的几何细节：杯身整体为上宽下窄的截锥形结构，杯口做了圆润的卷边处理，避免日常使用时口唇接触的不适感；杯身外壁的红釉区域与内壁、把手、杯底的白釉区域分界清晰，扫描数据准确还原了釉层厚度带来的微小尺寸差，不会出现建模时常见的釉面分界处棱角过于尖锐的问题；C型把手的弧度完全贴合人手握持的自然姿态，把手与杯身的两个连接点分别位于杯身上部三分之一处、杯身中部偏下位置，连接过渡处的圆角平滑无突变，还原了陶瓷产品高温烧制后自然形成的釉面过渡特征，没有人工建模时容易出现的曲面褶皱、连接错位问题；杯底的环形支撑足也完整还原，支撑足的平面度、与桌面的接触宽度都和实物一致，可直接用于后续的放置稳定性仿真验证。

　　在逆向建模的设计思路层面，这类扫描模型的处理逻辑和正向建模存在明显差异：正向建模时往往会先绘制杯身的旋转轮廓，通过旋转命令生成杯身主体，再单独绘制把手路径进行扫掠，最后做布尔合并，这种方式容易忽略陶瓷烧制过程中因坯体收缩、釉料流动形成的微小形变，做出的模型过于理想化，和实际量产产品存在尺寸偏差。而基于扫描数据处理的模型，会优先保留实物的真实形变特征：比如杯身并非绝对的回转体，因烧制过程中的重力影响，杯身靠近把手一侧的壁厚会比另一侧略厚0.2-0.3mm，杯口的圆度也存在0.15mm左右的圆度误差，这些真实生产中产生的细节都会在模型中保留，确保基于该模型制作的模具生产出的产品和原样品一致性更高。处理点云数据时，会先对高反光釉面区域的噪点进行平滑过滤，避免釉面反光产生的虚假点云影响曲面精度，再对把手与杯身连接的狭窄区域进行点云补全，确保过渡曲面的连续性，最后通过曲面拟合生成可编辑的实体模型，兼顾扫描精度和后续编辑的便利性。

　　从外形尺寸与安装边界来看，该陶瓷杯的整体高度约72mm，杯口最大外径约85mm，杯底外径约60mm，把手向外延伸的最大宽度约30mm，整体轮廓尺寸适配常规家用杯架、车载杯座的尺寸边界，杯身的锥度设计也满足叠放收纳的空间要求，多个同型号杯子叠放时的嵌套深度约25mm，不会出现叠放后卡滞难以分离的问题。杯底环形支撑足的宽度约4mm，支撑足内侧做了1mm的内凹处理，避免放置时因桌面存在微小颗粒导致杯身放置不稳，支撑足的平面度公差控制在0.1mm以内，确保放置在水平台面时的晃动量小于0.05mm，满足日常使用的稳定性要求。把手的截面为椭圆形，长轴约12mm，短轴约8mm，握持时的受力面积适中，不会因截面过窄导致握持压痕，也不会因截面过粗导致握持费力。在后续的产品改型中，基于该扫描模型调整尺寸时，需要注意杯身锥度的调整范围不能超过5°，否则会影响叠放性能，把手与杯身的连接点位置上下调整幅度不能超过8mm，否则会改变杯子的重心位置，导致装满水时出现侧翻风险。
