做桌面级FDM3D打印机结构迭代的时候,散热风道的出口端盖板一直是容易被忽略的细节,很多初版设计直接把风机出风口对着模型吹,没有做导流和防护,要么出风发散导致模型边角冷却不均出现翘边,要么容易有打印过程中产生的塑料碎屑、断丝头被卷进风机叶轮打坏叶片,这款40x40x10规格无刷风机配套的通风口结构,就是针对这类痛点做的适配设计。

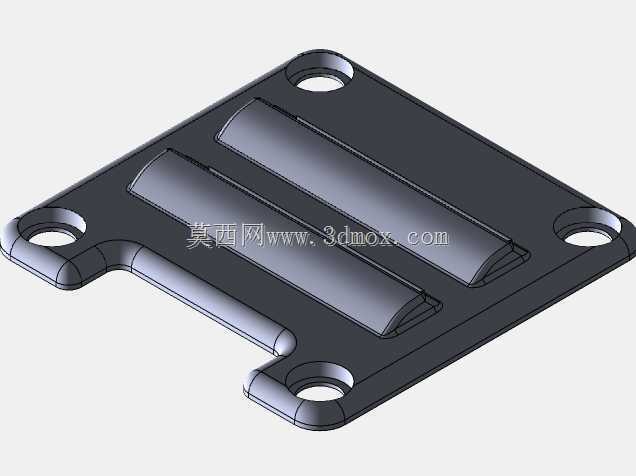

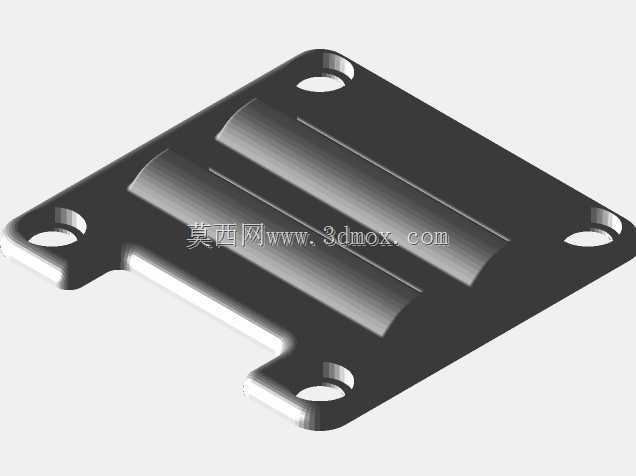

从安装边界来看,这款通风盖板完全适配40mm见方、厚度10mm的标准轴流无刷风机,四个角的安装孔位完全对齐风机本体的固定螺孔,不需要额外做转接支架,安装时直接把盖板贴在风机出风面,用M3螺丝穿过预留的沉孔就能直接固定在风机支架或者打印机的挤出头安装座上,整体厚度控制在2mm以内,不会额外占用挤出端的运动空间,不会在打印过程中和打印平台、模型发生干涉。盖板边缘做了小尺寸的切边避让,对应挤出头侧面的走线槽和加热块的安装位,哪怕是近程挤出的紧凑结构也能顺利装下。
功能设计上,盖板没有做整面的网孔结构,而是开了三条平行的长条形导流风道,每条风道的边缘都做了向上翻起的圆弧导风边,不是简单的平面开孔——这种结构能把风机吹出的散乱气流整理成平行的层流风,垂直吹向刚挤出的耗材丝,让模型每一层的冷却速度保持一致,避免因为局部风速过高导致的耗材骤冷开裂,也不会出现风往四周散掉、模型边角冷却不足导致的塌角问题。同时长条形开孔的宽度控制在2mm,既能保证出风面积不被过多遮挡,让风机的出风效率保持在90%以上,又能挡住直径3mm以上的打印碎屑、断丝,避免异物进入风机内部卡滞叶轮,减少风机的维护频次。
实际应用场景里,这类通风盖板除了用在3D打印机挤出头的模型冷却风机位置,也可以适配同规格的设备仓散热风机,比如打印机的主控板仓、电源仓的通风口,同样能起到导流和防护的作用。设计的时候特意把盖板的安装法兰边做了0.5mm的下沉台阶,安装时可以贴一层薄的EVA泡棉密封垫,避免风机和盖板之间出现漏风的缝隙,保证所有气流都从导流槽吹出,不会因为缝隙漏风产生额外的风噪,也不会让气流从侧边吹到加热块上,导致加热块温度波动影响打印稳定性。
从结构强度来看,盖板的三条导流筋本身就起到了加强筋的作用,哪怕用1.5mm厚度的钣金冲压或者PLA、PETG材料3D打印制作,也不会出现安装时拧紧螺丝导致盖板变形的问题,四个安装孔位都做了翻边强化,反复拆装也不会出现孔位开裂的情况。整体外形没有尖锐的边角,所有棱边都做了R0.5的圆角处理,安装和维护的时候不会划伤手,也不会刮到打印机内部的走线。
很多人在做3D打印机散热改造的时候,只关注风机的风压、风量参数,忽略了出风口的导流结构,实际上同样参数的风机,配上合理的导流通风口,冷却效果能提升30%以上,尤其是打印PLA这类对冷却要求高的耗材时,均匀的层流冷却能大幅提升模型的表面质量,减少层纹和边角缺陷。这款通风口的设计没有多余的结构,所有特征都是围绕安装便捷、导流高效、防护可靠三个核心需求做的,没有为了外观做无用的异形结构,不管是批量生产做钣金冲压件,还是个人用户自己用FDM打印机打印制作,都能很方便的加工出来,不需要复杂的工装或者后处理。
安装的时候需要注意,盖板的导流槽方向要和挤出头的运动方向匹配,让气流顺着打印层的方向吹出,不要横向对着喷嘴位置吹,避免气流把刚挤出的还没定型的耗材吹歪,导致打印错位。如果是用在电源仓或者主控板仓的散热位置,就不需要特意调整方向,只要保证气流方向和仓内的散热风道方向一致就行,能有效减少仓内的积热,避免主控板、电源因为温度过高出现降频或者保护停机的情况。
