机用台虎钳夹紧工装三维结构设计

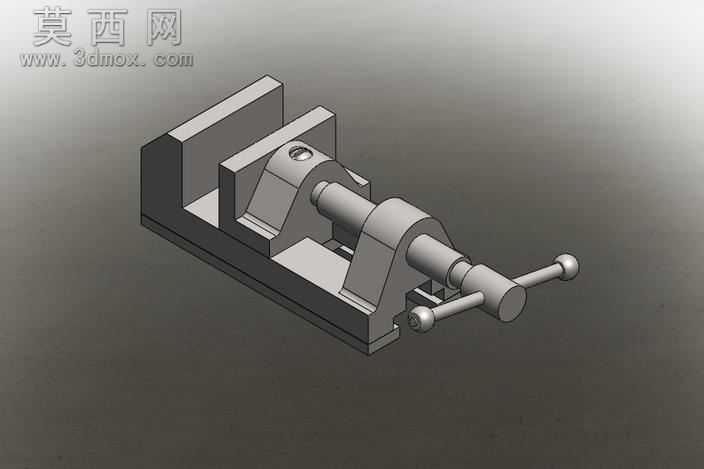

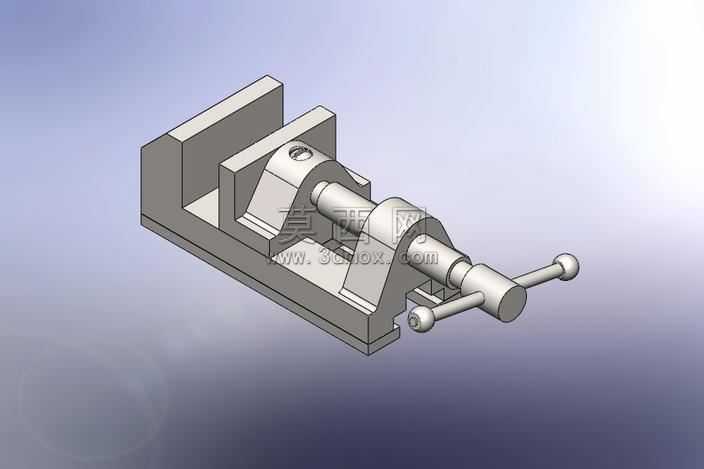

本作品为机用台虎钳的三维参数化建模成果，建模过程严格遵循机械加工工装的实际尺寸比例与装配逻辑，采用自底向上的建模思路完成全部零件的构建与总装配合。首先针对固定钳身主体进行建模，通过草图绘制钳身的基准轮廓，拉伸生成基体结构后，对导轨安装面、丝杠支撑孔位、钳口定位槽等关键结构进行切除特征构建，同时对安装基准面、受力接触面做倒角与圆角处理，还原真实铸件的工艺细节，避免应力集中的结构缺陷。活动钳身部分重点匹配固定钳身的导轨配合间隙，建模时严格控制导轨滑槽的尺寸公差，保证活动钳身可沿固定钳身做平稳的直线往复运动，同时预留钳口板的安装螺孔位置，保证可拆卸钳口的装配精度。传动部分以丝杠螺母副为核心构建，建模时还原丝杠的梯形螺纹特征，匹配螺母的内螺纹配合结构，同时构建丝杠端部的手柄安装座、转动摇臂与球形握柄，还原手动进给的操作结构，装配时添加同轴度、轴向限位的配合约束，模拟丝杠转动带动活动钳身进给的真实运动逻辑，可实现钳口开合范围的动态调整。钳口板部分单独建模，表面添加交叉防滑齿纹特征，还原真实虎钳夹持工件时的防滑接触面结构，通过沉头螺孔与钳身完成装配。渲染阶段采用金属铸件材质赋予固定与活动钳身，设置哑光铸铁的表面粗糙度参数，丝杠、手柄等运动部件赋予调质钢的半金属光泽材质，钳口板采用淬火工具钢的深色硬质材质，整体场景搭配渐变浅灰背景，添加柔和的环境漫反射光照，突出各部件的结构轮廓与装配关系，清晰展现台虎钳的夹紧工作原理。整个模型完整还原了台虎钳作为机加工通用工装的全部结构细节，各零件间的装配关系符合机械设计规范，可用于工装结构原理演示、机加工工艺教学以及相关夹具的二次开发参考，清晰展现了手动螺旋夹紧机构的典型结构设计逻辑，从固定基座、运动传动到夹紧执行的各环节结构都做了精准的三维还原，保证模型的结构合理性与工程实用性。
