轻量化通风散热型盘式制动盘结构设计

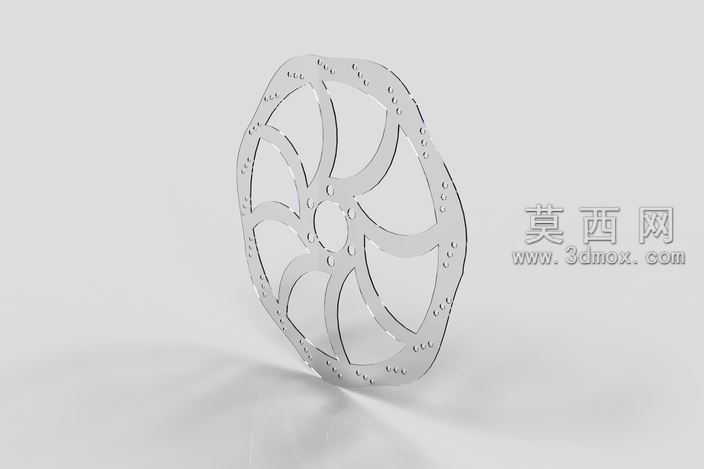

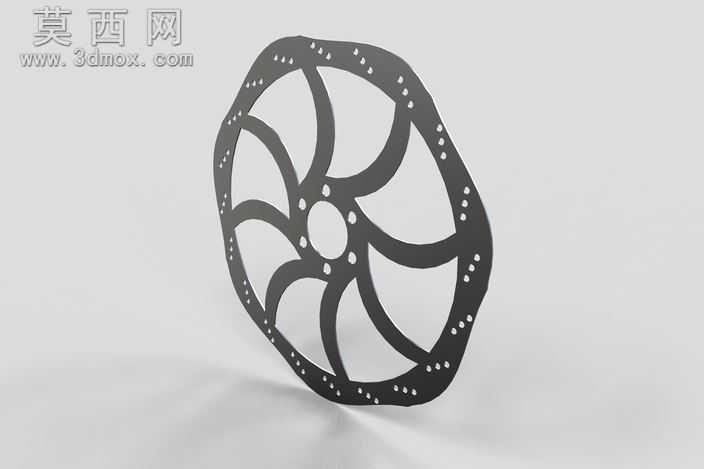

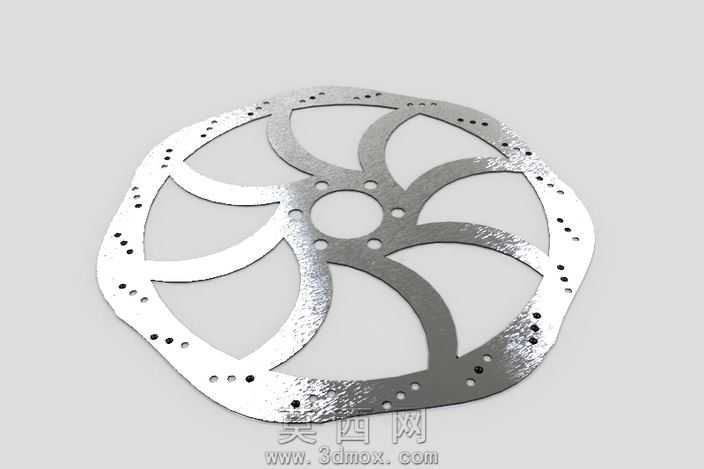

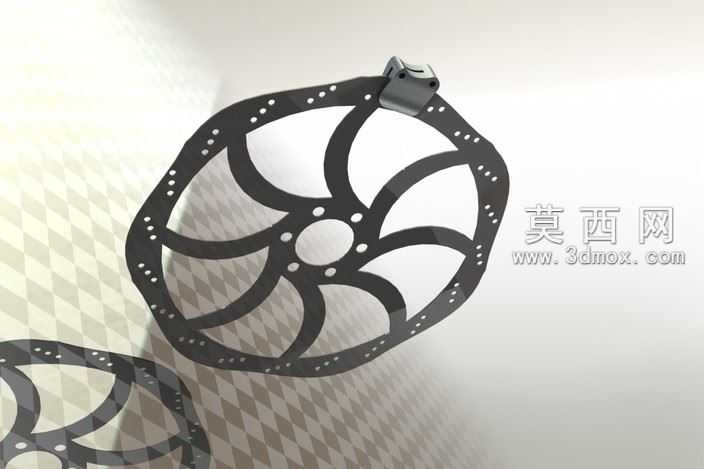

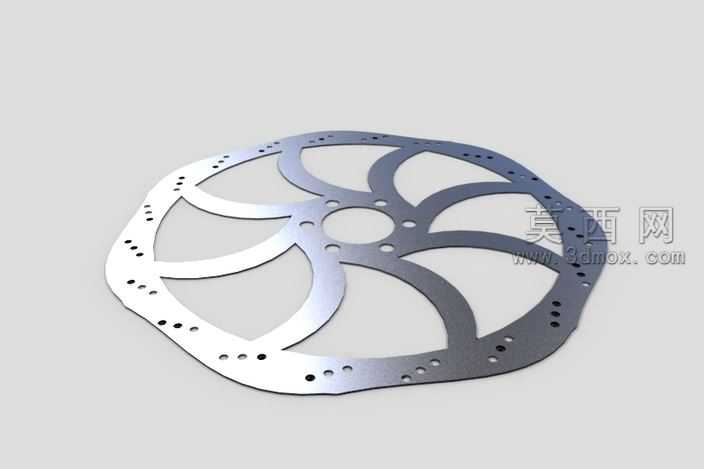

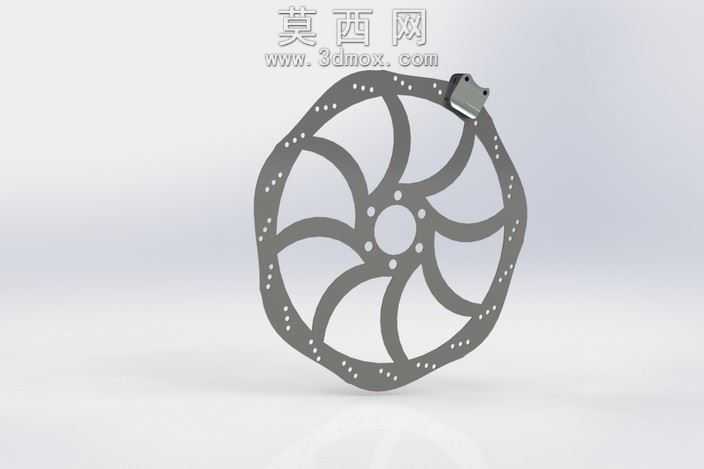

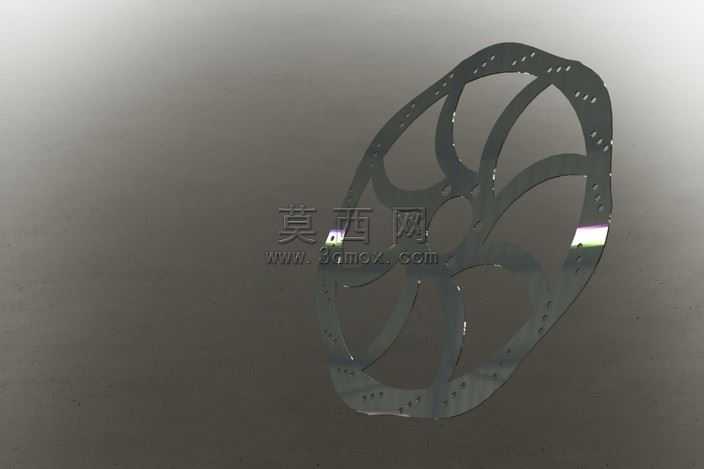

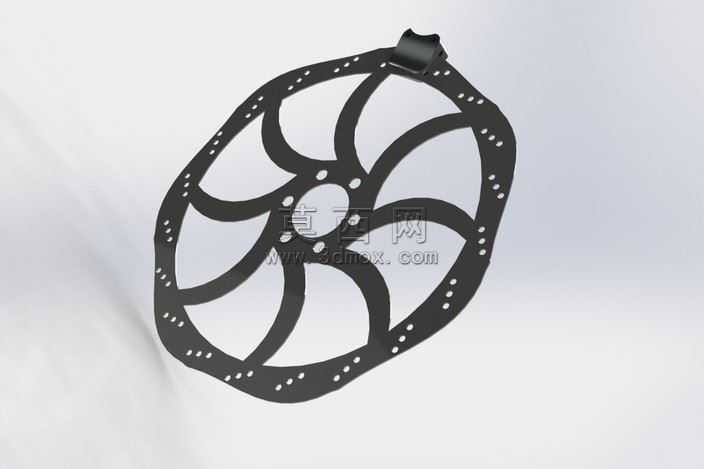

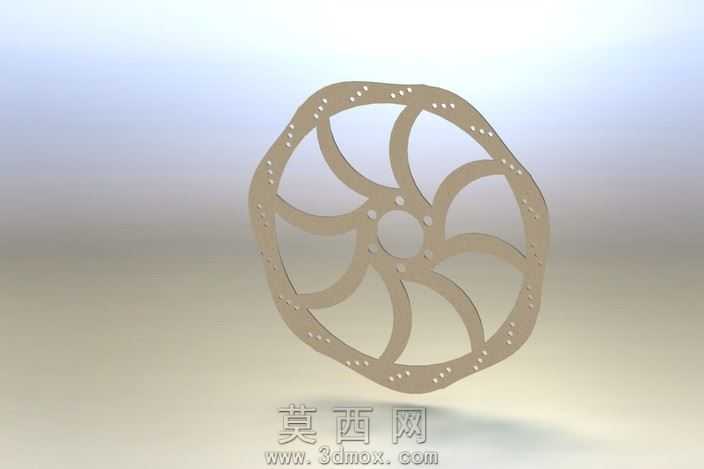

本作品为盘式制动器核心制动盘的三维建模设计，建模过程严格遵循机械设计的尺寸规范，先通过草图绘制完成制动盘的整体外轮廓、中心安装定位孔、周向固定孔的基准定位，再通过拉伸、切除等基础特征完成盘体基础形态构建。针对制动盘的散热需求，设计了八组对称分布的弧形辐条式镂空结构，在保证盘体结构强度、抗扭性能满足制动工况要求的前提下，最大化去除盘体非受力区域的冗余材料，有效降低了制动盘的整体重量，同时镂空区域可以在制动盘随车轮转动时形成导流风道，快速带走制动过程中摩擦产生的大量热量，避免持续高温导致的制动热衰减问题，提升制动系统的工作稳定性与连续制动可靠性。盘体外缘采用了适配安装的多边形切边设计，周向均匀排布多组散热小孔与安装定位孔，既可以辅助提升散热效率，也能为制动盘的安装固定提供精准的定位基准，避免安装错位导致的制动偏磨问题。材质设定上模拟了常用的灰铸铁制动盘材质，通过材质参数调整还原了金属表面的磨砂质感与加工纹理，渲染过程中突出了盘体边缘的加工倒角、镂空辐条的曲面过渡细节，清晰展现了各结构之间的连接关系。设计过程中重点考量了制动盘的受力分布，通过对称式的结构布局保证制动过程中摩擦面受力均匀，弧形辐条的走向经过反复调整，既保证了结构的抗形变能力，也优化了风道的导流角度，让空气可以更顺畅地流经盘体内部带走热量。中心安装区域做了加厚处理，提升与轮毂连接部位的结构强度，避免长期制动受力导致的安装孔变形问题，周向的小孔排布避开了盘体的主受力路径，不会对整体结构强度造成负面影响。整个模型的特征参数清晰，各结构的尺寸比例符合实际车用制动盘的设计规范，可用于制动系统结构教学、设计方案验证等场景，完整还原了高性能通风制动盘的结构设计逻辑。
