双涡轮风力航空发电装置结构设计

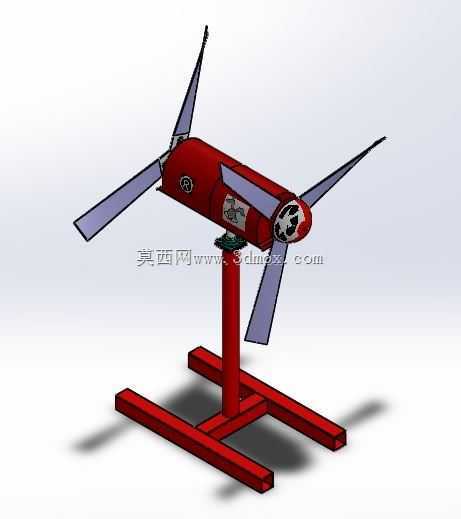

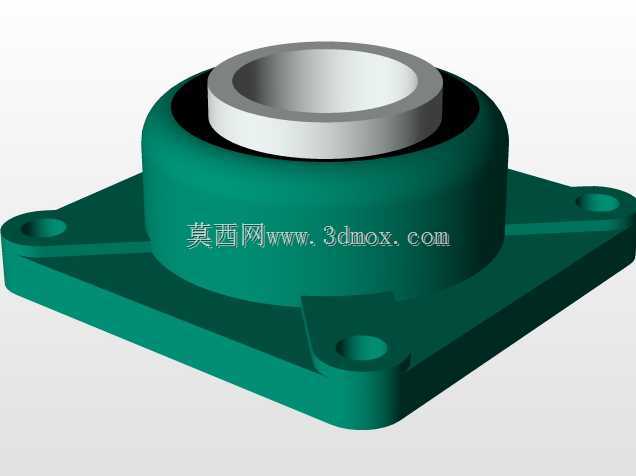

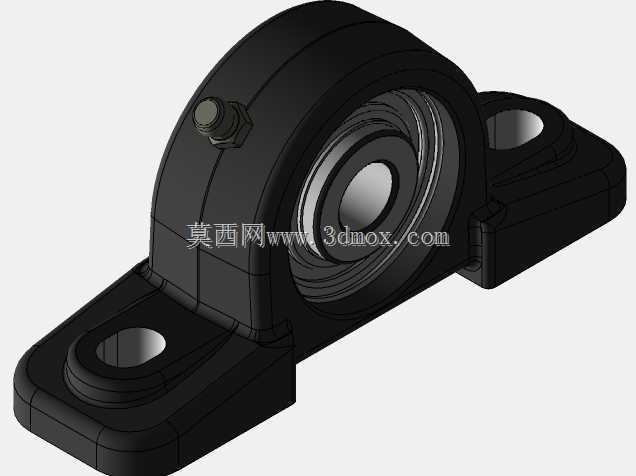

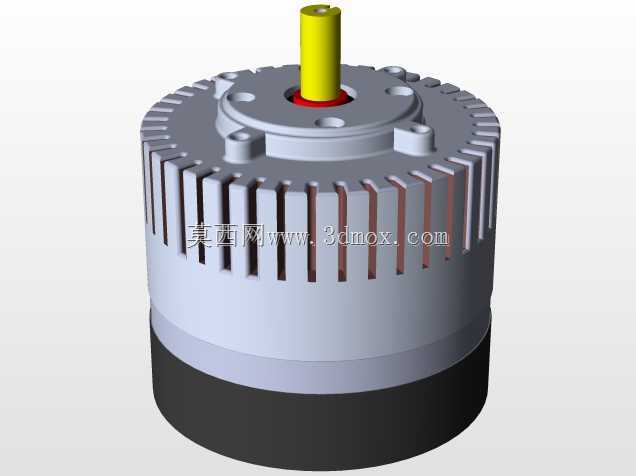

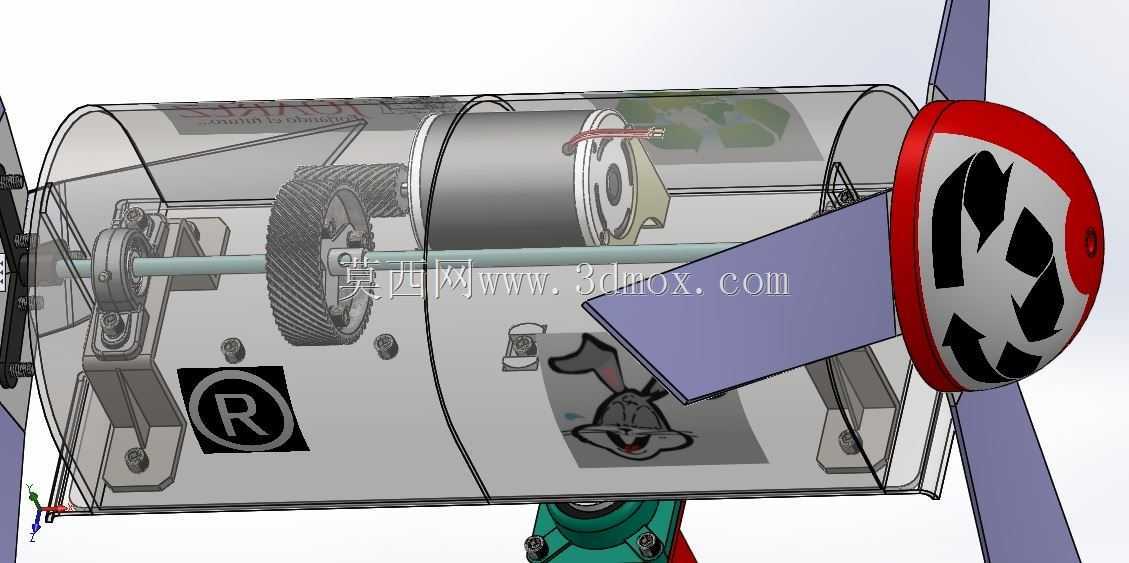

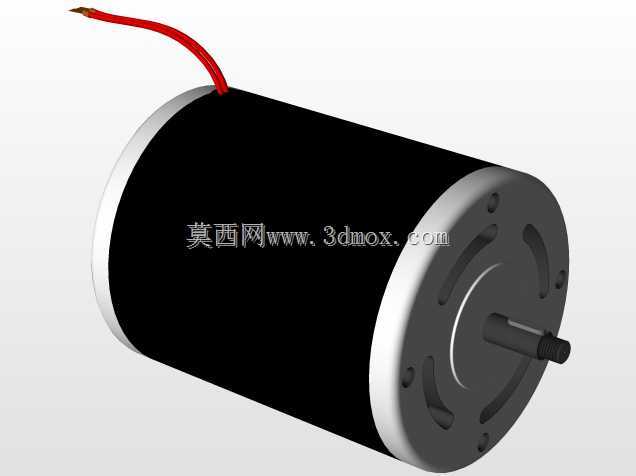

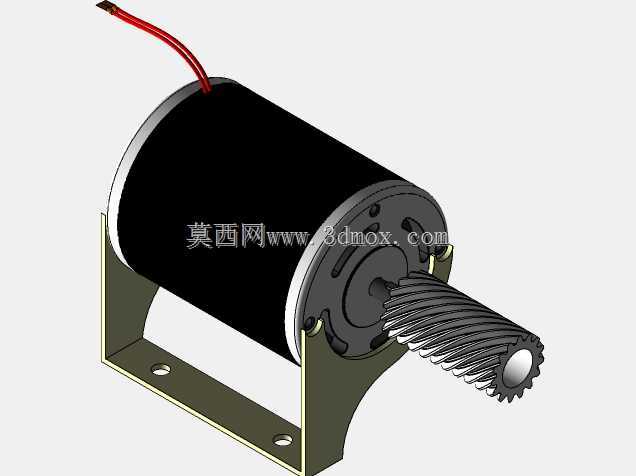

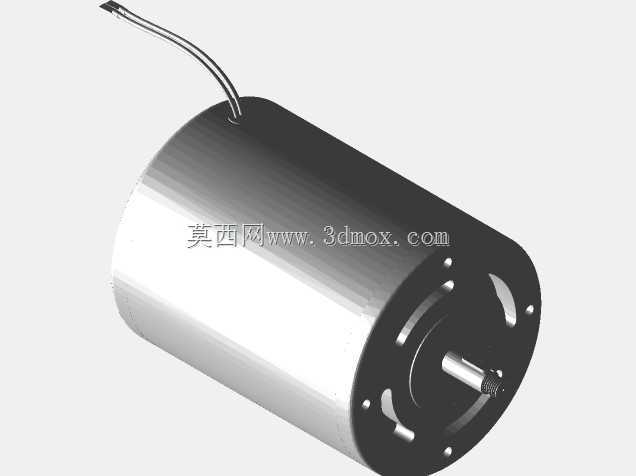

　　该装置面向小型风能捕获与航空发电验证场景，整体采用透明机舱罩配合外露传动链的布置方式，便于观察内部轴系、齿轮副、发电机及支撑结构之间的空间关系。前端叶轮直接承受来流风载，叶片将气动扭矩传递至主轴，主轴通过轴承座固定在机舱底板上，再经齿轮增速机构驱动发电机完成能量转换。双涡轮配置的核心在于提升低风速段扭矩输入的连续性，使两组涡轮在不同来流条件下共同参与做功，同时为传动系统布置、载荷分配和结构校核提供更直观的三维依据。

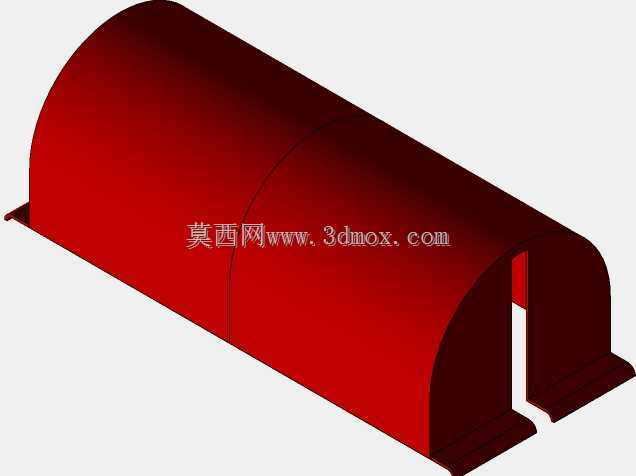

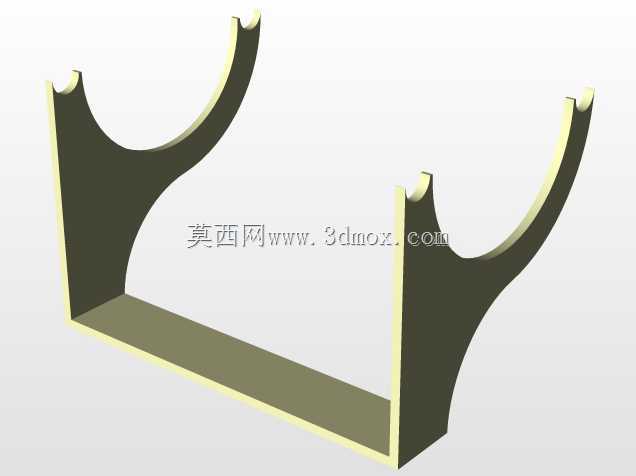

　　从实际用途看，这类结构既可用于小型离网供电、教学演示和原理验证，也可作为航空发电设备概念设计阶段的参考样件。机舱内部并非简单堆叠零件，而是围绕主轴中心线完成轴向布局：前端设置叶轮与整流罩，中段布置轴承支撑和齿轮传动，后段容纳发电机及相关连接结构。底板承担主要安装基准，各部件通过支座、紧固件和定位面形成刚性连接，保证旋转件与固定件之间留有合理间隙，避免运行中发生干涉。

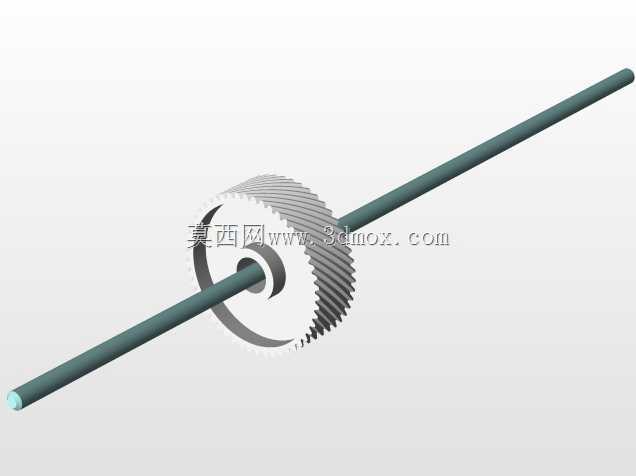

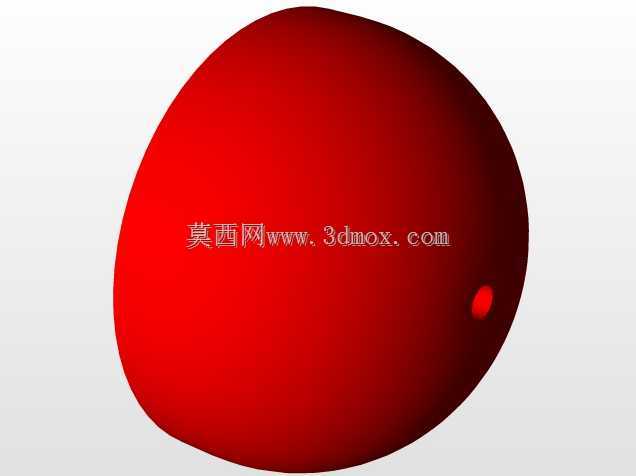

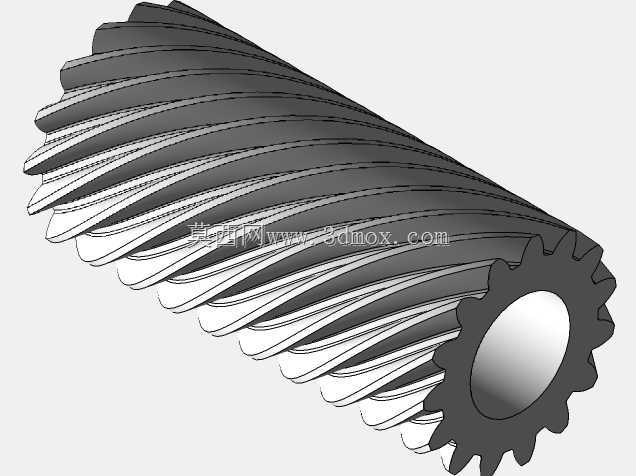

　　设计思路上，模型重点表达了风轮、轴系、齿轮和发电机之间的动力传递路径。叶轮罩采用醒目的红黑分色，既标识旋转危险区域，也强化前端气动外形；紫色叶片与透明外罩形成对比，使叶片角度、叶根连接和旋转范围清晰可见。内部齿轮的齿向、啮合位置和轴向固定方式均被保留，适合用于检查传动比匹配、中心距设定以及润滑空间预留。底板上的安装孔、支座和限位结构则体现了设备装配时的基准选择，便于后续转化为工程图或进行样机制作。

　　外形与安装边界方面，装置沿主轴方向呈长筒形，前端叶轮直径决定最大扫掠范围，后部机舱轮廓需满足发电机和传动件的包络要求。安装时应重点校核叶尖与机舱罩、支架及周边设备的安全距离，同时确认底板孔位与立柱或回转支撑的匹配关系。由于风载会通过叶片、主轴和轴承座逐级传递到底架，支座刚度、轴承跨距和紧固件位置都会影响运行稳定性。三维建模时将透明罩、内部齿轮、轴、轴承座和支架分层表达，有利于在选型阶段直接进行干涉检查、重心估算和维护空间评估，也为后续细化叶片翼型、密封结构和电气布线提供可靠基础。
