汽车通风打孔盘式制动刹车盘结构

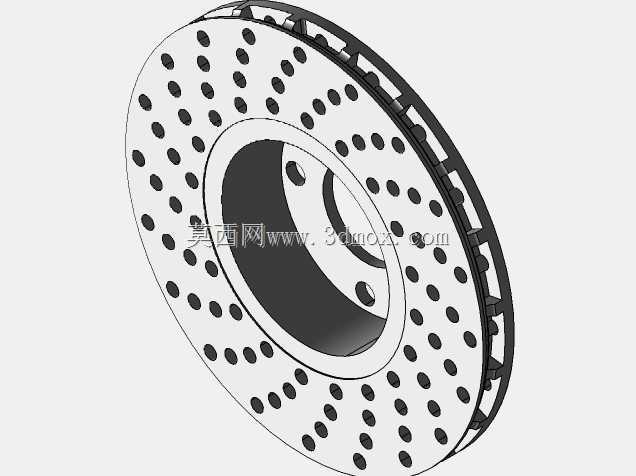

　　这款打孔通风制动盘的建模重点，在于还原摩擦面热管理结构与轮毂安装接口的真实约束关系。盘面密布的钻孔并非装饰特征，其核心作用是在连续制动过程中打破摩擦片与盘面之间的气膜，加快热量散出，同时排出摩擦产生的磨屑，减少水滑效应与制动热衰退；钻孔的排布需要避开盘面高应力区域，孔边倒角与间距直接影响盘面抗热裂能力，建模时不能仅按视觉阵列处理，必须保留孔位与内部通风筋的对应关系。

　　从结构边界看，制动盘采用双层通风腔体设计，两层摩擦环之间布置径向导流筋，车辆行驶时气流从盘体内缘进入、沿筋片向圆周外缘甩出，形成强制对流通道。相比实心盘，这种结构能显著降低连续制动后的盘面温度梯度，减少热变形导致的制动抖动。模型中中心轮毂凸台、螺栓孔与定位止口构成安装基准，止口直径决定与转向节轮毂轴的配合公差，螺栓孔分布圆需与车轮安装孔位完全匹配，摩擦环外径、有效摩擦半径则直接决定制动力矩的输出能力。

　　在整车应用中，这类制动盘多用于乘用车辆前轮或四轮盘刹系统，配合浮动或固定卡钳使用。制动时摩擦片从两侧夹紧盘面，将车轮动能转化为热能，通风结构负责把热量快速带走。设计时需要同时控制盘厚、磨损余量与跳动公差：盘厚过薄会降低热容量，过快进入热衰退；端面跳动过大则会引发踏板脉动与方向盘抖动。模型中的帽部过渡圆角、散热筋厚度与连接桥位置，都是影响热应力集中的关键细节。

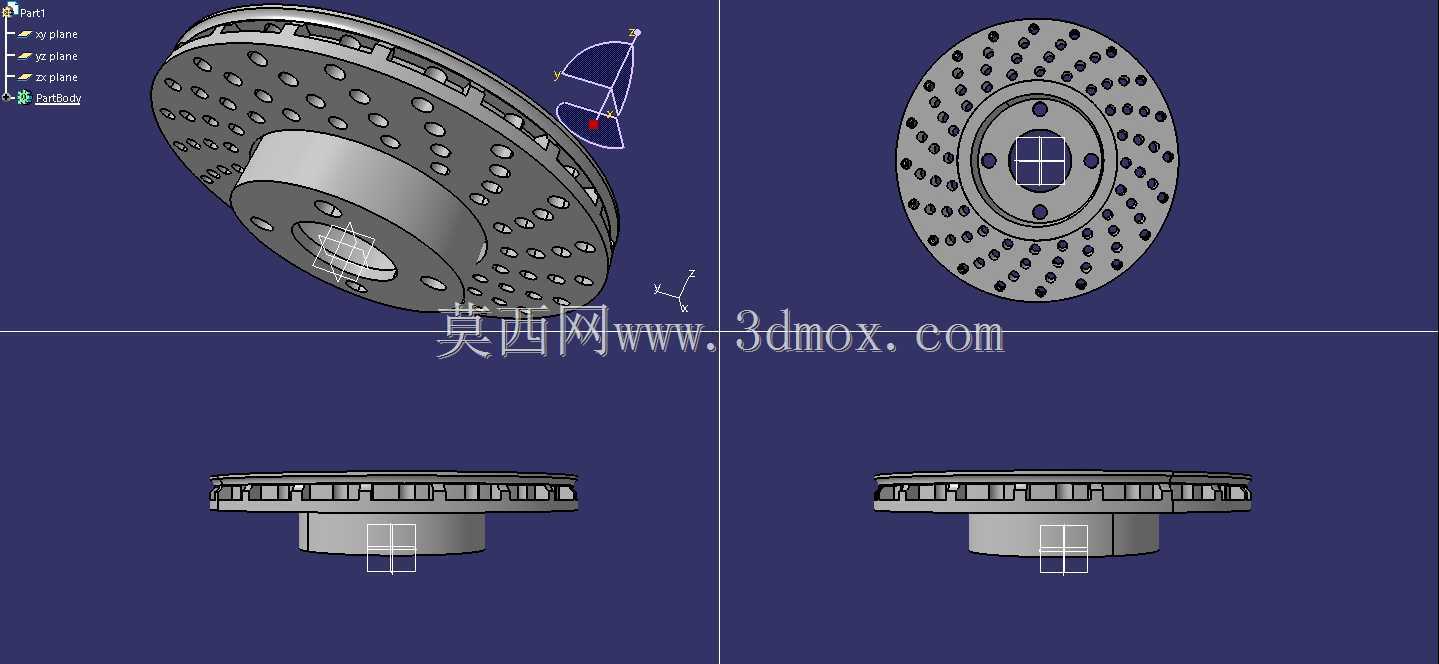

　　对于结构设计人员而言，该模型可用于检查制动盘与轮毂、卡钳、轮辋之间的空间包络，确认制动时摩擦片扫过区域不发生干涉；也可作为热结构分析的简化几何基础，评估不同钻孔密度、通风筋形式对温度场和热变形的影响。建模过程中保留了摩擦面、安装面、通风腔和孔系的连续几何关系，能够支持装配校核、工程出图以及制动系统方案选型时的尺寸沟通。
