270度开启外露轴3mm间隙隐藏式铰链

　　在各类需要大角度开启的舱门、设备防护门、小型机柜侧门的结构设计中，常规180度开启的铰链往往无法满足全开后避让操作空间的需求，尤其是在设备内部需要完全暴露检修区域、或者门体开启后需要贴靠在设备侧壁避免占用通行空间的场景下，大角度开启的隐藏式铰链一直是结构选型中容易被忽略但直接影响使用体验的核心部件。这款隐藏式铰链的核心设计目标就是实现270度的开启角度，同时控制外露转轴的间隙为3mm，兼顾安装后的外观整体性与转动过程中的结构稳定性。

　　从实际应用场景来看，这类铰链多用于紧凑型工业设备的侧开检修门、小型仪器仪表的翻盖结构、定制化机柜的内嵌式门体，尤其是在门体开启后需要完全贴附在安装面侧面，不会因为门体突出造成操作磕碰或者空间占用的场合，270度的开启角度可以让门体从闭合状态转动到与安装面近乎平行的位置，完全让出开口区域的操作空间，相比常规90度或者180度开启的铰链，在狭小设备空间内的适配性更强。外露轴预留3mm间隙的设计，一方面是为了抵消安装面的平面度误差，避免门体转动过程中与安装边框发生刮蹭，另一方面这个间隙值也经过转动干涉校核，在全行程转动过程中，转轴与轴套之间的配合间隙不会造成门体的明显晃动，同时也能给表面喷塑、喷漆的工艺层预留足够的厚度空间，不会因为表面处理层的厚度增加导致转动卡滞。

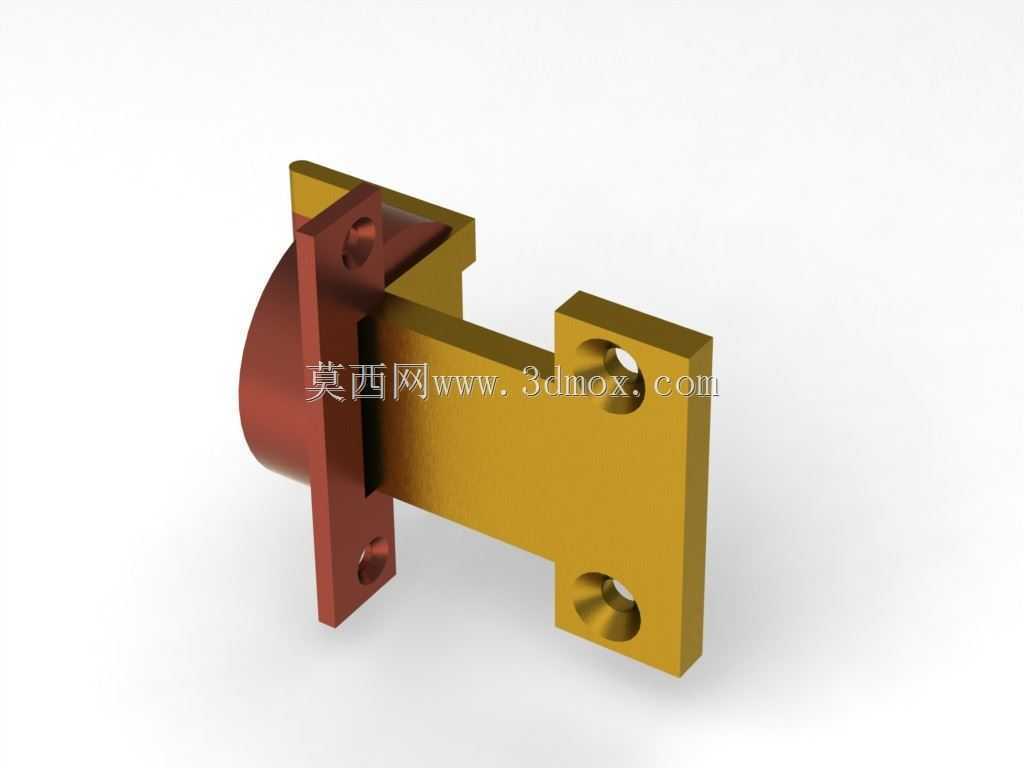

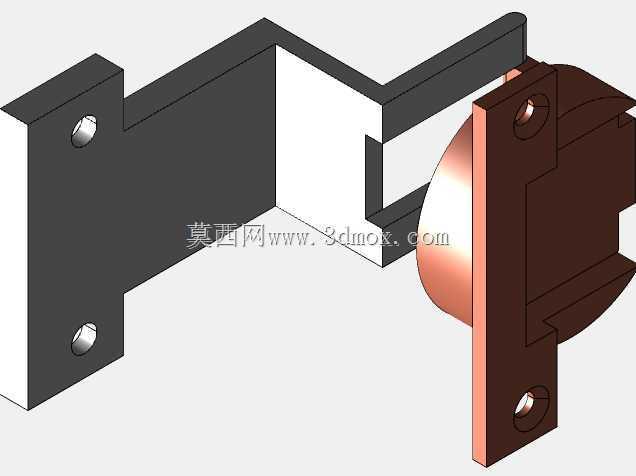

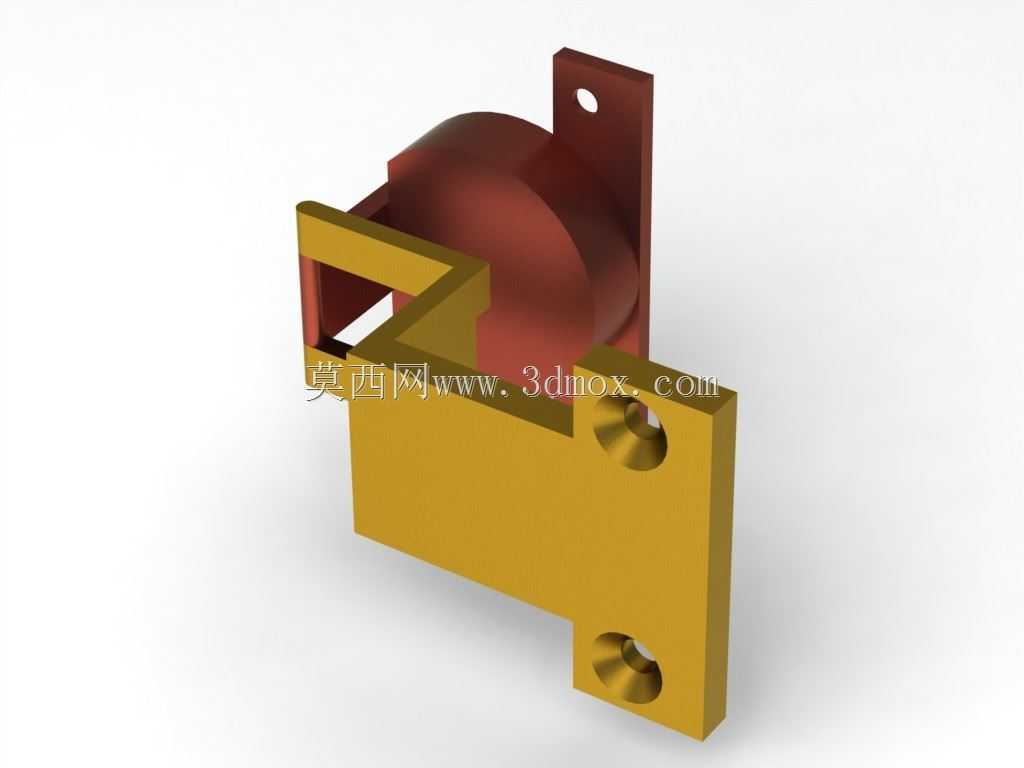

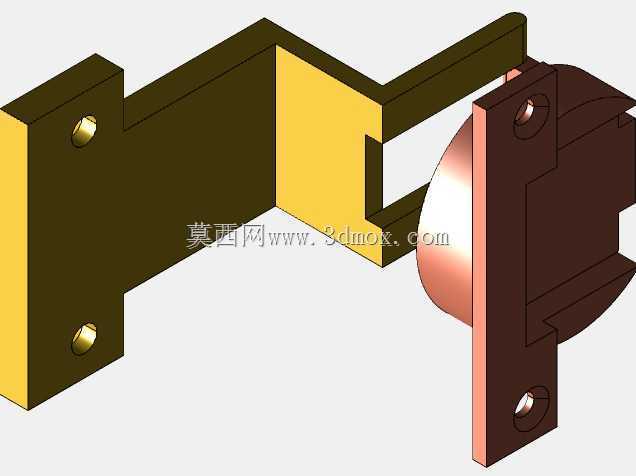

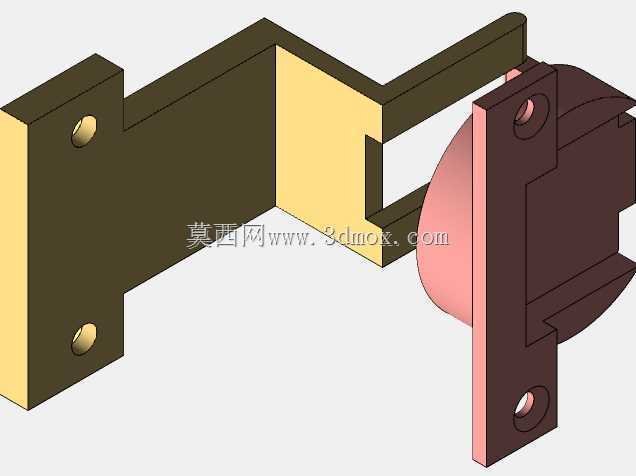

　　从结构设计思路来看，这款铰链采用了分体式的安装基座设计，两个安装面分别对应门体和固定框架，其中固定侧的安装座带有折弯延伸的限位结构，在门体转动到270度极限位置时，折弯边会与门侧的安装座形成硬接触限位，不需要额外加装限位块，减少了装配零件数量。转轴部分采用了外露式的短轴设计，相比全隐藏的内置转轴，这种结构的加工难度更低，装配时不需要在门体内部预留深孔的转轴安装空间，对于薄板类的门体结构适配性更好，3mm的轴间隙是经过反复校核的数值：间隙过小的话，一旦安装时两个安装座的同轴度出现偏差，转动时就会出现卡涩，甚至长期磨损后出现异响；间隙过大的话，门体闭合时会出现明显的旷量，影响门体的密封性能和闭合精度。

　　在安装边界方面，这款铰链的两个安装面都预留了沉头安装孔，安装时螺丝可以完全沉入安装面内部，不会突出表面影响门体的贴合，固定侧安装座的折弯高度经过计算，在门体闭合时，整个铰链的突出高度不会超过门体内侧的加强筋高度，不会和门体内侧安装的元器件、线路发生干涉。转动过程中，铰链的运动包络完全在安装面的内侧区域，不会突出到门体的外侧，保证了设备外表面的平整性，这也是隐藏式铰链相比普通明装铰链的核心优势，不会破坏设备外观的整体感。

　　在功能特性上，这款铰链的转动阻尼经过结构优化，全行程转动过程中阻力均匀，不会出现某一段卡顿或者松动的情况，在任意开启角度下都可以保持门体的位置，不会因为自重出现自动闭合或者滑落的情况，对于需要长时间保持开启状态进行检修的场景非常适用。材质搭配上，固定基座部分采用了高强度的合金材质，表面做了防锈处理，转轴部分采用耐磨材质，长期反复开合也不会出现明显的磨损间隙，能够满足工业设备长期使用的寿命要求。在实际选型时，需要注意安装面的厚度要匹配铰链的安装座深度，同时两个安装座的定位尺寸要严格按照设计公差进行加工，避免因为安装偏差导致转动不畅，3mm的轴间隙可以抵消一定的安装误差，但如果同轴度偏差超过0.5mm，还是会对转动手感造成明显影响，因此在钣金加工或者型材加工时，安装孔的位置度公差建议控制在0.3mm以内，能够获得最佳的使用体验。
