4040规格50mm段长工业铝挤型材结构

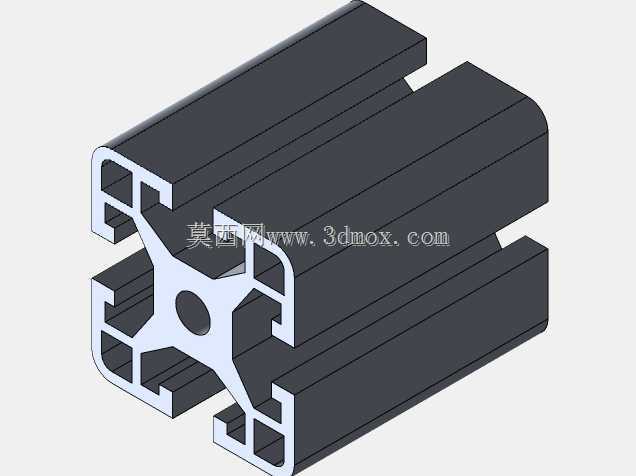

　　做非标设备机架设计的时候，40系列铝型材是选型表里翻得最勤的规格之一，这次做的50毫米定长段，是专门给小型桌面检测工装、传感器安装支架做的标准备料段，不用现场切料，拿过来就能直接搭结构。先从截面设计说起，这个型材是欧标4040的常见槽型布局，四个侧边都开了标准T型槽，槽口尺寸适配常用的M5T型螺栓、滑块螺母，不用额外攻丝，装角件、装连接板的时候直接把螺母滑进槽里就能锁附，比焊接方管省了打磨、喷漆、焊后变形校正的一堆工序。中间的十字加强筋带中心通孔，这个孔不是随便留的，一方面是挤压成型的时候让金属流速更均匀，避免截面壁厚差太大导致冷却后扭转变形，另一方面后期如果要做跨段的气路走线、或者穿细长的调节螺杆，直接走中心孔就行，不用在型材外侧额外装拖链或者走线槽，省了侧面的安装空间。四个角的封闭型腔是主要的承力结构，单根50毫米长的段，垂直端面静载承压能到两百公斤以上，做小型设备的垫脚支撑、或者传感器安装的立座完全够用，不会因为拧紧螺栓就把型腔压塌。

　　说下实际用的场景，之前做视觉检测的小型工位，台面上要装工业相机、光源、光栅传感器，整个支架高度才一百多毫米，要是整根买4040型材回来切，剩的料头不好管理，直接用这种定长的段，上下两块安装板用角件连起来，T型槽里滑入螺母，半小时就能把支架装完，调整位置的时候松掉螺栓就能顺着槽滑，比焊接的架子灵活太多。还有自动化线体旁边的小型按钮盒安装座、安全门的插销固定座，用这个长度的段刚好，不会因为型材太长探出去一截积灰或者挂到操作人员的工作服。

　　安装边界这块要注意，型材的端面是精切的，垂直度控制在0.1毫米以内，和端面连接板贴合的时候不用加调整垫片就能保证连接面没有缝隙，T型槽的槽口到型材外边缘的距离是标准的8毫米，选角件的时候直接配40系列的标准压铸角件就行，不用自己加工连接块。中心孔的直径是6.2毫米，穿M6的螺杆或者外径6毫米的气管刚好，不会晃荡，要是走电线的话，能同时穿三根0.75平方的多芯控制线，足够给小型传感器供电传信号。型材表面是阳极氧化处理的，磨砂质感，不会像裸铝那样容易留手印，在车间里用个三五年也不会氧化起白斑，清洁的时候拿酒精擦就行，不会留水渍。

　　设计的时候特意把槽口的棱边做了R0.5的圆角，不是尖锐的直角，装T型螺母的时候不会刮掉螺母表面的镀锌层，也不会划到安装人员的手，之前用过那种槽口没做圆角的便宜型材，滑螺母的时候经常卡，还容易把槽边刮出铝屑，掉在设备台面上还要清理，这个细节在批量装配的时候能省不少麻烦。另外四个侧边的槽是完全对称的，不管哪个面朝外都能装配件，不用特意区分安装方向，备料的时候不用做方向标记，仓库发料也不会发错，装配工拿起来就能用，减少了装配前的核对时间。

　　还有个容易忽略的点，这个型材的壁厚是2毫米，不是那种偷工减料的1.5毫米薄料，槽底的厚度足够，T型螺栓锁附的时候扭矩打到8N·m也不会把槽底撑裂，之前用薄料的型材，锁螺栓稍微用点力就把槽边撑变形，螺母直接滑出来，整个架子都晃，这个壁厚做普通的工装支架完全够，哪怕上面装个几公斤的气缸，往复运动的时候也不会因为型材刚性不够产生共振，不会影响传感器的检测精度。要是需要拼接更长的机架，用这个段做基础单元，中间用专用的型材连接件对接，连接强度和整根型材差不了多少，而且拼接的时候可以根据实际需求调整长度，比整根型材灵活，尤其是做小批量的定制设备，不用每种长度都备整根料，库存压力小很多。
