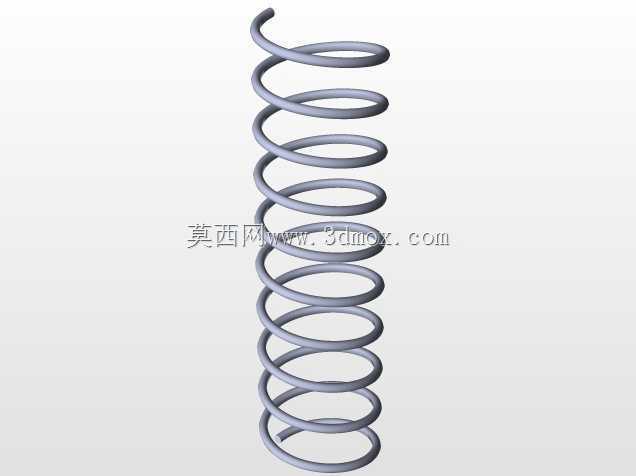

等节距圆柱螺旋压缩弹簧结构设计

　　在各类工业设备的结构设计中，弹性缓冲、复位、储能类元件的选型与建模是结构工程师经常需要处理的内容，圆柱螺旋压缩弹簧作为应用范围最广的弹性元件之一，几乎覆盖了从通用机械、仪器仪表、自动化产线到交通运输设备的各类场景。做这类弹簧的三维建模时，首先要明确实际工况下的安装边界，不能只画出弹簧的螺旋主体就结束，要先结合安装空间确定弹簧的中径、自由高度、有效圈数这些核心参数，同时要考虑两端并紧磨平的支撑圈结构，很多新手建模时容易忽略支撑圈的处理，导致后续出工程图或者做装配干涉检查时出现偏差，实际生产中，压缩弹簧的两端支撑圈是保证弹簧受压时不发生侧弯、受力均匀的关键结构，支撑圈的圈数通常根据弹簧的总圈数匹配，一般取1到2.5圈，建模时要把支撑圈的节距逐步过渡到有效圈的标准节距，不能出现节距突变的硬转折，否则和实际加工出来的零件形态不符。

　　从应用场景来看，这类等节距圆柱螺旋弹簧常被用在阀门的启闭复位结构、传感器的测力缓冲组件、自动化设备的行程限位缓冲、夹具的夹紧力提供结构里，不同场景下对弹簧的刚度要求差异很大，建模前需要先根据受力要求计算线径，线径的选择直接决定弹簧的承载能力，线径过细会导致受压时发生永久变形，线径过粗则会让刚度过大，达不到需要的变形量要求。建模过程中，螺旋扫描的轨迹线要保证平滑，两端的并紧部分要让簧丝端面和弹簧的中心轴线垂直，这样安装时支撑端面才能和安装座的贴合面完全接触，避免出现偏载导致弹簧受力不均提前失效。

　　做装配校核的时候，要重点确认弹簧压并时的高度是否满足安装空间的最小边界，很多设计人员容易忽略压并高度的校核，导致设备运行到极限行程时弹簧被压死，甚至出现簧丝断裂、安装座被顶变形的问题。同时还要考虑弹簧的内径和安装导杆的配合间隙，间隙过小会导致弹簧伸缩时和导杆发生摩擦，加速簧丝的磨损，间隙过大则容易让弹簧在伸缩过程中出现歪斜，影响受力稳定性。对于用在仪器仪表类场景的弹簧，还要考虑簧丝的表面处理要求，不过三维建模阶段不需要体现涂层厚度，只要保证主体几何尺寸和实际加工尺寸一致即可，方便后续做装配仿真、工程图导出的时候直接调用。

　　实际建模时，很多人习惯直接用软件自带的弹簧生成插件一键生成，但插件生成的模型往往在两端支撑圈的过渡上不符合实际加工要求，需要手动调整螺旋线的节距参数，把支撑圈区域的节距逐步调整到和线径一致，实现并紧的效果，同时对端面做切除处理，保证支撑面的平面度。另外还要注意弹簧的旋向，在有嵌套安装需求的场景下，内外弹簧的旋向要相反，避免工作时弹簧相互卡滞，单弹簧使用的场景下旋向没有强制要求，但要和对应的安装结构匹配。这类弹簧的三维模型是做设备整体运动仿真的基础，只有模型的参数和实际零件一致，仿真得到的弹簧力、变形量数据才有参考价值，否则仿真结果和实际工况会出现很大偏差，影响后续的结构优化判断。
