激光制导用透镜安装套筒结构设计

　　在激光制导类传感设备的光机结构设计中，透镜的安装定位精度直接决定整套制导系统的光束指向稳定性，本次设计的透镜安装套筒结构，核心是解决光学透镜在振动、温变工况下的同轴度保持问题，适配工业级激光制导传感单元的装配需求。从实际应用场景来看，这类结构多用于工业对位传感、近距离激光制导定位、自动化设备的光束校准模块中，需要在设备长期运行的振动环境下，保证透镜光轴与后端激光发射、接收元件的同轴度偏差控制在微米级，避免光束偏移带来的制导信号误差。

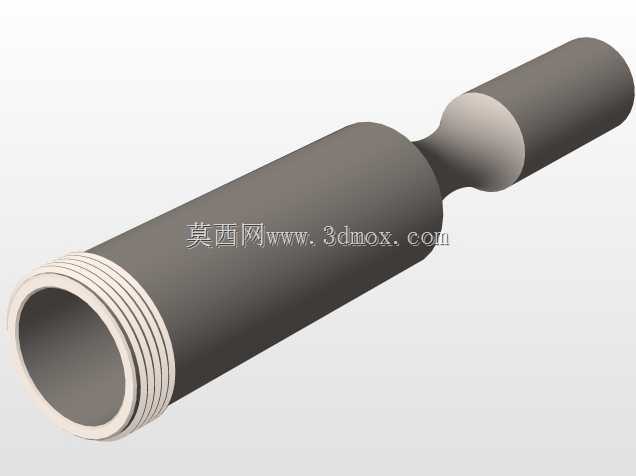

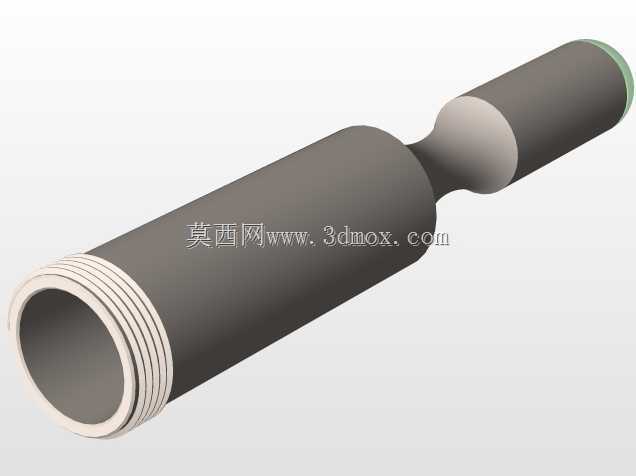

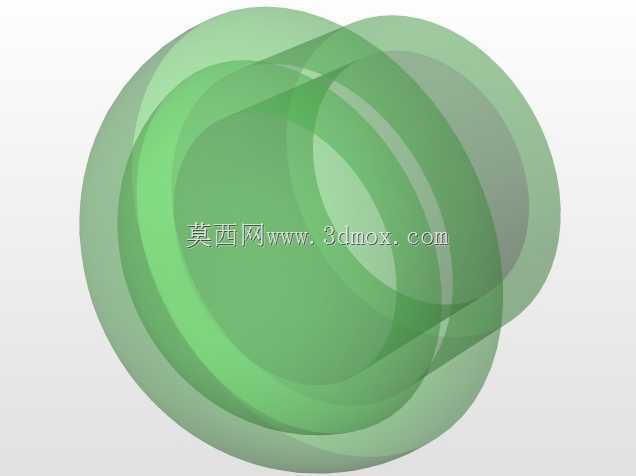

　　设计过程中首先考虑的是安装边界的适配性，套筒主体采用阶梯轴式外形，一端设置外螺纹结构，用于和传感设备的主体基座实现螺纹旋合固定，螺纹段的长度经过匹配计算，既保证旋合后的连接强度，满足设备运输、运行过程中的抗振要求，又预留了足够的调整余量，方便装配时微调透镜的轴向位置，实现光束焦点的精准校准。套筒的中间段为透镜容纳腔，内壁加工有精准的定位台阶，透镜装入后可通过台阶面实现轴向定位，配合压圈即可完成透镜的固定，避免透镜在腔体内发生窜动；靠近安装柄的位置做了缩颈过渡设计，一方面可以减少套筒整体的重量，降低传感单元前端的负载，另一方面缩颈结构可以在装配时作为定位基准，方便工装夹持完成套筒与基座的装配作业，同时也能减少外部应力从安装柄传递到透镜容纳段，避免应力变形导致透镜偏斜。

　　尾部的圆柱安装柄用于和后端的光路调节机构对接，外圆尺寸按照标准光轴安装公差加工，可直接插入调节座的安装孔内，配合紧定螺钉即可完成周向固定，安装柄的长度经过核算，既保证插入后的连接稳定性，又不会和后端的激光元件发生空间干涉。整个结构的外形没有多余的凸起结构，所有外边缘都做了微小的倒角处理，既避免装配时锐边划伤操作人员，也能减少装配过程中与周边零件的刮蹭，防止金属碎屑掉入光学腔体内污染透镜表面。

　　从功能特性来看，这套结构除了完成透镜的固定定位外，还兼顾了光路的防护作用，套筒的内壁可以做发黑处理，减少内壁的杂散光反射，避免杂光进入后端接收元件影响制导信号的信噪比；螺纹连接的方式也方便后期维护时拆卸更换透镜，不需要破坏整套传感单元的其他结构，降低维护成本。在设计建模时，所有配合面的公差都按照光机结构的精密配合要求设定，螺纹段采用标准公制细牙螺纹，细牙螺纹的自锁性更好，在振动工况下不容易出现松脱，保证长期使用的连接可靠性；透镜容纳腔的内径与透镜外径采用小间隙配合，既方便透镜顺利装入，又能保证透镜装入后的径向定位精度，避免间隙过大导致透镜光轴偏斜。

　　考虑到实际使用中可能存在的温变环境，套筒材料选用线膨胀系数较低的金属材质，减少温度变化带来的尺寸形变，避免不同材料热胀冷缩量不一致导致的透镜应力变形，保证不同温度工况下透镜的面型精度不受影响。缩颈位置的壁厚经过强度校核，在满足整体结构刚性的前提下尽可能减薄，既降低整体重量，也能在受到意外外力冲击时，通过缩颈位置的微小形变吸收部分冲击能量，避免冲击力直接传递到透镜导致透镜碎裂。整个结构的轴向尺寸经过光路计算，透镜安装到位后，其焦点位置刚好与后端激光元件的工作位置匹配，不需要额外增加调整垫片即可满足初始光路要求，减少装配时的调整工作量，提升批量装配的效率。
