华硕维梧便携平板终端三维数模

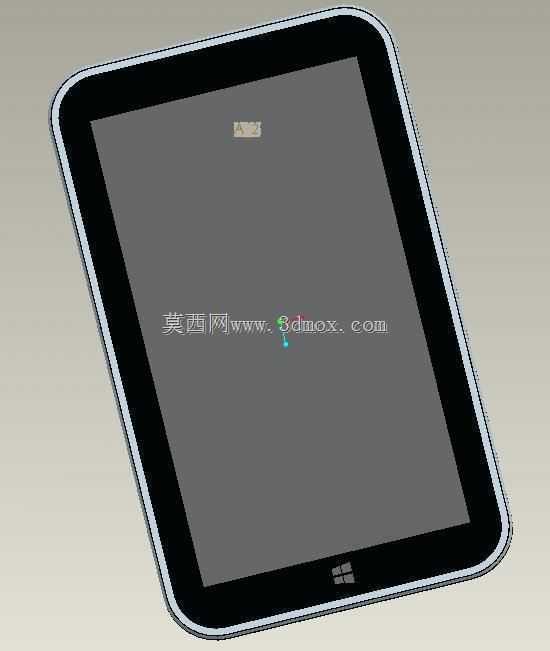

　　这款便携触控终端的三维建模，从结构设计阶段就充分考量了手持使用场景下的人机交互需求，整机采用圆角矩形的外轮廓设计，四个边角做了大弧度的过渡处理，既能够降低手持握持时的硌手感，也能在设备意外跌落时分散边角处的冲击应力，减少外壳碎裂的风险。正面屏幕区域采用下沉式的装配结构，屏幕边框与外壳的衔接处预留了0.3mm的装配公差槽，既可以保证屏幕装配后的平面度，也能为屏幕表面的钢化玻璃保护层留出贴合空间，避免屏幕边缘与外壳出现高低差导致的割手问题。屏幕下方预留了Windows系统触控按键的装配位，按键采用与外壳同色的注塑材质，按键的触发行程设置在0.5mm，既能够保证触控反馈的清晰度，也不会因为行程过长导致按键突出外壳平面，

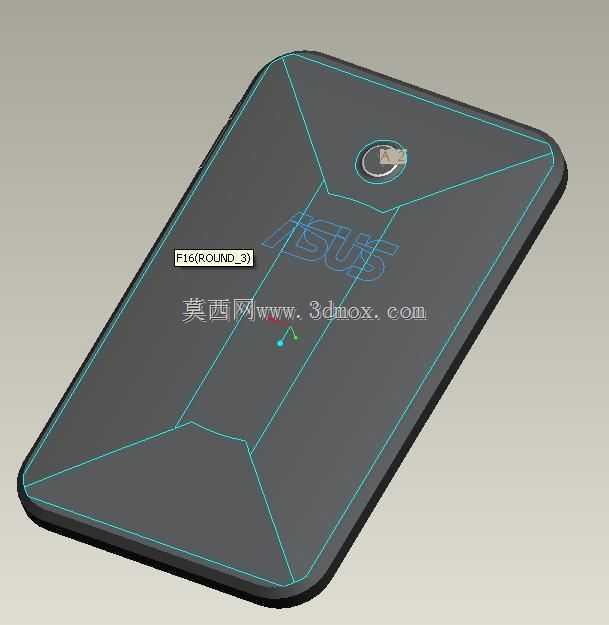

　　影响设备平放时的稳定性。设备的中框采用一体化的注塑成型结构，侧壁厚度均匀控制在1.8mm，既能够保证整机的结构强度，也能尽可能控制整机重量，中框的侧壁做了1.5度的拔模斜度，方便注塑生产时的脱模，同时侧壁表面做了细微的磨砂纹理处理，能够增加手持时的摩擦力，减少设备从手中滑落的概率。设备的背部采用微弧面的设计，弧度从背部中心向四周逐渐收窄，贴合手掌自然握持时的掌心弧度，长时间单手握持也不会产生明显的压迫感。从安装边界来看，整机的长宽尺寸控制在8英寸屏幕对应的便携设备范畴，厚度控制在11mm以内，能够轻松放入常规的通勤包甚至大号外套口袋中，满足移动办公、现场数据采集等场景下的便携携带需求。在接口布局上，建模阶段就提前预留了充电接口、

　　音频接口以及存储卡扩展槽的装配空间，所有接口都布置在设备的侧边位置，接口边缘做了加厚的加强筋结构，避免频繁插拔接口时导致的外壳开裂问题。内部结构设计上，主板、电池、屏幕模组的堆叠采用分层式的布局，电池仓设置在背部中心位置，既能够平衡整机的重量分布，让手持时的重心落在掌心位置，也能为电池预留足够的散热空间，避免长时间高负载运行时电池热量堆积影响使用寿命。屏幕模组与中框之间采用泡棉胶贴合的固定方式，泡棉胶的厚度设置在0.2mm，既能够起到缓冲减震的作用，也能填充屏幕与中框之间的装配间隙，避免灰尘进入屏幕内部。天线的布置位置预留了专门的净空区，设置在设备的上下两端，避免金属部件对信号造成屏蔽，保证无线通讯的稳定性。

　　这款设备主要面向移动办公、现场巡检、仓储数据录入等应用场景，触控操作的方式能够让使用者在站立或者移动状态下快速完成操作，不需要额外搭配外接输入设备，Windows系统的兼容性也能够适配各类行业专用的采集软件，满足不同行业的现场作业需求。建模过程中所有的装配止口、卡扣位置都做了详细的结构表达，卡扣的卡合量设置在0.8mm，既能够保证前后壳装配后的扣合强度，也方便后期维修时的拆解，不会因为卡扣过紧导致拆解时损坏卡扣结构。所有的圆角、倒角特征都做了完整的还原，没有出现尖锐的棱角结构，符合消费类电子产品的安全设计规范，外壳的壁厚均匀性也经过了校验，避免注塑生产时出现缩痕、翘曲等成型缺陷。
