有线蓝牙耳机线控按键模组结构设计

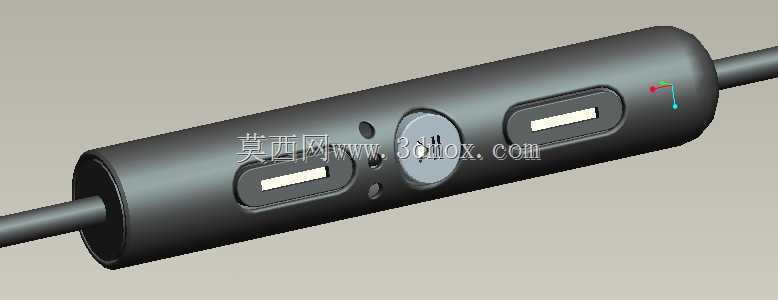

　　日常接触的颈挂式、有线连接的蓝牙耳机，线控按键模组是用户和设备交互最频繁的部件，手指日常按压的反馈、盲操作的识别度、长期使用的耐用性，都和这个部件的结构设计直接相关。这个线控模组采用长圆柱类壳体设计，整体沿耳机线材走向布置，壳体做了细微的哑光磨砂质感处理，避免日常握持使用时残留指纹汗渍，圆柱曲面和手指指腹的贴合度更好，单手握持时不需要刻意调整角度就能触碰到所有按键。模组上集成了两类操作按键，中间的圆形区域是多功能主按键，负责播放暂停、接挂电话、唤醒语音助手这类高频核心操作，按键表面做了微凸的弧面处理，和周边壳体形成0.3mm左右的高度差，用户在盲操作时仅凭触感就能快速定位，不需要视线转移到线控上，

　　运动场景或者通勤挤地铁的时候操作便利性提升非常明显。两侧的长条形按键是音量加减功能键，做了内凹的长槽设计，和圆形主按键的触感形成明确区分，按压时的触发行程设置在0.25mm，按压力度控制在1.8N左右，既不会因为线材晃动出现误触发，也不会因为按压力度过大导致长时间操作手指酸痛。壳体上预留的三个小圆孔是麦克风拾音开孔，位置刚好对准用户握持线控时的嘴部方向，开孔做了内凹的沉台设计，避免日常使用时衣物摩擦堵住开孔，同时内部可以粘贴防尘防水网布，阻挡汗液、灰尘进入壳体内部损坏电路板。整个线控模组的两端做了阶梯式的出线口结构，线材和壳体衔接的位置做了软胶应力释放结构，也就是常说的尾卡，出线位置的过渡圆角做了R2的处理，

　　避免线材反复弯折时出现铜丝断裂、外皮开裂的问题，按照日常使用的弯折频率计算，这个结构可以承受超过一万次的180度弯折测试，满足消费类电子产品的耐用性要求。内部结构设计上，壳体采用上下扣合的装配方式，扣合位置做了0.15mm的止口配合，既可以保证装配后的缝隙均匀，不会出现错位翘边的问题，也能在打胶密封时让胶水均匀填充在止口缝隙里，提升整体的防水等级，日常运动出汗或者偶遇小雨都不会出现内部电路短路的问题。PCB板在壳体内的固定采用两侧定位柱加卡扣的方式，不需要额外打螺丝，减少装配工序的同时也能避免螺丝柱占用过多内部空间，让整个线控的外径可以控制在8mm左右，不会因为体积过大导致佩戴时出现硌脖子、晃动感强的问题。

　　按键和内部轻触开关的对位做了0.1mm的对位公差控制，保证每个按键按压时都能垂直触发开关，不会出现卡键、按下去没反应的问题，按键和壳体开孔之间的单边间隙控制在0.05mm，既不会因为间隙过大进灰，也不会因为热胀冷缩出现按键卡滞的情况。实际应用场景里，这类线控模组除了基础的音频控制功能，部分版本还会在内部集成NFC天线、降噪麦克风等元件，所以壳体设计时预留了足够的内部堆叠空间，壁厚控制在1.2mm，既保证壳体的结构强度，日常挤压不会出现开裂变形，也不会因为壁厚过大导致整体重量超标，整个线控模组的重量控制在5g以内，佩戴时几乎不会有异物感。出线口的内孔尺寸和标准的TPE耳机线材外径做过盈配合，过盈量控制在0.1mm，装配时涂少量固定胶水，就可以承受超过15N的拉脱力，不会出现拉扯线材时线芯和PCB板脱落的问题。壳体表面的处理采用细晒纹工艺，晒纹深度控制在0.02mm，既保证触感细腻，也不会因为晒纹过深导致容易藏污纳垢，日常擦拭清洁非常方便。在做结构验证的时候，需要重点测试按键的寿命，按照行业标准要达到5万次按压无故障，所以按键的塑胶材质选用耐疲劳的ABS+PC混合材料，卡扣位置的厚度做了加强处理，反复按压不会出现断裂变形的问题。另外线控整体的重心做了居中设计，佩戴时不会出现一端下坠倾斜的情况，和衣物摩擦的异响也通过内部泡棉填充的方式解决，避免运动时线控晃动和衣物摩擦产生的噪音通过线材传到耳机里影响听感。
