索尼便携数码相机外观结构三维设计

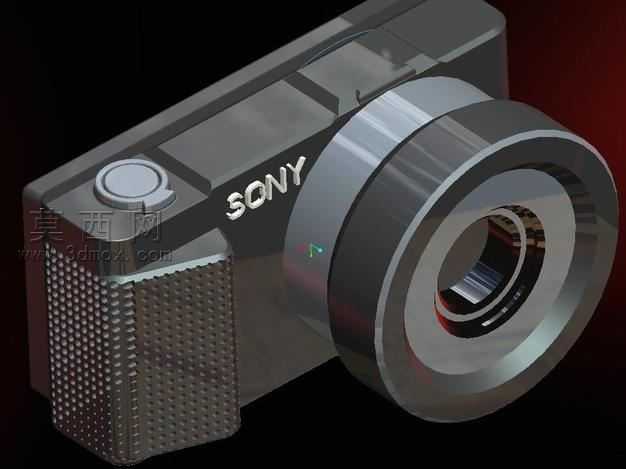

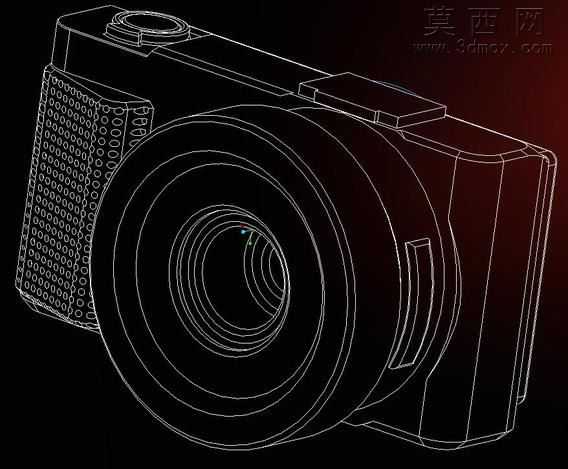

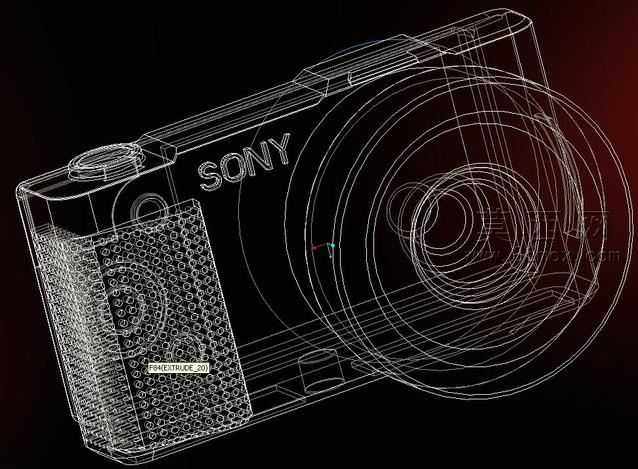

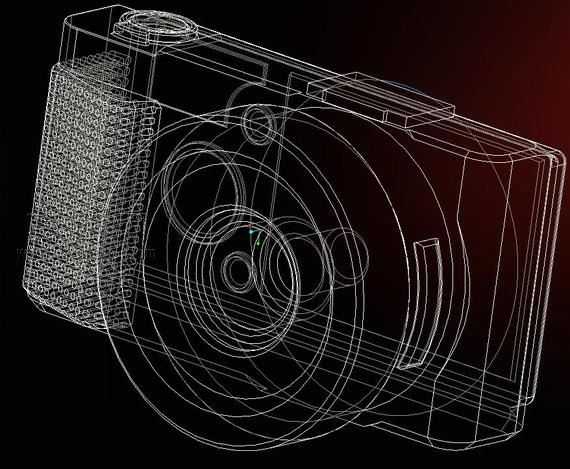

本作品为索尼便携数码相机的三维结构设计模型，采用Pro/Engineer Wildfire4.0完成全参数化建模，完整还原了该款索尼卡片相机的外观形态与内部装配逻辑。建模过程中首先以相机实物的轮廓尺寸为基准，搭建主体骨架模型，通过拉伸、旋转、扫描等基础特征命令构建机身的整体框架，机身正面的SONY品牌标识采用浮雕特征制作，精准匹配实物的标识位置与凸起比例。机身握持区域的防滑纹理采用阵列特征实现，通过单个纹理单元的参数化定义，快速生成覆盖握持区的网格状防滑结构，同时保证纹理的深度、间距与实物完全一致，兼顾外观还原度与后续结构装配的合理性。镜头部分采用多层嵌套的回转体结构建模，分别构建镜筒、镜片组、对焦环等独立零件，通过装配约束完成镜头模组的整体装配，还原镜头的伸缩活动空间与内部限位结构。机身顶部的快门按键、电源开关等操控部件，单独制作零件后装配到机身对应位置，按键的按压行程、装配间隙均参考实物参数设置，保证结构的合理性。机身侧面的接口区域、背部的屏幕安装位都通过切除特征精准预留安装空间，同时还原机身外壳的壁厚、卡扣等装配结构，可直接用于后续的结构验证与开模参考。渲染阶段采用线框渲染模式展示模型的内部结构逻辑，清晰呈现各零件的轮廓与装配关系，材质设置上区分机身金属外壳、防滑橡胶、镜头玻璃等不同部件的材质属性，即使在线框展示模式下也能通过线条密度区分不同材质区域的结构差异。整个建模过程遵循消费类数码产品的设计规范，所有特征均保留参数化编辑属性，可根据需求调整机身尺寸、按键布局、镜头参数等内容，适配不同的改型设计需求，模型的结构完整性高，可直接用于产品展示、结构教学、数码产品设计参考等场景。
