水处理化学品搅拌存储集成装置

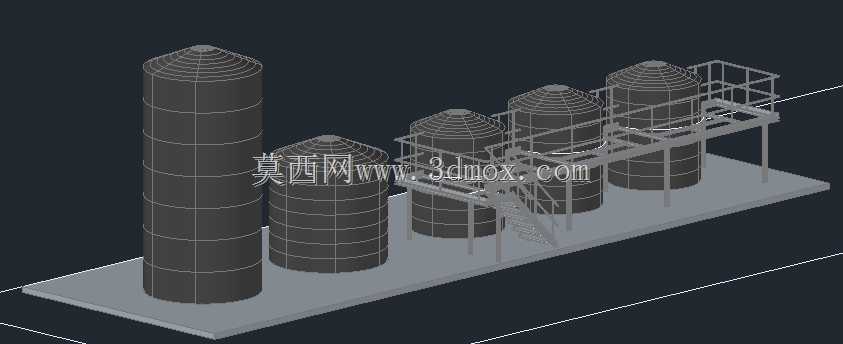

　　这套集成装置主要面向市政污水处理厂、工业纯水制备车间、中小型化工生产废水处理工段的药剂存储与调配需求，解决传统分散式药剂存储搅拌设备占地零散、管路排布混乱、运维操作动线长的痛点，将多规格药剂存储、定量搅拌、操作巡检平台整合为一体化撬装结构，到场后仅需对接进出料管路与供电即可投用，大幅缩减现场安装的施工周期与土建成本。从结构布局来看，装置采用五座不同容积的立式锥顶储料罐沿平台纵向排布，单座罐体高度根据药剂存储量梯度设置，最高罐体对应常用大剂量药剂存储，容积40立方米，相邻罐体容积依次递减，最小罐体对应小剂量特种药剂存储，单罐容积3立方米，所有罐体底部均采用锥形收口设计，锥角设置为60度，既可以保证粉状、颗粒状化学药剂依靠自重顺利出料，

　　避免罐底积料板结，也能减少搅拌过程中罐内的物料流动死区。罐体外部设置等间距环形加强筋，沿罐体高度方向每1.2米布置一道，筋板采用6mm厚扁钢弯制焊接，抵消满罐状态下物料对罐壁的侧压力，即使存储密度较大的石灰、聚合氯化铝等药剂，也不会出现罐壁鼓胀变形的问题。装置底部为整体焊接的型钢撬装底座，底座主梁采用20号工字钢焊接成网格框架，次梁采用10号槽钢排布，底座整体平面度控制在2mm/米范围内，保证罐体安装后垂直度偏差不超过千分之一，避免长期运行过程中罐体倾斜导致的搅拌轴偏磨、出料口错位问题。操作平台设置在罐体中上部，采用花纹钢板铺设防滑层面，平台周边设置1.2米高的安全防护栏杆，栏杆横杆采用直径48mm的焊接钢管，立杆间距不大于1米，

　　平台一侧设置斜向钢梯，梯步采用防滑格栅板，倾斜角度设置为45度，符合工业操作平台的安全规范，运维人员可通过钢梯到达平台层面，完成药剂投加、阀门操作、设备巡检等作业，无需额外搭设临时脚手架。搅拌系统采用顶入式搅拌结构，每座罐体顶部预留搅拌器安装法兰，根据罐体容积匹配不同功率的搅拌桨，大容积罐体采用双层折叶桨，桨叶直径为罐体直径的三分之一，搅拌转速设置为60转每分钟，可在15分钟内将罐内固液混合药剂搅拌均匀，小容积罐体采用单层推进式桨叶，适合小剂量高浓度药剂的快速分散，避免药剂团聚影响投加精度。管路系统沿平台底部支架排布，每座罐体的出料口均设置手动闸阀与流量调节阀，可根据水处理工艺的药剂投加量需求，独立调节每个罐体的出料流量，

　　管路最低处设置排空阀，方便设备检修时排空管内残留药剂，避免管路结晶堵塞。设计过程中充分考虑了设备的安装边界条件，整套装置的最大外轮廓长度为12米，宽度为4.5米，最高罐体顶部距离底座底面高度为8.2米，安装时仅需预留14米长、6米宽的硬化平整场地，场地地面承载力不小于5吨每平方米即可满足安装要求，装置周边预留1米以上的巡检通道，方便日常运维操作。针对不同药剂的存储特性，罐体内部可根据需求衬塑或者做环氧防腐处理，存储酸碱类腐蚀性药剂时，衬塑层厚度不小于3mm，焊缝处做双层加强防腐，避免药剂渗漏腐蚀罐体钢结构。整套装置的结构拆分完全符合三维建模的装配逻辑，每个罐体、加强筋、平台构件、钢梯、栏杆都为独立可编辑零件，方便设计人员根据不同项目的药剂存储量需求，调整罐体数量、容积与平台尺寸，快速适配不同规模水处理项目的使用需求，也可直接用于设备生产的下料、焊接工序的图纸输出，减少重复建模的工作量。在实际工况运行中，这套集成装置可同时存储五种不同类型的水处理药剂，涵盖混凝剂、絮凝剂、pH调节剂、助凝剂、消毒助剂等常用品类，搅拌完成的药剂通过管路输送到水处理工艺的各个投加点，相比传统的分散式搅拌桶，集成化结构的药剂损耗率可降低15%以上，运维人员的巡检路径缩短60%，同时避免了药剂露天存储带来的受潮板结、雨水混入导致的药剂浓度波动问题，保障水处理工艺的运行稳定性。
