水处理厂区6米跨度双立柱架空管廊支架

　　在市政水处理、工业污水处理厂区的管线布设环节，架空管架是统筹工艺管线排布、规避地面作业干涉、减少管线腐蚀浸泡风险的核心支撑结构，这款双立柱门式架空管架，正是针对厂区内中等跨度工艺管线集中布设需求设计的支撑构件。不同于小型单立柱悬臂管架仅能支撑单根小口径管线的局限，这款门式结构的管架采用双侧落地立柱搭配顶部通长横梁的框架形式，可同时承载多根并行排布的工艺管道，适配厂区内加药管线、污泥回流管线、清水输送管线等多类管线的同路径集中布设需求，能有效减少厂区内支撑构件的布设密度，释放地面巡检与设备维护的通行空间。从结构设计逻辑来看，这款管架的立柱采用矩形截面型钢焊接成型，立柱沿高度方向间隔设置横向拉结肋板，既可以提升立柱自身的抗侧弯刚度，

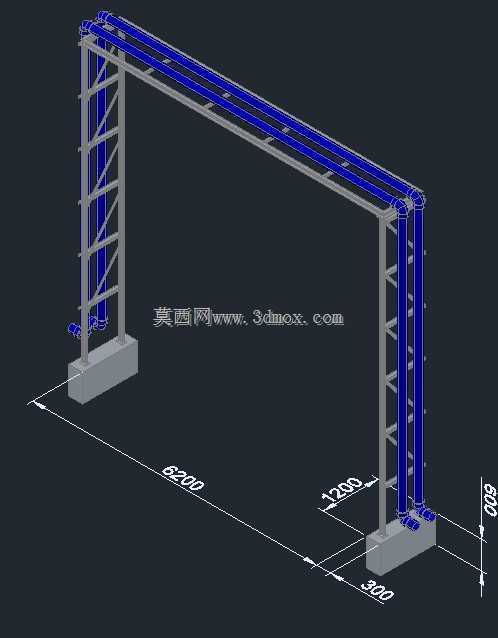

　　避免长细比过大导致的受压失稳问题，也能为管线安装过程中的临时固定、后续运维的管线卡扣加装提供附着点位；两侧立柱底部搭配整块预制混凝土配重基础，基础与立柱底端采用预埋螺栓刚性连接，可将上部管线的竖向荷载、风荷载以及管线运行产生的微振动均匀传递到地面持力层，避免局部沉降导致的管线接口错位渗漏。顶部承载横梁采用与立柱同规格的型钢组焊，横梁上预留统一间距的管线安装孔位，可适配不同管径的管卡固定需求，无需现场二次钻孔切割，能大幅缩短现场管线安装的施工周期。从安装边界尺寸来看，这款管架的有效架空跨度达到6200mm，可覆盖厂区内常规巡检通道、小型设备布设区域的上方空间，不会对地面常规作业造成遮挡；立柱外侧的横向安装预留宽度为1200mm，

　　可满足单排最多4根DN200以内工艺管道的并行布设需求；基础块的纵向尺寸为300mm，对地面承载的压强要求较低，无需做深层地基处理，仅需对表层素土夯实后铺设100mm厚碎石垫层即可完成基础布设；管架的整体架空净空高度为6000mm，可满足厂区内常规巡检车辆、小型机具的通行需求，不会阻断地面的应急疏散与物料运输通道。在实际应用场景中，这类管架多用于污水处理厂的生物处理段到深度处理段的工艺管线连接、自来水厂的沉淀池到滤池的清水管线架空布设，也可适配工业循环水系统的室外管线支撑，相比地下管线布设方式，架空布设的管线可直接观察到跑冒滴漏问题，运维排查效率提升60%以上，同时也能避免土壤对管道外壁的腐蚀，延长工艺管线的整体使用寿命。

　　设计过程中，结构受力计算充分考虑了满管水状态下的竖向荷载、室外露天环境的风荷载以及极端低温下的管线冻胀作用力，所有钢构件连接节点均采用满焊工艺，焊后做防腐镀锌处理，可适应高湿度、弱腐蚀的厂区环境，长期使用过程中无需频繁做防腐维护。管架的双侧立柱还预留了爬梯安装点位，后续运维过程中可直接加装可拆卸式检修爬梯，方便运维人员到达横梁位置对管线阀门、仪表做定期校准维护，无需额外搭设临时脚手架，降低运维作业的成本与安全风险。横梁两端做了圆弧过渡收头处理，避免尖锐棱角对安装人员造成划伤，也能减少管线安装过程中对管道外防腐层的磕碰损伤。
