6寸内联絮凝凝结器三维结构设计

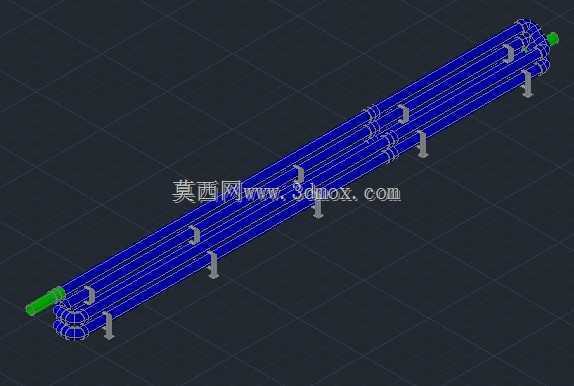

　　在市政污水处理、工业给水净化以及中水回用项目的混凝沉淀工段中，管道式内联絮凝设备是替代传统池体絮凝单元的核心集成化装置，这款6寸规格的内联絮凝凝结器，正是针对中小处理量项目的管段式安装需求设计的结构方案。从现场安装边界来看，设备整体采用多根平行管束并联排布的结构形式，单根换热/絮凝管段采用标准6寸通径设计，整体长度可根据现场管廊的预留空间调整支架间距，配套的鞍式管支架按照管道支吊架标准设计，安装时可直接固定在土建预埋的钢板基础上，无需额外搭建大型混凝土絮凝池，大幅节省项目的土建施工周期与占地空间。设备两端采用带弯头的汇流腔结构，进水端通过异径接口对接前端加药后的来水管道，出水端直接连通后续的沉淀或者过滤单元，

　　两端的绿色端盖结构为快开式检修口，无需整体拆解管道即可完成内部絮凝组件的检查与更换，降低后期运维的拆装难度。从功能实现逻辑来看，设备内部没有额外的运动部件，依靠多段管束的折返流道设计，让投加了混凝剂、絮凝剂的水体在管内流动过程中完成微涡旋混合，让药剂与水中的悬浮杂质充分碰撞结合，形成密实的矾花絮体，相比传统的机械搅拌絮凝池，这种管道式结构不存在搅拌轴密封泄漏、搅拌叶片磨损的问题，运行过程无额外动力消耗，仅依靠水体自身的流动压头即可完成絮凝过程。设计过程中重点考量了流道的流速控制，每根并联管束的通流截面经过计算，保证管内流速维持在絮凝反应的最优区间，既不会因为流速过高打碎已经形成的矾花，也不会因为流速过低导致絮体在管内沉积堵塞；

　　管束之间的连接采用标准法兰对接结构，密封面选用突面形式，适配常规的橡胶垫片密封，现场安装时可根据管路走向调整汇流腔的安装角度，适配不同的进出水方向。支架的排布位置经过载荷核算，每间隔固定距离设置一组支撑，充分考虑满水状态下的管道载荷，避免长管段运行过程中出现挠度变形，支架与管道之间设置非金属垫层，防止不同金属接触产生电化学腐蚀，延长设备整体的使用寿命。在三维建模过程中，所有管段的弯头曲率半径、法兰螺栓孔分布、支架安装孔位都严格遵循对应的管道工程标准，模型中完整还原了内部流道的连接逻辑，安装时的干涉检查可直接通过模型完成，避免现场安装时出现管段碰撞、支架与基础预埋件错位的问题。对于水处理项目的设计人员来说，

　　该模型可直接嵌入整体工艺管线的三维布局中，快速完成絮凝单元的管路排布，统计材料清单时可直接提取模型中的法兰、管道、支架的规格参数，大幅缩短工艺设计阶段的建模周期。设备的进出口接口采用标准工业管道尺寸，可直接与同规格的蝶阀、管道伸缩节对接，无需额外定制变径接头，适配现有绝大多数水处理项目的管路标准。从实际应用场景来看，这类内联絮凝设备尤其适合场地受限的改扩建污水处理项目，在原有池体处理能力不足时，可直接在管廊上串联加装该设备，无需新增占地即可提升絮凝处理效果，也可用于小型一体化水处理设备的内置絮凝单元，集成在设备框架内部，进一步压缩一体化设备的整体体积。建模过程中对所有焊缝位置、管段拼接位置都做了细节还原，结构工程师可基于该模型快速完成工程图的导出，标注对应的焊接要求、防腐处理要求，直接用于生产下料。
