150立方每小时52平膜超滤水处理装置

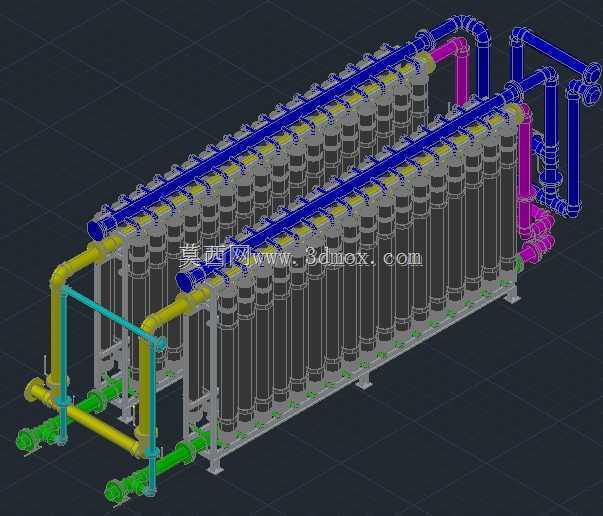

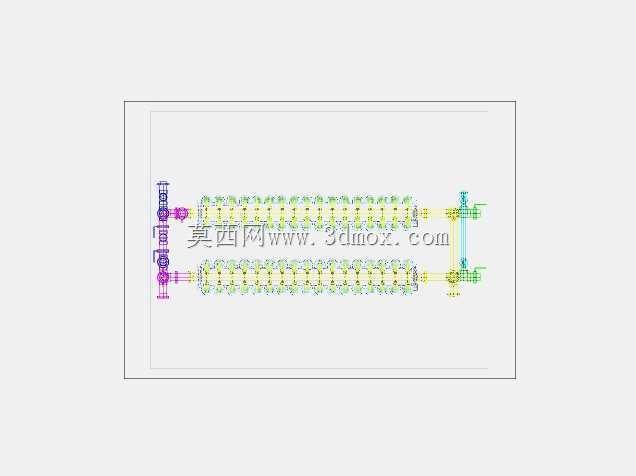

　　这套超滤装置的三维建模，是针对市政中水回用、工业污水深度处理、地表水净化场景做的成套设备结构还原，核心处理能力标定在150m³/h的额定进水通量，配套的超滤膜单支有效过滤面积为52㎡，整套膜组采用双排对称排布的结构形式，在建模过程中优先考虑了现场安装的占地边界约束，整体机架采用碳钢防腐型材做框架支撑，底部设置可调式地脚支撑，可适配不同平整度的混凝土地面安装需求，安装时无需额外做预埋构件，仅需将设备就位后调整地脚水平即可对接外部管路。从管路布局来看，进水端采用下进上出的错流过滤流道设计，黄色管路为进水及浓水回流管路，蓝色管路为产水收集管路，紫色管路为化学清洗管路，绿色部件为配套的进水泵及循环泵接口，

　　所有管路的转弯处均采用标准长半径弯头，减少流体输送过程中的阻力损失，同时在每支膜组件的进出口位置预留了阀门安装位，可实现单支膜的独立隔离，方便后期运维过程中对故障膜元件进行单独更换，无需排空整套系统的存水。膜组件的固定方式采用上下两层管卡夹持结构，上层管卡固定膜组件的产水端封头，下层管卡固定膜组件的进水端封头，管卡与膜壳接触位置加装橡胶减震垫，避免设备运行过程中因水流脉动产生的振动导致膜壳磨损，同时也能抵消部分管路热胀冷缩产生的位移应力。在设计这套模型的管路走向时，特意将产水母管布置在膜组上方的居中位置，每支膜的产水支管从侧面斜向接入母管，避免支管直角接入产生的气阻问题，同时母管设置千分之三的坡度，在最低点设置排污口，

　　方便系统停机时排空母管内的存水，防止冬季低温环境下管路冻裂。化学清洗管路的接口设置在膜组的两端，可实现正向清洗、反向清洗两种清洗流程的切换，清洗时药剂可从进水端进入也可从产水端反向进入，配合浓水端的回流管路可实现清洗液的循环浸泡，针对不同的膜污染类型可灵活调整清洗路径。整套设备的操作通道设置在两排膜组的中间位置，预留了足够的运维操作空间，操作人员可在通道内完成阀门操作、膜元件更换、仪表校准等日常运维工作，无需攀爬设备。机架的侧面预留了仪表安装面板的位置，可安装压力变送器、流量传感器、浊度仪等在线监测仪表，所有仪表的取样管路均从就近的主管道引出，减少取样管路的长度，降低监测数据的滞后性。从安装边界来看，

　　整套设备的长宽高尺寸适配标准集装箱运输，设备出厂前可完成整体预组装，运输到现场后仅需对接进出水法兰、供电电缆即可投入使用，大幅减少现场安装的工作量。膜组件的选型采用错流过滤的运行模式，相比死端过滤的形式更适合高悬浮物的进水水质，浓水侧的大流量回流可在膜表面形成高速冲刷流态，减少污染物在膜表面的沉积，延长膜元件的化学清洗周期。在建模过程中对所有管路的法兰连接位置都做了精准的对位处理，每对法兰的螺栓孔位置都对齐，避免现场安装时出现法兰错位无法对接的问题，同时所有管路的支撑点都设置在机架的横梁位置，避免管路重量直接作用在膜壳上导致膜壳受力损坏。设备的进水端还预留了管道混合器的安装位置，可在进水端投加絮凝剂、阻垢剂等水处理药剂，药剂经过管道混合器与原水充分混合后再进入膜组件，提升预处理的效果。产水母管的末端设置了产水取样阀，可随时取样检测产水水质，方便运行人员判断膜元件的运行状态，当产水水质超过设定阈值时可及时触发化学清洗流程。
