65立方每小时进料反渗透水处理橇装装置

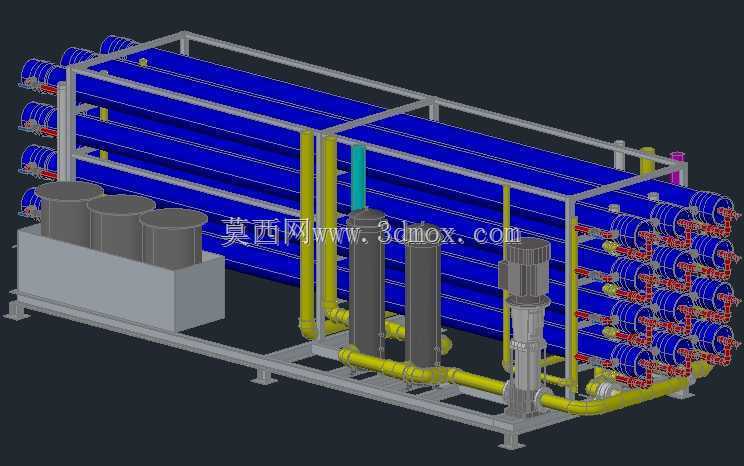

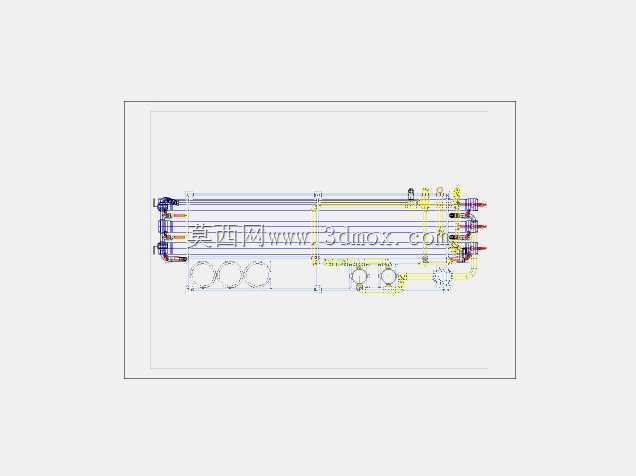

　　这套65m³/h处理量级的进料反渗透装置，主要面向市政污水深度处理、工业中水回用、化工生产进料水预处理这类场景，在工业水处理项目里，这类橇装化的反渗透单元是脱盐、去除溶解性有机物与胶体杂质的核心工段，相比现场散件拼装的设备，集成化橇装的设计能大幅缩减现场安装的工期与管线对接工作量。从结构设计来看，整套设备采用型钢焊接的整体橇座作为承载基础，所有膜壳、管路、泵组、预处理过滤单元都集成在同一底座框架上，橇座底部预留了标准的叉车孔与地脚安装位，运输时可以整体吊装，现场就位后仅需要对接进出水总管、供电线缆即可完成投用准备，安装边界控制在长7.2米、宽2.2米、高2.8米的范围内，不需要额外搭建大型设备基础，

　　对中小型水处理站的厂房空间适配性很强。膜组部分采用卧式排布的抗污染反渗透膜壳，单支膜壳适配8英寸标准反渗透膜元件，整组配置可以满足65立方每小时的额定产水通量，膜架采用分层排布设计，上下三层膜壳通过不锈钢卡箍固定在框架横梁上，膜壳两端的端盖预留了快装接口，方便后期更换膜元件时快速拆卸，不需要大范围拆解周边管路。前端预处理单元配置了多介质过滤罐体，用来截留进水中的大颗粒悬浮物、铁锈等杂质，避免大颗粒物质划伤反渗透膜片，罐体与膜组之间的管路采用UPVC与衬塑钢管结合的设计，低压段采用UPVC管路降低成本，高压泵出口到膜组进水端的高压段采用衬塑钢管，承受高压工况下的管路应力，避免长期运行出现管路渗漏。高压泵采用立式多级离心泵的配置，

　　泵组进出口都加装了软连接与压力传感器接口，运行时可以实时监测进水压力与段间压差，泵组底座单独做了减震垫安装设计，降低运行时的振动传递到橇座框架，减少整套设备的运行噪音。管路设计上充分考虑了水流分布的均匀性，进水母管采用等程布水的设计，确保每一支膜壳的进水流量偏差控制在5%以内，避免单支膜元件因为进水负荷过高出现提前污堵的问题，浓水侧设置了调节阀与流量计接口，可以根据进水水质调整回收率，常规工况下这套装置的系统回收率可以稳定在75%左右，针对高含盐量进水可以通过调整浓水阀门开度降低回收率，避免膜面出现结垢问题。框架部分的型材选型经过载荷校核，主承载梁采用10号槽钢，横撑采用5号角钢，焊接完成后整体做了喷砂除锈与环氧富锌底漆、

　　面漆的防腐处理，适合在潮湿的水处理车间环境下长期使用，框架侧面预留了爬梯与检修平台的安装位，日常巡检时可以站在检修平台上观察膜壳端盖的密封情况、读取压力表与流量计的数值。整套设备的设计充分考虑了运维的便利性，所有阀门的操作高度都控制在地面以上0.4米到1.6米的区间，不需要登高就可以完成常规的阀门切换操作，化学清洗的接口统一预留到橇座的一侧，后期对接清洗装置时不需要临时拆装管路，直接通过快接接头就可以完成CIP清洗管路的对接。在实际项目应用中，这类橇装反渗透装置常作为污水处理厂尾水提标、工业循环水补水制备、生产工艺纯水制备的核心单元，相比传统的土建式水处理设施，集成化的设计可以将项目的安装周期从2-3个月压缩到1周以内，同时设备的加工与试压都在工厂内完成，现场安装的质量风险更低，运行稳定性更有保障。设计过程中对管路的支撑做了专项优化，所有管路每隔1.2米就设置一个管夹固定在框架上，避免设备运输过程中管路晃动出现焊口开裂的问题，同时高压管路的弯头都采用大曲率半径的冲压弯头，降低管路的沿程阻力，减少高压泵的扬程损耗，降低设备运行的能耗。
