传感器安装用带定位孔凸形支撑模座结构

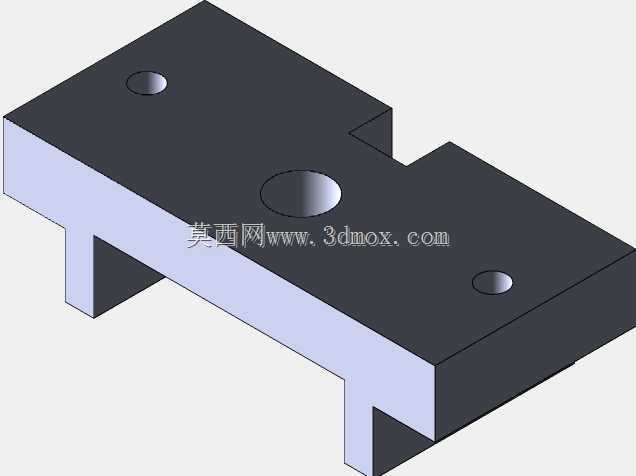

　　在工业传感检测工位的工装布局里，这类凸形支撑模座是承担传感器安装定位、承载受力的核心基础零件，多数应用在自动化产线的工件到位检测、尺寸校验、位置反馈工位，直接决定传感器的检测精度与长期运行稳定性。从结构设计逻辑来看，该模座采用整体式块状铣削成型思路，主体为矩形基体搭配向下延伸的两支定位支脚，这种下凸支脚的结构并非随意设计，而是为了适配产线型材架的安装槽位——支脚可直接卡入标准铝型材的槽道内，无需额外设计转接压板，就能快速限制模座的横向窜动，大幅缩减现场安装的调试时间。基体顶面共设置三处沉头安装孔，其中两处小孔分布在基体两端的凸台位置，中间位置设置一处大直径沉孔，这种孔位布局是经过受力校核确定的：两端小孔用于穿设紧固螺栓，

　　将模座整体锁固在安装基准面上，螺栓预紧后受力点分布在基体两端，可避免长期受设备振动影响出现基体翘曲变形；中间的大直径沉孔则用于安装传感器主体，沉孔的深度经过精准计算，刚好可以让传感器的检测端面与模座顶面齐平，既能够保护传感器探头不受工件剐蹭，又能保证检测距离处于传感器的最佳工作区间，避免因安装突出或凹陷导致的检测误判。模座的侧边做了直角缺口设计，这个结构是为了避让产线上相邻的走线槽或者相邻工位的安装件，在密集排布的检测工位里，这种避让结构可以让多个检测单元的布局更紧凑，不需要额外拉大工位间距，节省产线的整体占用空间。从安装边界来看，模座的支脚间距匹配工业常用的40系列铝型材槽距，支脚的厚度与型材槽宽采用间隙配合，

　　安装时可沿槽道方向微调位置，待传感器对准检测位后再锁固两端螺栓，适配不同工位的位置调整需求；基体的整体厚度经过刚度校核，在承受传感器自重以及常规产线振动载荷的情况下，顶面的平面度可长期保持在0.02mm以内，不会因基体变形导致传感器检测角度偏移。在实际使用场景中，这类模座不需要做复杂的表面处理，常规发黑处理即可满足车间的防锈、耐磨需求，沉孔的倒角做了0.5mm的C角处理，既可以去除铣削加工产生的毛刺，也能引导传感器与螺栓顺利装入，避免装配时刮伤零件表面。设计过程中特意将所有安装孔的轴线与基体基准面做了垂直度公差约束，保证螺栓锁固时不会出现偏斜，传感器装入后检测方向与基准面垂直，对于对射式、漫反射式这类对安装角度敏感的传感器来说，

　　这种公差约束可以有效减少现场调试的校准工作量，也能避免长期运行后因螺栓松动出现的角度偏移问题。另外，模座的下凸支脚与基体的连接处做了小圆角过渡，避免直角连接处的应力集中，在设备启停产生冲击载荷时，不会出现支脚断裂的问题，整体结构没有冗余的设计，所有特征都服务于安装定位、受力承载、空间避让这几个核心功能，没有多余的装饰性结构，完全面向工业现场的实际使用需求设计，加工时仅需通过普通铣床即可完成所有特征的加工，不需要特殊的工装夹具，加工成本低，互换性强，可批量应用在各类需要固定安装传感器的自动化检测工位中。
