彩色印刷工艺用凸模成型工装结构

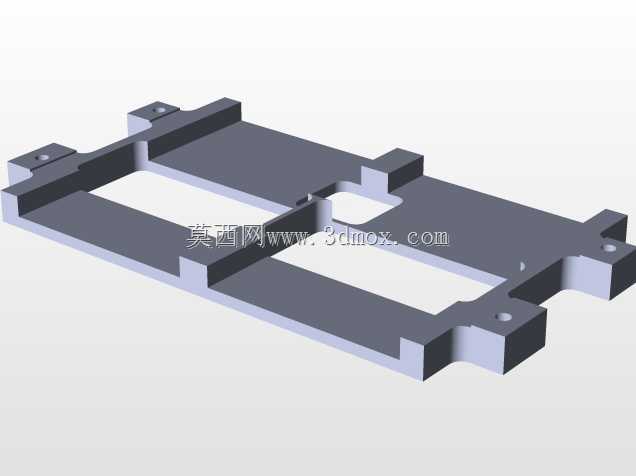

　　在包装印刷、纸品彩印的生产线工位上，这类凸模结构是完成彩色印刷后局部压凸、定位冲孔工序的核心执行部件，直接和承印物料接触，决定了印刷后道加工的对位精度与成型一致性。从结构本身来看，整体采用板式承载基体设计，基体上开设两处贯通式长槽，一方面是为了避让印刷设备上的送料辊、定位销等运动部件，避免工装运行时和设备原有结构产生运动干涉，另一方面也能减轻整体自重，降低工装安装后对设备滑块的负载压力，提升高速往复运动时的稳定性。基体四角延伸出带安装孔的凸台结构，安装孔的位置公差控制在±0.02mm范围内，安装时可以通过螺栓直接和设备的上模座连接固定，不需要额外设计转接板，减少了装配累计误差。基体侧边设置的阶梯式凸块，是和下模定位槽配合的导向结构，

　　合模时凸块先进入下模导向槽完成预定位，再进行压印或冲孔动作，能有效避免合模错位导致的印刷图案压偏、孔位打歪等不良问题。基体端部预留的沉孔结构，是用来安装可拆卸的冲孔冲头或者压凸印版的，根据不同的彩印产品工艺需求，可以快速更换对应的工作头，不需要更换整个凸模基体，大幅缩短了换型调试的时间，适配多品种小批量的彩印订单生产需求。设计这类结构的时候，首先要匹配对应印刷设备的模座安装边界，安装孔的中心距必须和设备上模座的螺纹孔位完全一致，基体的整体厚度要控制在设备合模行程的允许范围内，避免出现合模过位撞坏设备或者合模不到位压印深度不足的问题。长槽的开设位置要提前核算送料路径上的所有干涉点，槽的边缘做R2圆角过渡，避免尖锐棱边刮伤承印的纸张、

　　塑料薄膜等物料，同时也能减少应力集中，提升凸模长期往复受力下的结构强度，避免槽边出现开裂变形。工作端面的平面度要求控制在0.01mm以内，保证压印时整个工作面和承印物料均匀接触，不会出现局部压力过大导致的油墨脱落、物料压穿，或者局部压力不足导致的压凸痕迹浅、冲孔毛边大的问题。在实际生产场景中，这类凸模通常安装在平压平彩印设备的上模工位，配合下方的凹模完成彩色包装盒、标签、宣传页等产品的局部logo压凸、定位孔加工、易撕线压痕等工序，相比一体式的凸模结构，这种分体式可换工作头的设计，能降低工装的制作成本，日常维护时只需要更换磨损的工作头即可，不需要整体报废。安装调试时，先将凸模通过四角的安装孔固定在上模座，

　　手动盘车检查合模过程中凸块和下模导向槽的配合间隙，保证四周间隙均匀在0.03mm以内，再调整合模压力，根据承印物料的厚度调整凸模的下行深度，比如加工250g铜版纸的压凸工序时，压入深度控制在0.3mm就能获得清晰的立体压痕，加工0.1mm厚的PET薄膜标签冲孔时，下行深度要超过薄膜厚度0.2mm，保证冲孔位置完全冲断，没有连丝毛边。日常生产过程中，要定期清理凸模表面残留的油墨、纸屑，避免杂物附着在工作端面导致压印缺陷，同时定期检查安装螺栓的预紧力，避免长期往复运动导致螺栓松动，出现凸模移位的问题。
