脚踏传动式洗衣装置结构设计方案

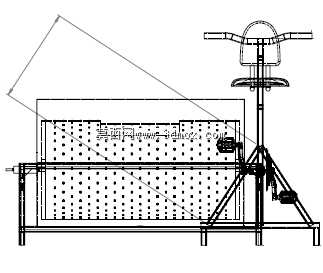

这款脚踏传动式洗衣装置，核心设计逻辑是将人力骑行的动能直接转化为洗衣滚筒的旋转动力，无需外接电力输入，适配无稳定供电的户外露营、偏远乡村临时居住场景，也可放置于家庭阳台，在日常健身锻炼的同时完成衣物洗涤，实现动能的二次利用。从结构布局来看，装置整体采用三角支撑的车架主体作为承载基础，车把、鞍座的人机尺寸完全参考常规通勤自行车的设定，鞍座高度可在720mm至920mm区间调节，车把宽度设定为580mm，适配不同身高使用者的骑行姿态，避免长时间蹬踏产生的肢体疲劳。洗衣滚筒单元横向布置在车架前部的支撑框架内，框架采用矩形钢管焊接成型，整体安装边界的长度尺寸为1200mm，宽度为650mm，地面到鞍座顶面的最大高度为1100mm，无需额外固定地脚，放置在平整硬质地面即可稳定使用，不会因蹬踏力度变化出现侧翻或移位。传动系统采用链传动加减速比匹配的设计思路，脚踏曲柄的长度设定为170mm，与常规自行车曲柄尺寸一致，大齿盘通过链条将动力传递至滚筒侧的从动链轮，传动比设定为1:3，即脚踏每分钟转动60圈时，滚筒可达到每分钟180转的转速，刚好满足揉搓洗涤所需的转速区间，不会因转速过高导致衣物过度磨损，也不会因转速过低无法形成有效水流冲击。滚筒内壁设置有凸起的搓洗筋条，滚筒直径为400mm，内部有效容积为35L，单次可容纳3kg左右的干衣量，满足单人单次的洗涤需求，滚筒端盖采用快拆式密封结构，防止洗涤过程中水液飞溅，同时方便取放衣物与排水操作。车架与滚筒支撑框架之间设置有减震胶垫，可吸收蹬踏与滚筒转动过程中产生的振动，降低运行时的噪音传递。在设计过程中，特意将传动部件全部做了外侧防护处理，避免衣物、肢体卷入传动结构造成安全隐患，所有外露金属件均做了防锈涂层处理，适配潮湿的使用环境。装置底部预留有排水接口位置，可直接连接软管将洗涤废水排至指定位置，无需额外抬动设备倾倒污水。不同于常规电动洗衣机的结构逻辑，这款装置完全依靠纯机械结构实现动力传递与洗涤功能，没有复杂的电控元件，后期维护成本极低，仅需定期对链条、轴承位置加注润滑脂即可长期使用，整体结构的零部件通用化程度较高，大部分结构件可采用常规自行车配件与通用五金件加工组装，降低生产制造的成本门槛。
