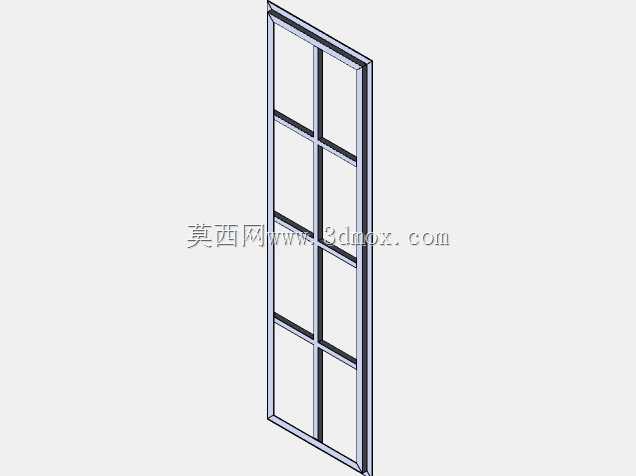

多格分隔式铝合金窗框结构设计

这款多格分隔式窗框主要应用于民用住宅、商用办公空间的室内外窗体安装场景，也可适配阳光房、工业隔断区域的窗体围护需求，作为玻璃承载构件完成窗体的结构支撑与密封衔接。从实际使用场景来看，这类分格窗框多用于需要兼顾采光与结构强度的竖向长条窗位，比如楼道侧窗、厨卫竖向通风窗、阳台侧立窗等位置，多格分隔的设计既可以避免单块玻璃面积过大带来的抗风压性能短板，也能通过横竖框的分格形成规整的视觉效果，适配简约、工业风等多种装修风格。

设计过程中首先考虑的是安装边界的适配性，整体框体采用窄边型材拼接结构，外框预留了常规墙体安装的打胶槽与固定孔位，安装时可直接嵌入墙体预留窗洞，通过膨胀螺栓固定后打密封胶完成防水处理，适配常规120mm-180mm厚度的墙体安装需求，框体整体厚度控制在50mm，不会过多占用室内外空间。内部的横竖分格筋采用同系列型材拼接，拼接位置采用45度角码连接加销钉固定的结构，避免长期使用出现拼接缝开裂变形的问题，每一格的内框尺寸统一，可适配常规厚度的单层钢化玻璃或者中空玻璃安装，玻璃安装位预留了压条卡槽与密封胶条槽，安装时先放置胶条再嵌入玻璃，最后卡入压条即可完成固定，无需额外打胶固定玻璃，后期更换玻璃也更为便捷。

从功能特性来看，框体的型材截面采用多腔体结构设计，相比单腔体型材拥有更好的结构强度与隔热性能，横竖分格筋的排布经过受力验算，在常规高层住宅的抗风压要求下，分格筋的挠度变形量控制在规范允许范围内，不会因为强风出现框体变形导致玻璃碎裂的问题。框体的所有外露边都做了R1.5的圆角处理，避免安装和使用过程中尖锐边角划伤人员，外框的外侧预留了排水孔位，即使有少量雨水渗入框体内部，也可以通过排水孔直接排出，不会出现积水渗进室内的问题。

建模过程中严格遵循型材拼接的工艺要求，所有拼接位置都预留了合理的装配间隙，角码的安装位、销钉孔的位置都按照实际加工尺寸绘制，导出的工程图可以直接用于型材开模与下料加工，模型中也还原了密封胶条、压条的安装位置，结构设计人员可以直接在这个模型基础上修改分格尺寸、型材截面参数，快速适配不同尺寸的窗洞需求，不需要从零开始搭建框体结构，能大幅缩短门窗设计的建模周期。
