带滚轮挂接结构的工业吊钩组件设计

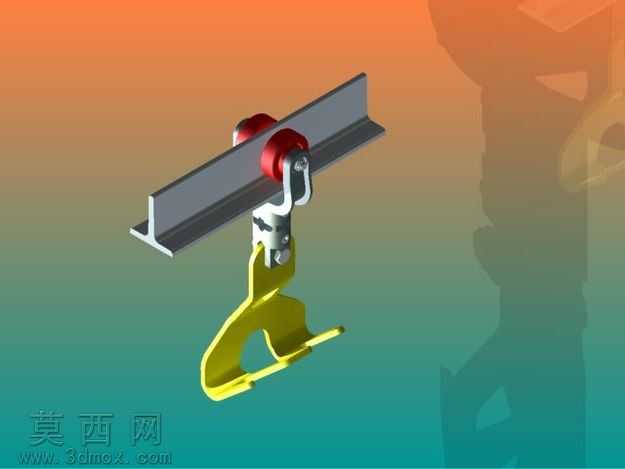

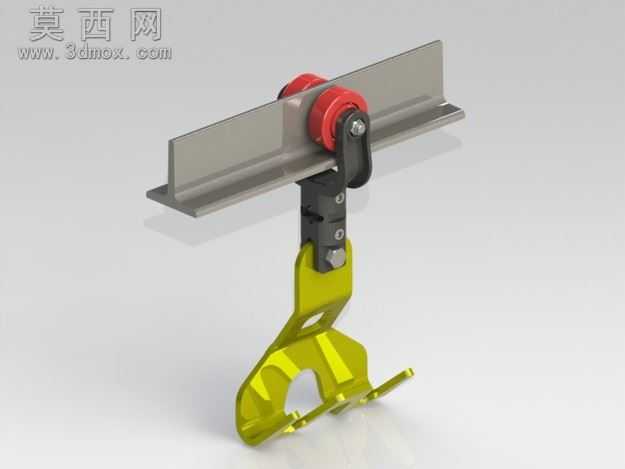

该吊钩组件采用三维参数化建模方式完成全结构设计，建模过程中先对整体功能模块进行拆分，将上部滚轮挂接座、中部连接锁扣、下部弯钩主体作为独立建模单元分别构建，再通过装配约束完成整体组合，确保各部件的配合公差符合五金承重构件的设计规范。上部双滚轮结构建模时重点还原了滚轮的圆弧接触面、轮轴的装配定位结构，滚轮与挂架的间隙经过参数化调整，既保证滚轮可顺畅转动实现挂接位置的滑移调整，又避免间隙过大导致运行晃动；挂架主体采用一体化弯折结构建模，还原金属冲压弯折的工艺特征，边缘做圆角过渡处理，消除应力集中的结构隐患。中部连接锁扣部分建模时还原了卡扣的弹性锁止结构，通过实体拉伸与切除特征构建锁舌的卡位结构，确保锁扣闭合后可牢牢固定下部弯钩，防止承重状态下意外脱开，锁扣与上部挂架的连接轴做了同轴度约束，保证锁扣可灵活开合操作。下部弯钩主体采用曲线扫掠方式构建钩身的流畅弧度，钩身截面做等强度设计，从与锁扣连接的上端到钩尖位置截面尺寸渐变，在保证承重强度的前提下优化构件重量，钩尖位置做了防脱卡位的凸起结构建模，避免挂接的绳索、吊环从钩尖滑脱。材质渲染阶段，上部滚轮采用高光泽工程塑料材质，调整反射参数还原硬质塑料的光滑质感，挂架、锁扣与弯钩主体采用镀锌金属材质，添加细微的金属磨砂纹理与环境反射效果，还原工业五金构件的真实表面质感，背景采用渐变橙绿撞色设计，突出吊钩主体的结构轮廓，渲染时调整光影角度，让各部件的结构衔接处、弯折位置产生自然的明暗过渡，清晰展现各部分的结构层次。设计过程中重点考量构件的承重受力特性，所有弯折位置均做圆角过渡避免应力集中，活动部件的配合间隙经过反复参数校验，兼顾活动灵活性与结构稳定性，整体结构紧凑，可适配轻型起重、物料挂接、工位吊具等多种使用场景，模型完成后通过干涉检查确认各部件无装配冲突，可直接用于结构验证、工艺参考与产品展示场景。
