两片式内螺纹手动球阀三维结构设计

　　在民用给排水、中小型化工流体输送、普通气动液压回路的支路管控场景里，这类两片式内螺纹手动球阀是出镜率极高的管路控制元件，日常工况下主要承担管路介质的通断切换功能，相比闸阀、截止阀，它的启闭行程更短，操作力矩更小，全开状态下流道几乎无额外缩径，介质流经的压损可以控制在极低水平，适合对管路压降敏感的供水、低压气动、洁净流体输送场景。

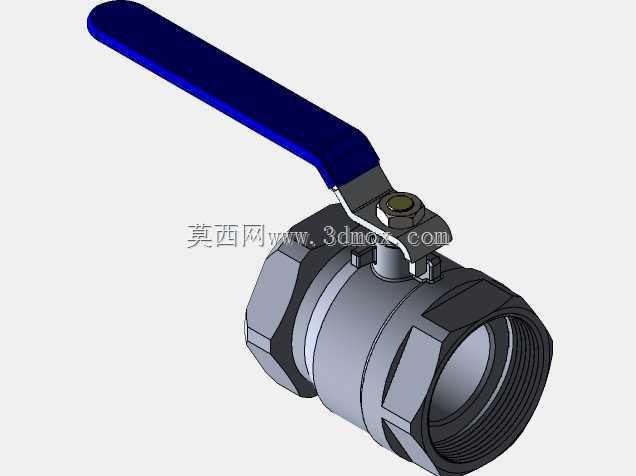

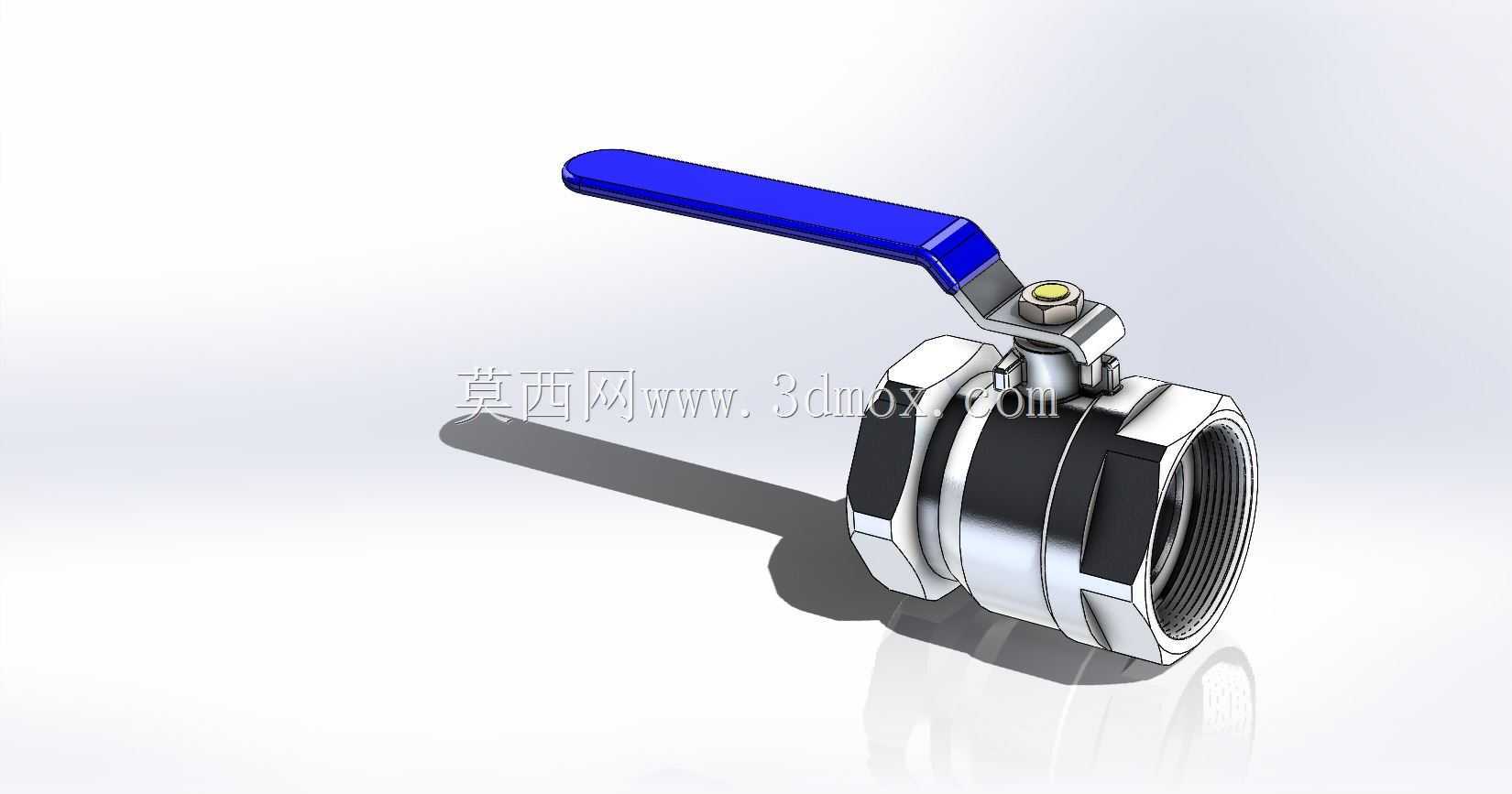

　　从结构设计逻辑来看，这款球阀采用经典两片式阀体组合结构，阀体分为左右两个锻压成型的壳体段，通过外周的螺栓锁紧结构完成拼合，中间夹持带通孔的球形阀芯，阀芯与阀体接触面之间设置PTFE密封阀座，依靠装配预紧力实现密封面的紧密贴合，这种结构相比一片式球阀，后期维护时可以直接拆开阀体清理阀芯结垢、更换磨损的密封件，不用整体从管路上切割拆除，运维成本更低。操作端采用加长杠杆式手柄，手柄与阀芯阀杆通过扁方结构实现扭矩传递，阀杆位置设置轴封结构，避免介质从阀杆装配间隙渗漏，手柄末端做了防滑的包覆处理，冬季戴劳保手套操作时也不会出现打滑脱手的问题，手柄的转动角度限位为90度，手柄与管路轴向平行时为全开状态，垂直时为全关状态，现场巡检人员不用凑近观察阀位标识，远距离就能判断阀门的启闭状态。

　　安装边界方面，这款球阀的两端采用标准G系列内螺纹连接结构，适配常规低压流体输送用镀锌钢管、不锈钢管的外螺纹接头，安装时不需要额外焊接法兰，只需要在管端缠绕密封生料带或者加装密封垫片，用管钳拧入阀体螺纹段即可完成装配，整体轴向尺寸相比同通径的法兰球阀缩短近40%，适合安装空间局促的设备内部管路排布场景，比如小型冷水机组内部的水路支路、车间压缩空气终端的支路控制、家装给排水的入户管控点位。需要注意的是，安装时要预留出手柄转动的操作空间，手柄转动半径范围内不能布置其他管路或者设备结构件，避免后期操作时手柄被干涉无法完成全行程启闭。

　　建模过程中，对密封槽的尺寸公差做了对应还原，阀座安装槽的深度、宽度公差按照常规软密封球阀的行业通用公差设置，保证虚拟装配时密封件的压缩量处于合理区间，既不会因为压缩量过大导致操作力矩骤增，也不会因为压缩量不足出现密封渗漏问题。流道部分做了等径设计，阀芯通孔直径与连接螺纹的通径保持一致，避免出现缩径导致的流阻增大、介质残留问题，对于输送含有微小固体颗粒的流体场景，这种等径结构也能减少颗粒在阀腔内部的沉积卡滞概率。阀杆与阀芯的连接位置做了防冲出结构设计，即使阀腔内部出现异常压力升高，阀杆也不会被内部压力顶出阀体造成介质泄漏，这一点符合低压管路阀门的安全设计要求。

　　在实际选型应用中，这类球阀的适用工作压力通常在1.6MPa及以下，适用介质温度范围根据密封件材质确定，常规PTFE密封可以适配-20℃到120℃的水、压缩空气、无腐蚀性油品等介质，如果要输送腐蚀性流体，只需要更换对应材质的密封件和阀芯镀层即可，不需要改动整体阀体结构，零部件的通用化率很高，后期备件替换成本很低。日常操作时，只需要扳动手柄完成90度转动即可实现全开全关，不建议作为节流元件长期处于半开状态，否则高速流动的介质会持续冲刷阀芯密封面，造成密封面磨损提前出现内漏问题。建模时还原了阀体外部的加强筋结构，在阀体拼合螺栓的对应位置做了局部加厚，避免锁紧螺栓时阀体出现应力变形，同时也能提升阀体在承压状态下的结构强度，降低水压试验时出现阀体开裂的风险。手柄与阀杆的连接位置设置了防松螺母，长期频繁操作也不会出现手柄松动脱落的问题，阀杆的轴封采用多层填料结构，即使长期使用出现轻微渗漏，也可以通过拧紧填料压盖的方式补偿密封预紧力，不用整体更换阀门。
