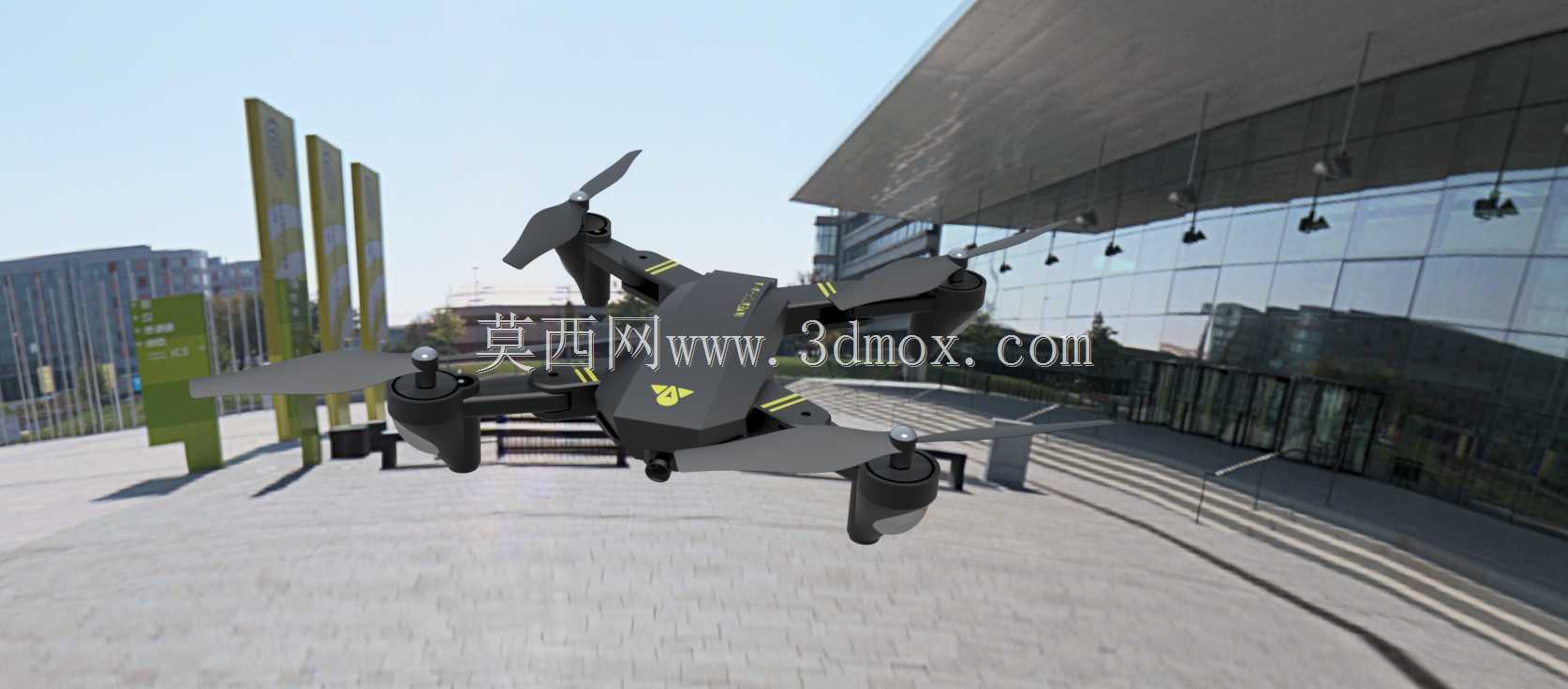

折叠式四旋翼航拍无人机结构设计

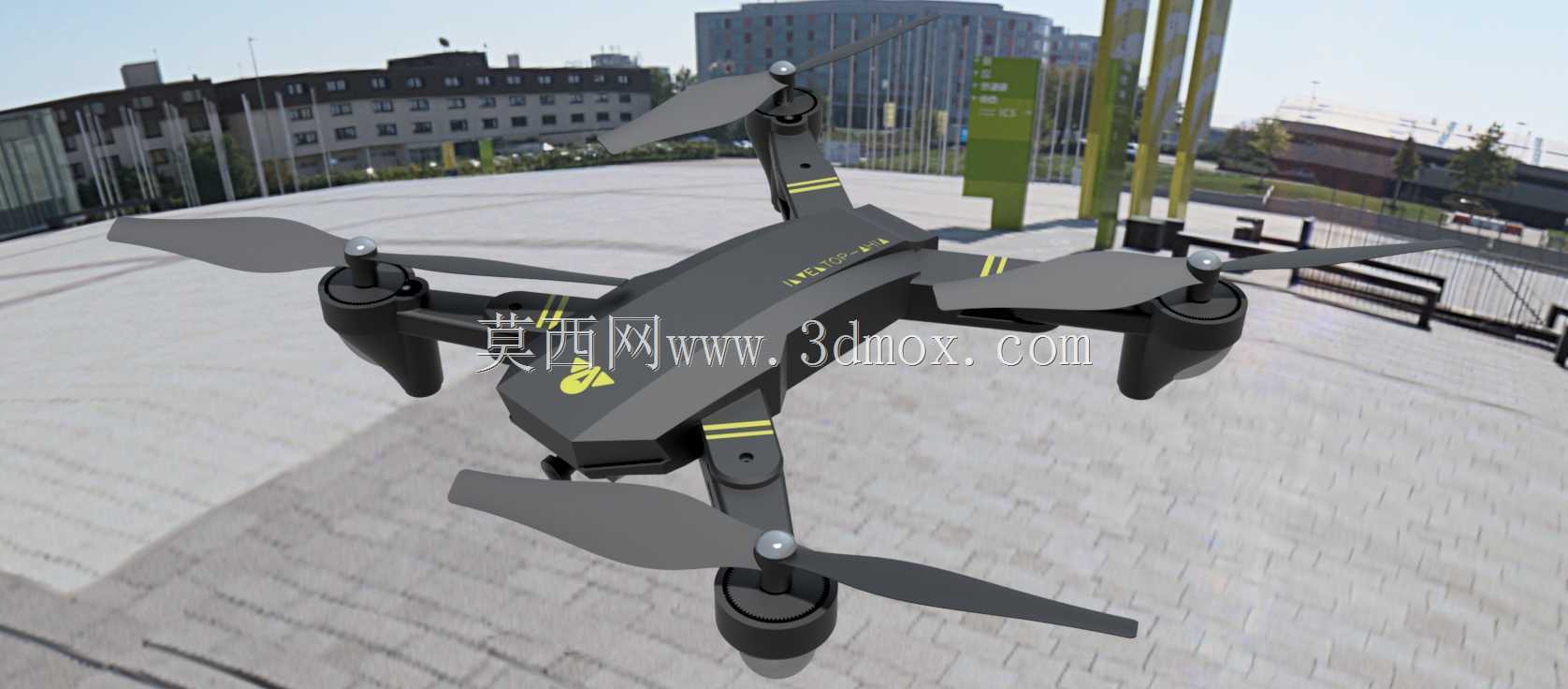

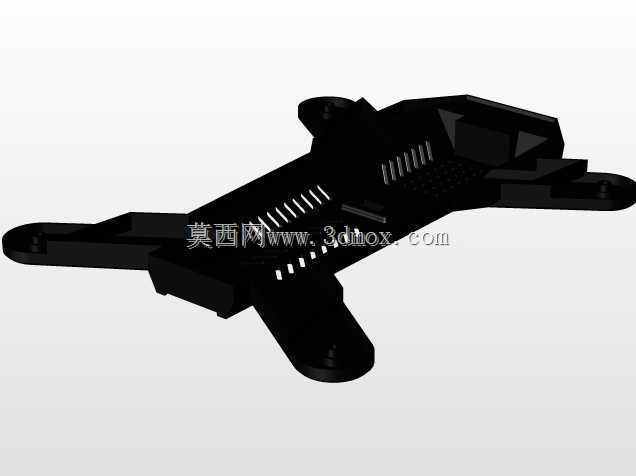

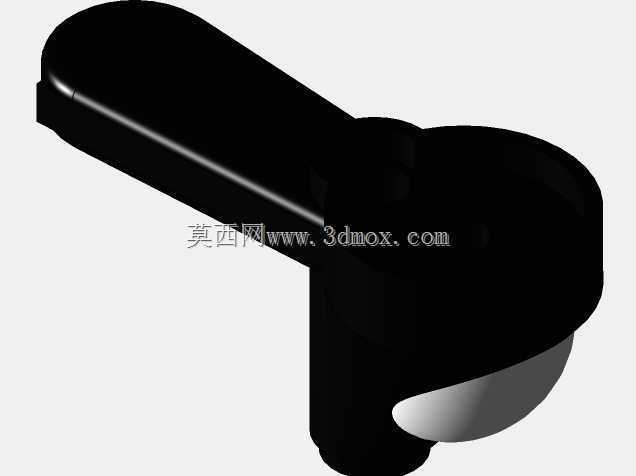

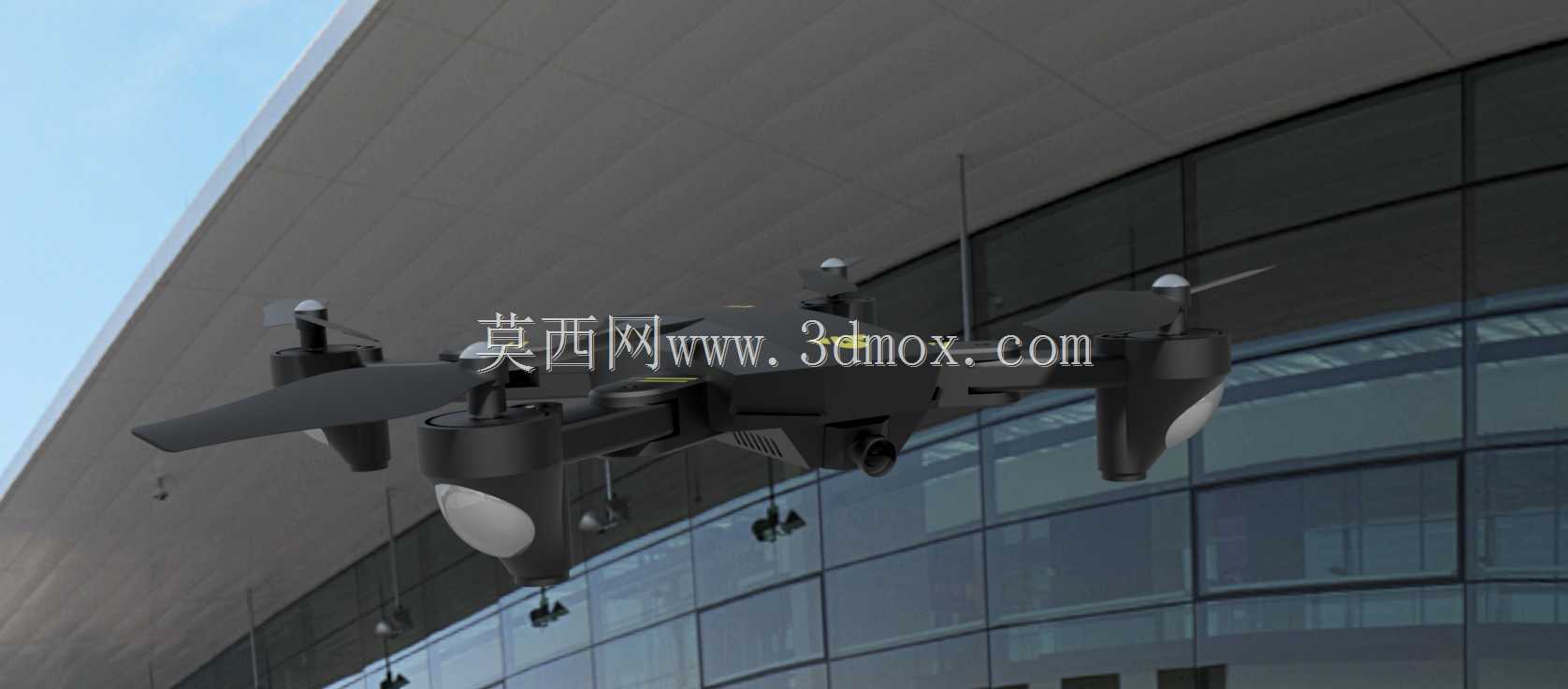

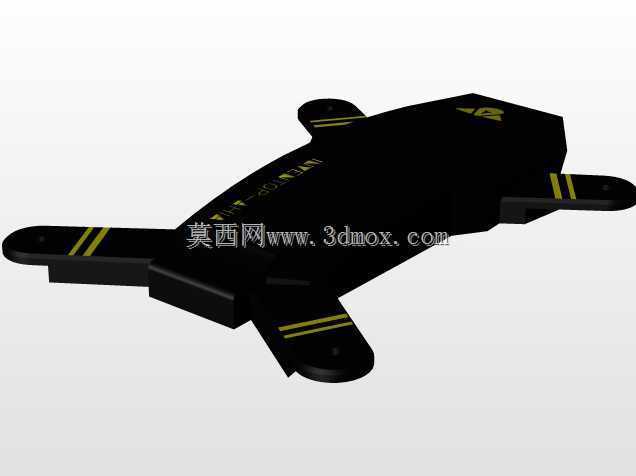

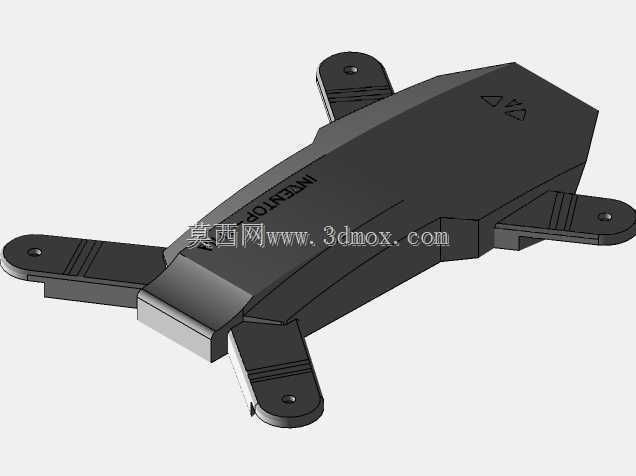

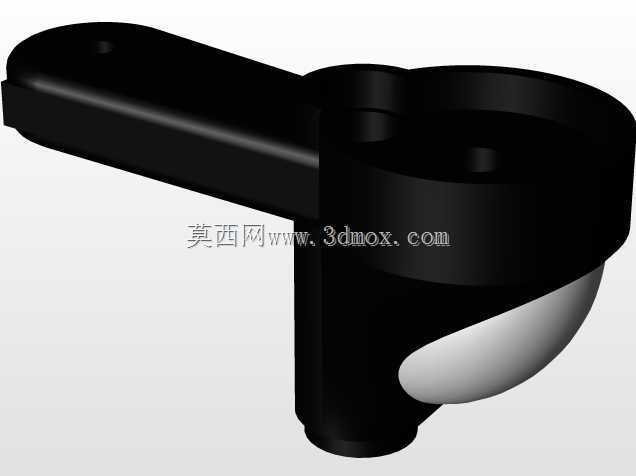

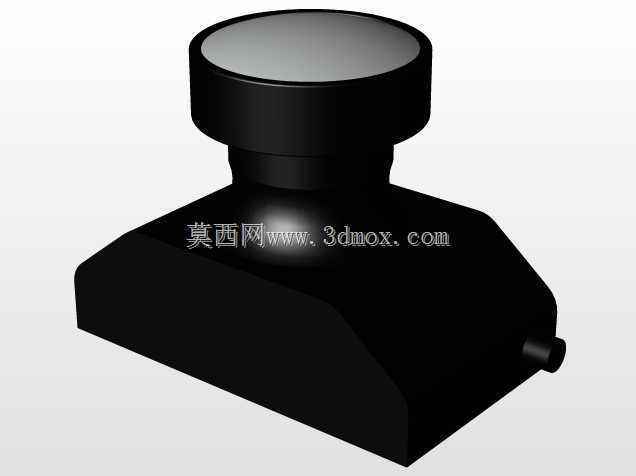

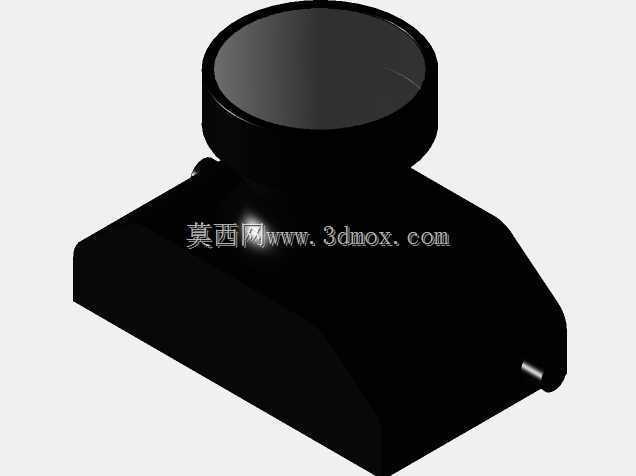

　　这款四旋翼飞行器的结构设计围绕便携航拍场景展开，机臂采用折叠式布局，在非作业状态下可将四个带动力组件的机臂向机身主体收拢，大幅缩小收纳体积，能够适配普通摄影包、通勤背包的收纳空间，满足户外航拍、短途巡检作业的携带需求。机身主体采用一体化上壳与底壳的卡扣加螺丝紧固结构，内部预留了飞控主板、电池仓、图像传输模块的安装位，电池仓设置在机身重心位置，能够保证不同电量状态下整机重心偏移量控制在合理区间，降低飞控系统的姿态补偿负荷。前端搭载的航拍相机通过两轴云台与机身连接，云台的减震球安装位预留了足够的俯仰活动空间，可在飞行过程中抵消机身的高频振动，保证拍摄画面的稳定性。动力组件部分，每个机臂末端的电机安装座设计有定位凸台，

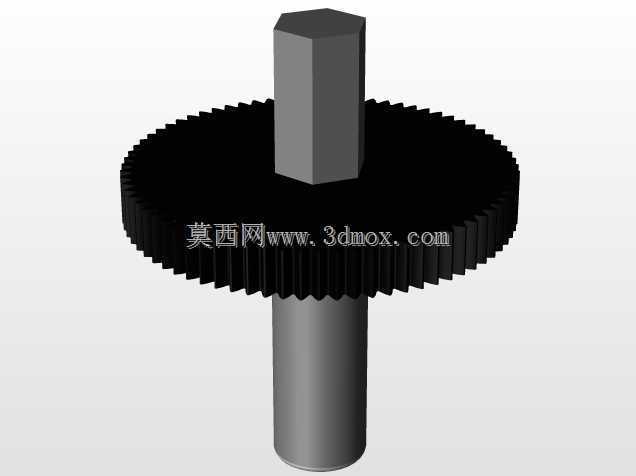

　　能够保证电机安装的同轴度，减少高速转动时的动不平衡量，螺旋桨采用快拆式卡扣结构，无需额外工具即可完成桨叶的拆装更换，适配户外作业时的快速维护需求。机臂的折叠转轴处设置了到位锁定结构，展开后可自动卡紧锁止，避免飞行过程中机臂意外收拢引发的安全事故，转轴的阻尼参数经过匹配，既可以保证折叠操作的顺畅度，又能在展开锁止后提供足够的结构刚性，抵消电机转动带来的共振。机身底部设置了起落架支撑结构，高度经过匹配，能够保证相机在俯拍最大角度时不会与地面发生剐蹭，同时起落架的弧形结构可在降落时提供一定的缓冲形变空间，吸收硬着陆带来的冲击载荷，保护机身内部的电子元器件。从结构设计的边界尺寸来看，

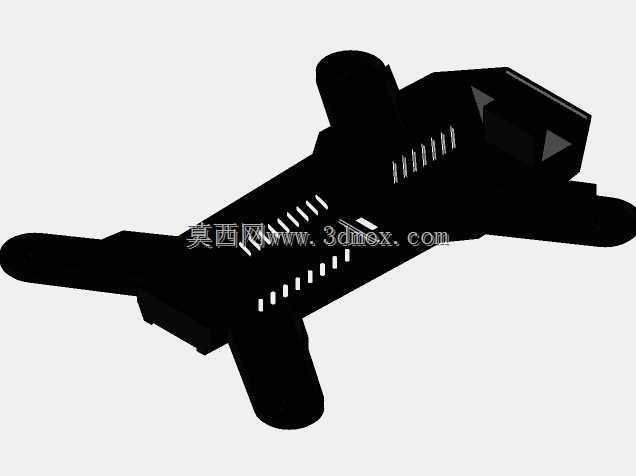

　　展开状态下整机的对角电机轴距适配250-300mm级别的动力配置，能够搭载100g以内的航拍载荷，满足1080P分辨率级别的航拍作业需求；收拢状态下的整体尺寸可控制在手掌大小范围内，收纳后的边角均做了圆弧过渡处理，避免携带过程中剐蹭背包内的其他物品。机身表面的散热孔位设置在电子元器件集中的上壳区域，采用格栅式开孔设计，既可以保证飞行过程中的气流穿过带走热量，又能避免户外作业时雨水、灰尘直接进入机身内部，提升复杂环境下的作业适应性。指示灯的安装位设置在机臂与机身的连接处，可在飞行过程中提供清晰的航向指示，方便操作人员在视距内判断飞行器的机头朝向，降低低空飞行时的操作失误概率。整体结构的壁厚经过优化，在保证结构强度满足常规飞行载荷的前提下，尽可能降低机身自重，提升续航表现，所有受力部位的筋位布局均沿着载荷传递方向设置，避免出现应力集中的薄弱点，在轻微磕碰的情况下不会出现结构断裂的问题。
