四旋翼多用途低空飞行载具结构设计

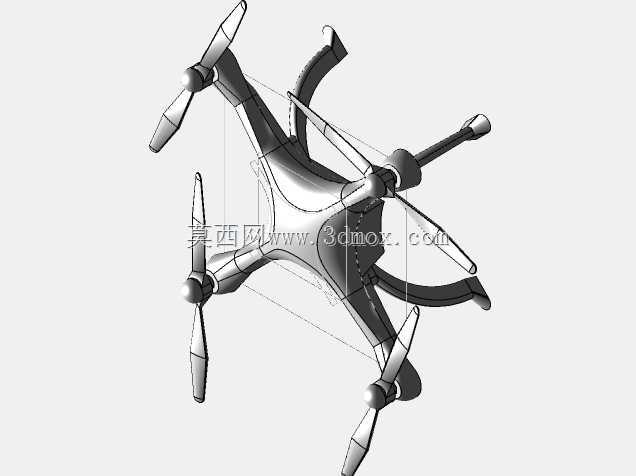

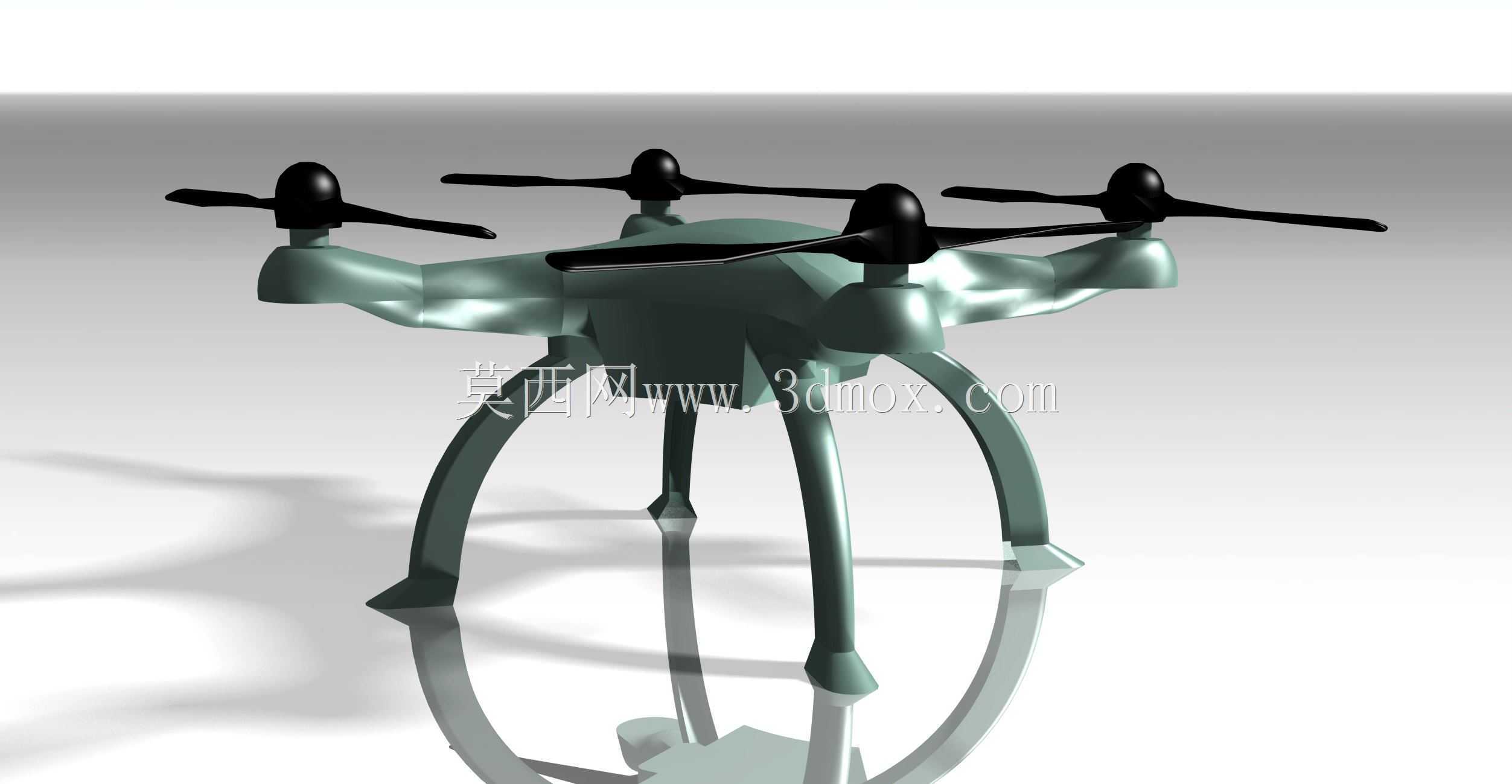

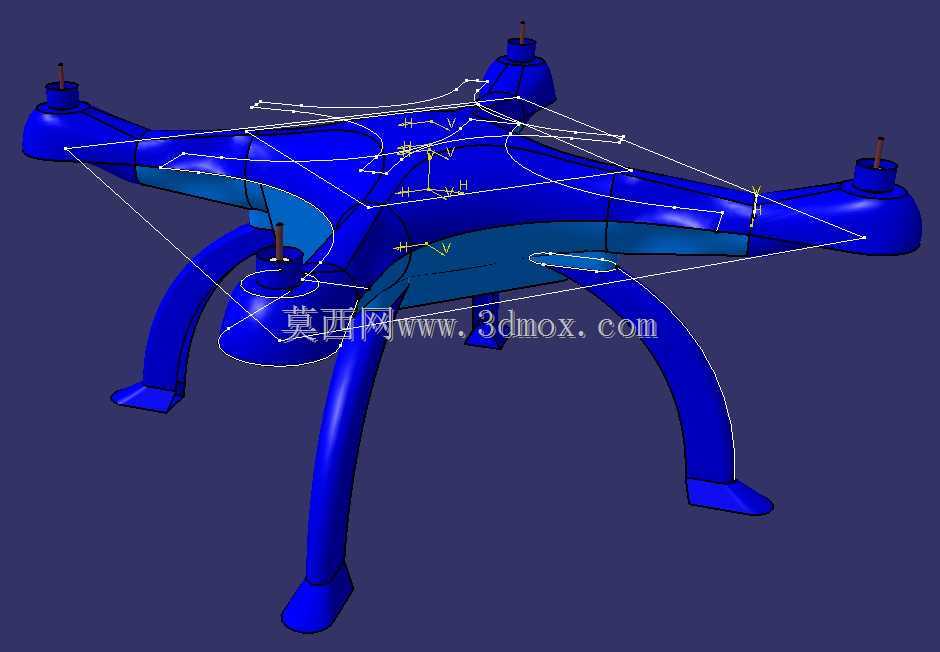

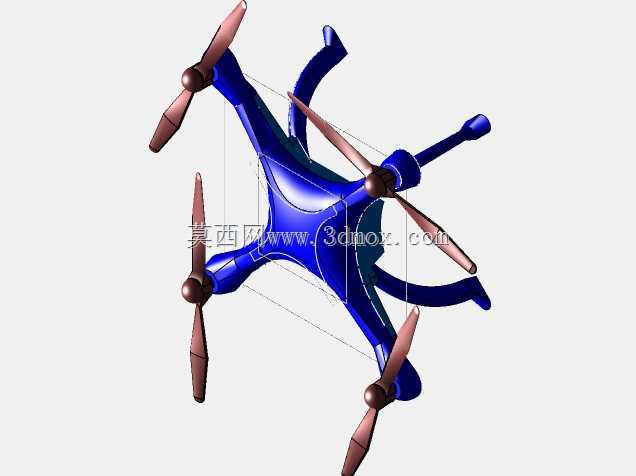

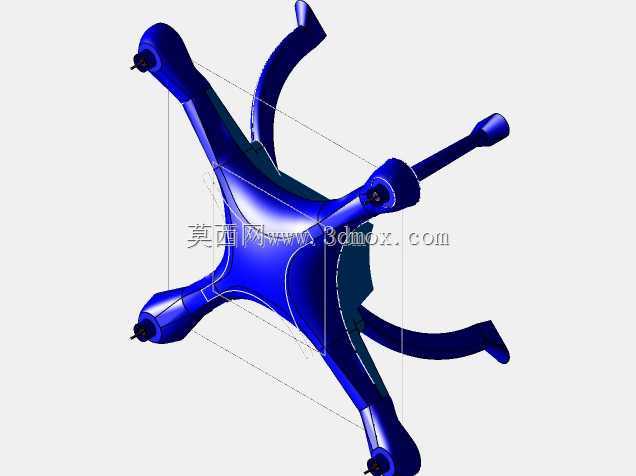

　　这款四旋翼飞行载具的结构设计，核心围绕低空近距作业场景的实用需求展开，没有过度追求竞速类机型的极致轻量化，反而在机架刚性与载荷冗余上做了充足考量，适配农林植保小范围喷施、园区安防巡检、低空测绘补拍、教学实训演示等多个常见的民用作业场景。从结构布局来看，采用了经典的X型四轴排布，四个机臂从中心主机壳向外均匀延伸，相邻机臂夹角保持90度，这种布局的优势在于旋翼升力分布均匀，飞控的姿态解算逻辑更简单，飞行过程中的抗侧风稳定性优于同轴距的十字布局机型，在3级以下阵风环境下作业时，机身姿态偏移量能控制在较小范围，不会出现大幅晃荡影响搭载设备的作业精度。机臂采用一体化弧形过渡设计，没有采用常见的圆柱管插接结构，

　　而是从中心壳体位置平滑向下弯曲形成起落支撑段，省去了额外加装起落架的连接结构，既减少了装配环节的紧固件数量，也避免了插接位置长期受起降冲击出现松动旷量的问题；弧形支脚的末端做了加宽平底处理，接触地面时的压强更低，在平整硬化路面、短草皮、压实土面等常见起降场地都能稳定停放，不会出现支脚下陷或者侧滑的情况，支脚的弯曲弧度经过受力校核，正常起降时的冲击载荷能沿着弧形臂均匀传导到中心壳体，不会在机臂根部出现应力集中断裂的问题。中心主机壳采用圆润的流线型曲面设计，没有突兀的棱角结构，一方面能降低飞行过程中的正面风阻，减少不必要的动力损耗，另一方面壳体内部预留了充足的安装空间，可以分层放置飞控板、电池、电调、信号接收机等核心航电部件，

　　壳体上盖和下壳的对接位置做了止口设计，装配后能实现一定的防尘防泼溅效果，适配户外复杂作业环境下的使用需求，避免小雨或者扬尘天气下内部电子元件出现故障。旋翼端的设计上，每个电机安装座都做了水平度校准基准面，保证电机轴垂直于机身水平面，避免安装倾斜导致的升力损耗和飞行偏航问题，旋翼采用常规的两叶正反桨搭配，相邻旋翼的旋转方向相反，抵消自旋扭矩，不需要额外的尾桨结构就能维持机身航向稳定。从安装边界来看，机腹位置预留了通用载荷安装位，支持挂载小型摄像模块、微量药箱、轻量测绘传感器等常见作业配件，安装孔位采用通用间距设计，不需要额外打孔改造就能适配多数市售的轻型作业配件；整机的轴距控制在中小尺寸区间，既可以在狭窄的楼宇间、林间空地灵活穿行，

　　也能保证足够的升力冗余，搭载标准载荷时的续航表现能满足单次小范围作业的需求。设计过程中也充分考虑了维护便利性，所有电子部件的走线都沿着机臂内侧的隐藏线槽布置，不会外露缠绕旋翼，出现部件故障时可以直接拆开对应位置的壳体盖板进行更换，不需要拆解整个机架；机臂本身的曲面结构做了等壁厚设计，采用注塑或者3D打印加工时的成型良品率更高，小批量试制时的加工成本更低，也方便后期替换受损的机臂部件。起落支脚的高度经过测算，能保证机腹挂载的设备离地面有足够的安全距离，起降时不会出现载荷磕碰地面的问题，同时支脚的弯曲形变区间做了限制，重着陆时的形变量不会触碰到机腹的电池或者载荷部件，避免核心部件受冲击损坏。整体结构没有多余的装饰性设计，所有曲面和结构特征都服务于功能需求，壳体表面的光滑曲面也方便清理作业后附着的药液、灰尘等污渍，长期户外使用后的维护成本更低。
