乘用车多辐条铝合金轮毂结构设计

　　作为行走系统的核心承载部件，轮毂的结构合理性直接决定整车行驶的平顺性、安全性与NVH表现，这款多辐条铝合金轮毂的设计，首先围绕乘用车日常行驶的全场景工况展开，覆盖城市铺装路面巡航、减速带冲击、小幅颠簸路面滤震、高速过弯侧向受力等常见使用场景，区别于钢制轮毂的冲压焊接成型逻辑，这款一体铸造成型的铝合金轮毂，在结构设计阶段就完成了受力路径的优化，轮辐采用不等厚渐变截面设计，在靠近轮心安装座的位置截面厚度更大，能够承接来自轮毂轴承的集中载荷，向轮辋方向延伸的过程中逐步收窄厚度，在保证整体结构强度的前提下尽可能降低簧下质量，簧下质量的降低能够有效减少悬挂系统的往复惯性，提升减震器对路面颠簸的响应速度，直接优化轮胎的接地性能。

　　轮辋部分采用标准乘用车轮缘尺寸设计，预留了标准轮胎安装的胎圈座结构，胎圈座的倾斜角度、圆角半径完全匹配常规真空胎的安装要求，无需额外改装即可适配对应规格的民用乘用车子午线轮胎，轮心位置的安装孔位采用节圆直径标准布局，匹配主流家用乘用车的轮毂轴承安装法兰，中心孔预留了足够的定位配合公差，能够保证安装后轮毂的回转精度，避免高速行驶时出现径向跳动引发的方向盘抖动问题。设计过程中针对轮辐的镂空结构做了多轮受力校核，每两根相邻轮辐之间的镂空区域，既承担了刹车系统散热通风的作用，能够让车辆制动过程中产生的热量通过镂空区域快速流通散出，避免刹车热衰减，同时也通过辐条的弧度设计分散了行驶过程中的冲击载荷，当车轮经过路面凸起受到垂直方向冲击时，

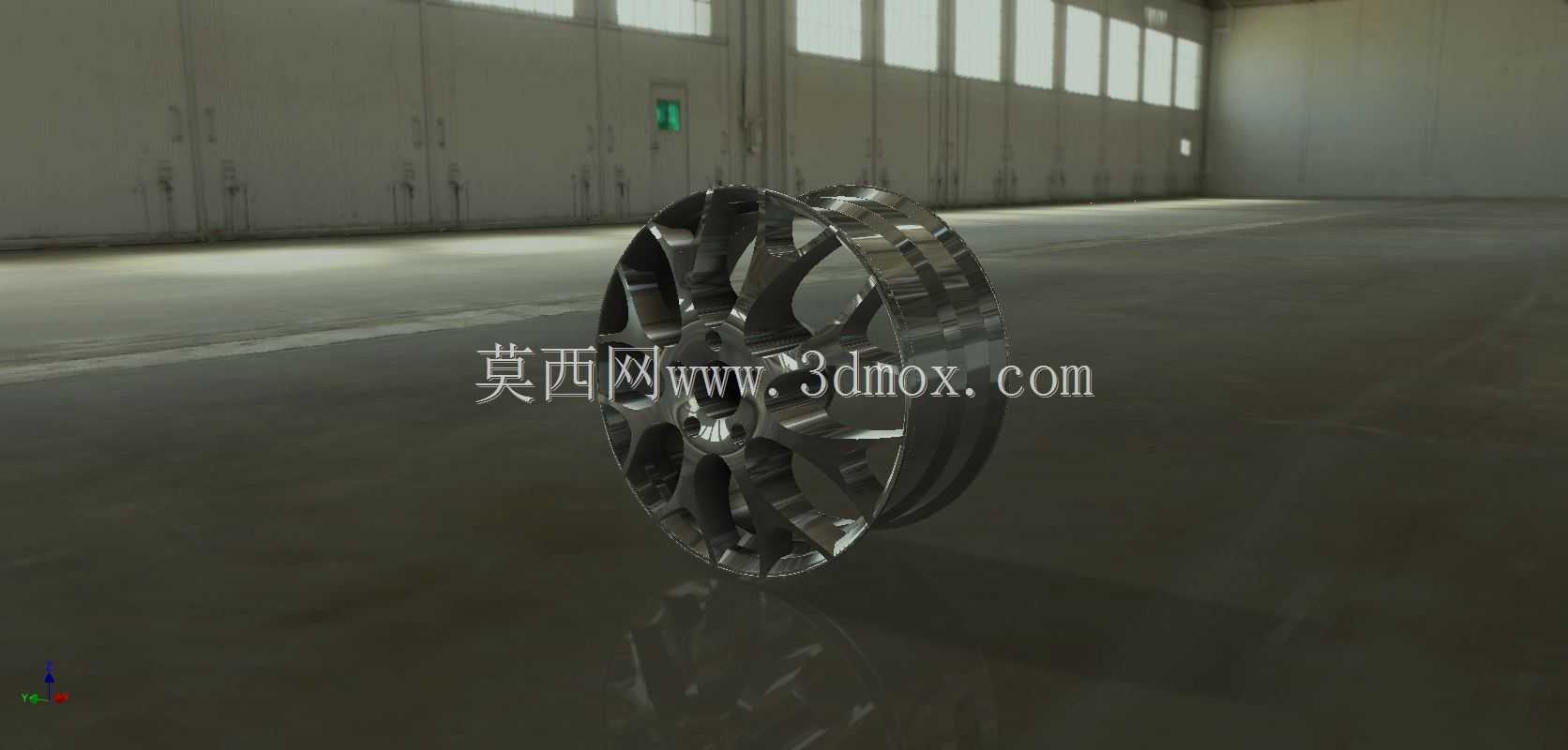

　　冲击力会沿着轮辐的弧形路径均匀传导至整个轮辋结构，避免局部应力集中导致的辐条断裂风险。轮毂的表面造型采用亮面切削的曲面设计，辐条的侧面做了微小的拔模斜度处理，既满足铸造生产的脱模工艺要求，也能够在车辆行驶过程中通过曲面反射光线提升外观质感，轮辋的边缘位置做了加厚的轮缘保护结构，当车辆靠边停车意外蹭到路沿石时，加厚的轮缘能够优先承受刮擦冲击，避免胎侧被轮辋硬边割伤，同时也减少轮辋本身变形的概率。安装边界层面，这款轮毂的偏距设计适配常规前置前驱家用车型的悬挂几何，安装后不会出现轮胎蹭到翼子板内衬或者悬挂摆臂的问题，轮辐背面预留了刹车卡钳的避让空间，即使后期升级更大尺寸的刹车卡钳，也不会出现卡钳与轮辐干涉的情况，整体重量控制在同尺寸铝合金轮毂的主流水平，既不会因为过重增加油耗，也不会因为过度减重牺牲结构强度，完全满足日常民用乘用车的使用强度要求。
