雪佛兰GMC车型附件传动张紧器结构

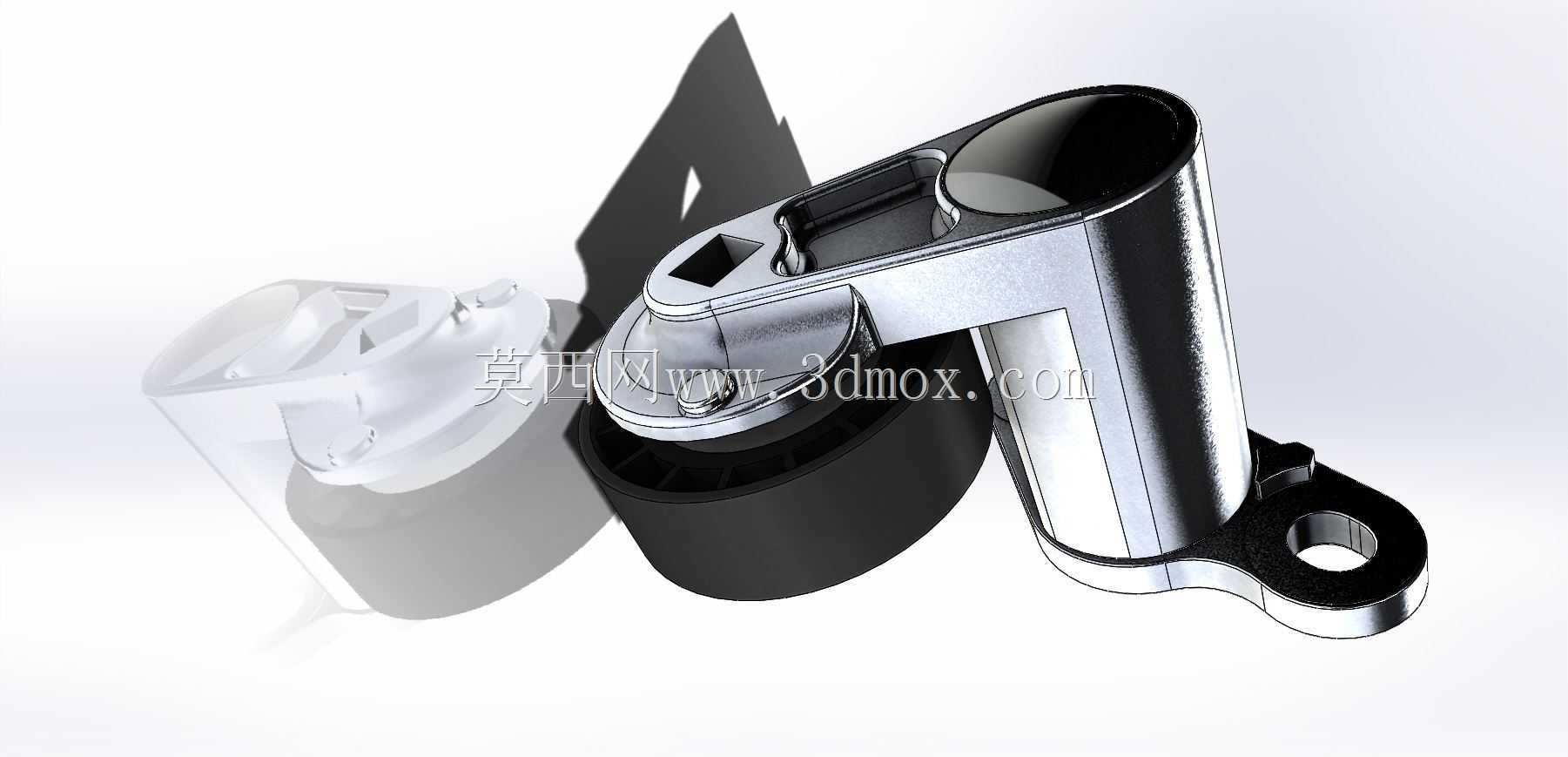

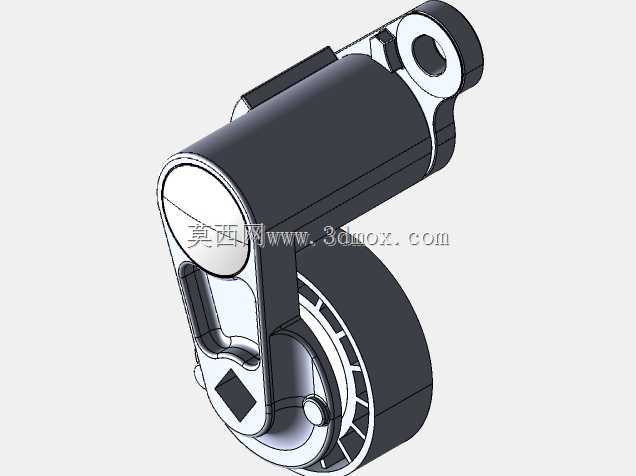

　　这款张紧器主要适配雪佛兰与GMC旗下多款量产乘用车型的前端附件传动系统，核心作用是为发动机外围附件驱动皮带提供持续稳定的张紧力，抵消皮带在长期运转过程中出现的蠕变伸长、工况波动带来的跳动量，避免皮带打滑、异响、偏磨甚至跳齿脱落的故障，保障发电机、空调压缩机、水泵等附件的动力传递稳定性。从结构设计来看，该张紧器采用偏心摆臂式结构，主体支撑臂为压铸铝合金材质，兼顾结构强度与轻量化需求，摆臂的旋转枢轴内置预紧扭簧，可根据皮带的实时张紧状态自动调整摆臂角度，维持张紧轮对皮带的压力处于设计区间内。张紧轮部分采用带密封轴承的包胶轮结构，轮面的橡胶层具备合适的硬度与阻尼特性，既能降低皮带运转过程中的振动传递，也能减少轮面与皮带之间的滑动磨损，

　　轴承的密封结构可阻挡发动机舱内的泥沙、油污侵入，延长部件的使用寿命。安装端采用单螺栓固定的耳式结构，安装耳上的定位孔与发动机缸体上的预装凸台精准匹配，安装时仅需对准定位销后拧紧紧固螺栓即可完成装配，无需额外调整张紧行程，大幅降低售后维修与产线装配的操作难度。设计过程中，工程师充分考虑了发动机舱内的布置边界，摆臂的摆动行程经过多轮运动仿真校核，在整个张紧行程范围内，摆臂、张紧轮都不会与周边的水管、线束、发动机缸体轮廓发生干涉，同时张紧轮的对中精度控制在0.5mm以内，避免皮带出现偏磨导致的早期失效。从功能特性上看，该张紧器的阻尼结构可吸收皮带运转时的横向振动，降低附件传动系统的NVH表现，避免怠速或急加速工况下出现皮带异响。

　　预紧扭簧的扭矩特性经过匹配调校，在皮带全新状态下不会出现张紧力过大导致的皮带、附件轴承过载，在皮带达到磨损极限伸长量时，仍能提供足够的张紧力避免打滑，覆盖皮带全生命周期的使用需求。结构上的加强筋布置在摆臂的应力集中区域，通过有限元分析优化了筋位的走向与厚度，在发动机全工况的振动、温度交变环境下，摆臂不会出现变形、开裂的问题。安装边界方面，该张紧器的固定螺栓规格为M10，安装扭矩要求为25N·m，张紧轮的工作面直径为65mm，摆臂的总摆动角度为15度，适配宽度为20mm的多楔带，安装后张紧轮对皮带的初始压力控制在180-220N区间，完全匹配对应车型附件传动系统的设计参数。在实际装车场景中，

　　该张紧器可覆盖-40℃到120℃的工作温度区间，适应不同地域的使用环境，密封轴承的设计可满足15万公里以上的使用寿命要求，无需中途维护保养。设计时还考虑了售后维修的便利性，摆臂上预留了方榫操作位，维修时可直接用棘轮扳手扳动摆臂压缩弹簧，即可快速完成皮带的拆卸与安装，无需额外的专用工具，降低售后维修的时间成本。
