3/8螺距丝杆配套蜗轮传动零件结构

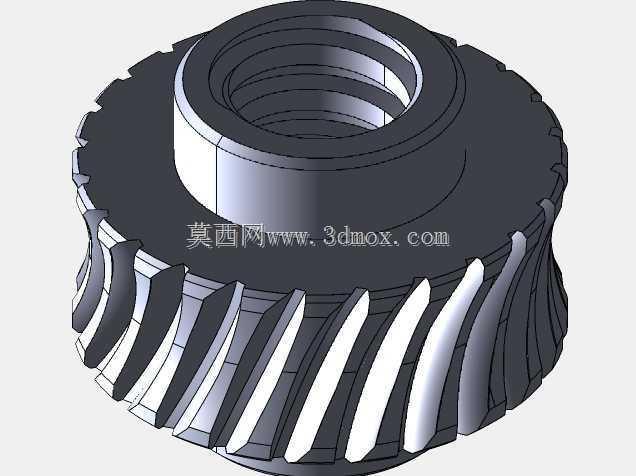

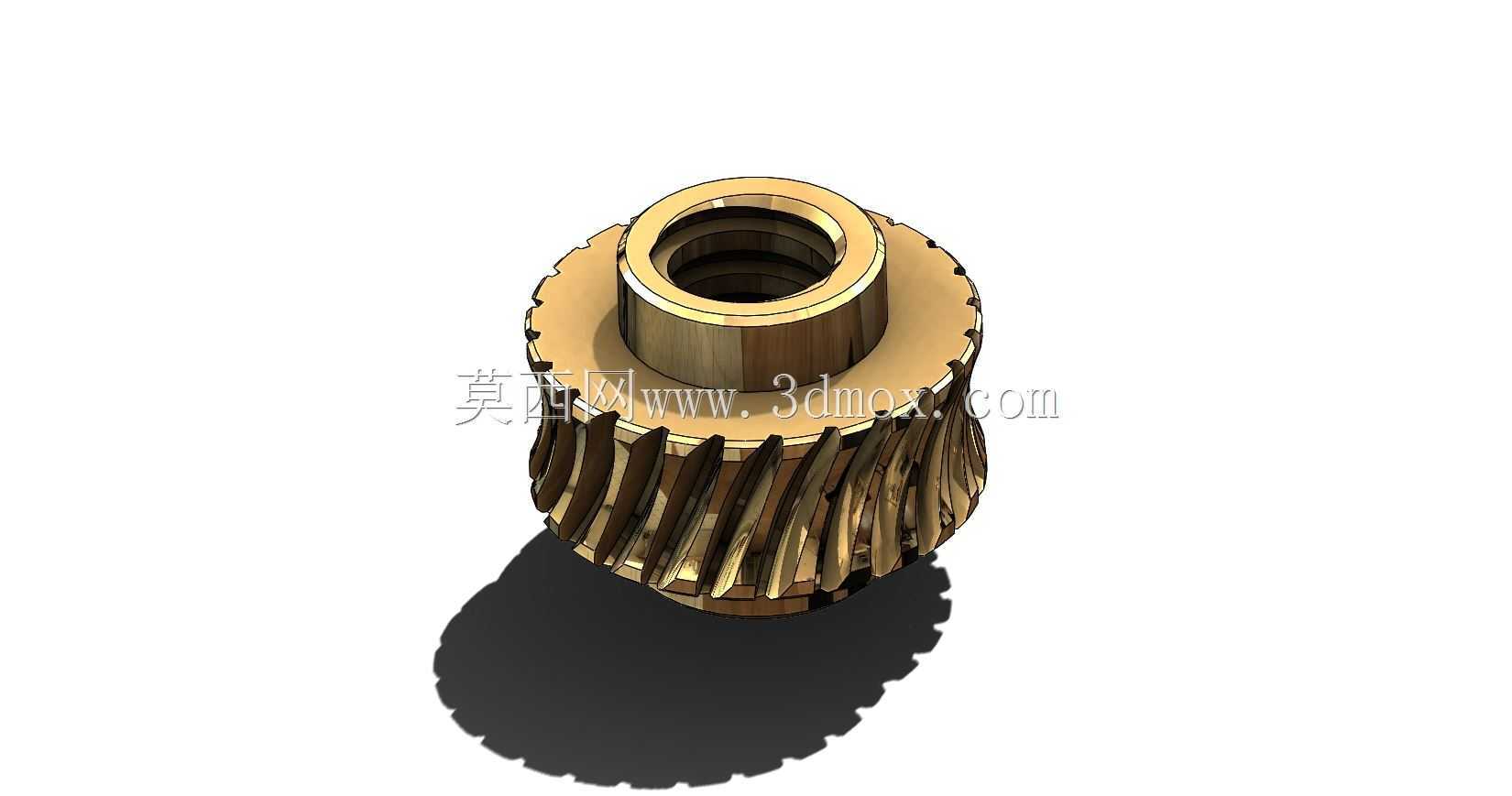

　　在轻载进给传动、小型调节机构的传动链路里，这类适配3/8英寸螺距丝杆的蜗轮零件，是实现交错轴动力传递、降低输出转速同时放大输出扭矩的核心啮合部件，常见于小型工装调节台、流体阀组驱动端、轻工设备的进给工位，承担着把丝杆的直线往复运动或者配套蜗杆的旋转运动，转化为受控旋转输出的作用，和普通圆柱齿轮不同，这类蜗轮的齿向是沿着轴向呈螺旋状排布，和对应丝杆的牙型完全匹配，啮合过程中是多齿同时接触，传动平稳性远高于直齿交错传动，运行时的冲击和噪音都能控制在较低水平，适合对传动平顺性有要求的手动调节或者小功率驱动场景。从结构设计上看，零件整体分为上部的安装定位台和下部的斜齿齿圈两部分，上部的同轴内孔是和输出轴配合的安装基准，

　　内孔的尺寸公差按照基孔制过渡配合设计，既保证装配后不会出现径向窜动，也能满足常温下的压装或者热装装配要求，定位台的外圆是装配时的轴向定位面，和配套支座的止口贴合后，能保证蜗轮的回转中心和安装基面的垂直度，避免齿面啮合时出现偏载。下部的齿圈部分，齿形是按照对应3/8螺距丝杆的牙型参数做的包络设计，齿向螺旋角和丝杆的螺纹升角完全匹配，保证啮合时齿面是线接触而非点接触，提升接触强度和耐磨性能，齿顶和齿根都做了小圆角过渡，避免热处理或者长期受载时出现应力集中导致的崩齿问题，齿宽的设计刚好覆盖丝杆的啮合行程，既不会因为齿宽过宽造成材料浪费和装配空间冗余，也不会因为齿宽不足导致啮合接触面积不够、承载能力下降。在实际应用场景中，

　　这类蜗轮不需要配套独立的蜗杆零件，直接和传动丝杆啮合，省去了额外的传动零件，能大幅压缩整个传动机构的轴向和径向安装空间，很多小型手动调节的流体控制设备里，就是用这类蜗轮直接和阀杆丝杆配合，转动蜗轮就能带动丝杆做直线位移，实现阀门开度的精准调节，因为多齿啮合的自锁特性，当调节到目标开度后，不需要额外的锁紧机构，就能靠齿面间的摩擦力保持位置，不会因为介质压力或者设备振动出现开度漂移。做三维建模的时候，这类零件的建模难点在于螺旋齿面的生成，不能用普通的拉伸或者切除命令直接生成，需要先根据丝杆的螺距、牙型角、中径参数建立螺旋线引导路径，再把齿形截面沿着引导路径做扫描切除，同时要对齿端做修缘处理，避免装配时齿端和丝杆牙型发生卡滞，

　　建模过程中还要严格控制内孔和齿圈的同轴度公差，基准统一选择内孔轴线作为所有形位公差的基准，保证后续加工时一次装夹就能完成内孔、定位台外圆和齿面的加工，减少装夹误差带来的啮合偏差。安装边界方面，这类蜗轮的径向最大尺寸就是齿顶圆直径，设计配套安装腔的时候，径向要留出不小于1.5mm的间隙，避免齿顶和腔体内壁发生刮擦，轴向的安装尺寸要匹配定位台的高度，保证装配后蜗轮的齿面宽度中心和丝杆的轴线处于同一平面，避免出现啮合错位，导致传动卡滞或者齿面异常磨损，零件的材质一般选择锡青铜或者高强度耐磨尼龙，根据负载大小选择，金属材质适合有持续动力输入的传动场景，尼龙材质适合手动调节、低负载的场景，能进一步降低传动噪音，不需要额外的润滑维护。在设备选型匹配的时候，首先要确认适配丝杆的螺距和牙型，保证齿形参数完全匹配，其次要核算传动比和输出扭矩是否满足工位的负载要求，还要核对安装内孔的尺寸和输出轴的直径是否一致，避免出现装配干涉，这类蜗轮因为是和丝杆直接啮合，传动效率比普通蜗轮蜗杆副略高，同时具备一定的反向自锁能力，在很多不需要高速传动、只需要精准调节位置的工位上，比齿轮齿条传动或者普通带传动的结构更紧凑，调节精度也更高，不会出现带传动的弹性滑动问题，也不会像齿轮齿条传动那样需要额外的导向和锁紧结构。
