电动越野摩托后轮挡泥板结构设计

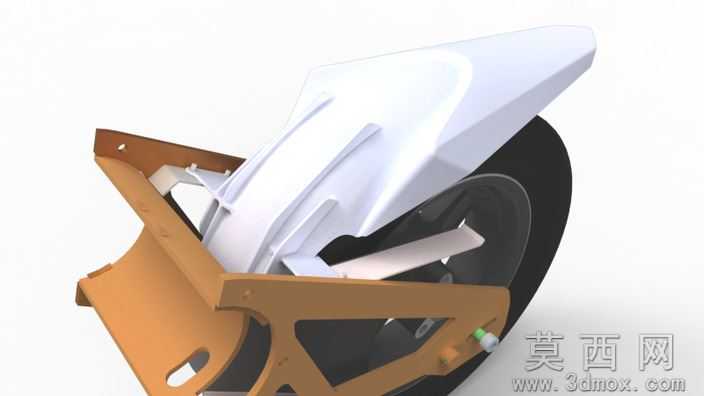

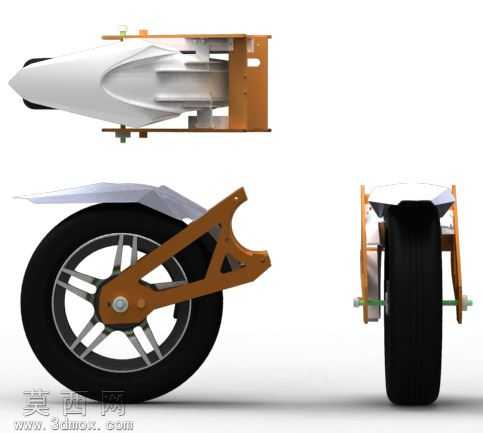

本作品为电动越野摩托车后轮挡泥板组件的三维设计成果，建模阶段以越野摩托后轮的运动边界、泥水飞溅轨迹为核心设计依据，先通过草绘勾勒挡泥板的基础轮廓，结合后轮的转动包络线反复调整曲面弧度，既保证挡泥板能够完整覆盖后轮上部的飞溅区域，又避免与轮胎、后减震、后摇臂等周边部件产生运动干涉。建模过程中采用曲面建模与实体建模结合的方式，白色挡泥板主体部分通过多段引导线放样生成流畅的曲面造型，表面增设的加强筋结构既提升了塑料件的结构强度，避免车辆行驶过程中受震动产生形变，又通过线条走向强化了越野车型的运动视觉风格。配套的棕褐色安装支架采用实体拉伸、切除命令完成结构搭建，支架上预留的多个安装孔位严格匹配越野摩托后摇臂的安装点位，镂空的减重孔设计在保证支架结构刚性的前提下，尽可能降低了配件自重，减少车辆的非簧载质量。材质渲染阶段，白色挡泥板主体赋予耐冲击ABS塑料材质，调整材质的哑光质感与细微颗粒度，还原越野摩托塑料覆盖件的真实触感，安装支架赋予磨砂金属材质，模拟钢制支架经喷塑处理后的表面质感，轮胎部分赋予带细微胎纹纹理的橡胶材质，通过光影调整突出不同部件的材质差异。结构设计上充分考虑越野场景的使用需求，挡泥板与支架之间通过卡扣与螺栓结合的方式连接，既保证装配的牢固性，也便于后期损坏后的拆卸更换，挡泥板的尾部做了上翘收窄处理，避免越野行驶过程中剐蹭地面或障碍物，支架的连接臂做了折弯强化处理，能够承受越野颠簸路段产生的冲击力，整体结构兼顾实用性与外观协调性，可直接用于越野摩托改装配件的开发参考或3D打印验证。
