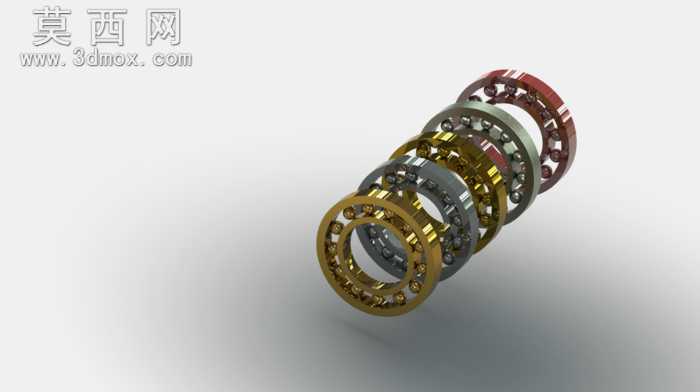

多色彩分层展示滚动轴承三维设计作品

本作品为滚动轴承的三维建模设计成果，采用SolidWorks完成全参数化建模流程，建模阶段严格遵循滚动轴承的标准结构尺寸规范，依次完成内圈、外圈、滚动体、保持架四大核心组成部分的特征构建：首先通过旋转凸台命令生成内外圈的基础环形基体，针对滚道部位采用精确的圆弧截面轮廓约束，保证滚道曲率与滚动体的配合公差符合通用机械零件的设计要求；滚动体采用球体特征阵列完成圆周均布排布，阵列过程严格控制节圆直径与等分角度，确保每颗滚动体在滚道内的位置精度；保持架部分通过拉伸、切除命令完成兜孔结构设计，保证兜孔与滚动体的间隙符合装配要求，整体建模过程全程添加几何约束与尺寸关联，实现模型的参数化可编辑，可根据不同规格需求快速调整轴承内径、外径、宽度等核心参数。渲染阶段针对不同部件赋予差异化材质以实现分层展示效果：最外侧轴承外圈赋予酒红色金属烤漆材质，添加细微的金属颗粒质感与清漆层反射效果，相邻外圈采用枪灰色磨砂金属材质模拟淬硬轴承钢的哑光质感，中间层保持架分别赋予黄铜、亮金等不同色泽的金属材质，滚动体统一赋予高抛光铬钢材质，添加高反射率与低粗糙度参数模拟钢球的镜面光泽效果；场景布置采用柔和的三点布光方案，主光源提供主要照明并投射柔和阴影，辅助光源消除暗部死黑，轮廓光勾勒轴承边缘的金属高光，背景采用浅灰色渐变背景突出主体，渲染输出时开启全局照明与环境光遮蔽效果，让不同色彩的轴承层叠摆放时结构层次清晰，各部件的装配关系一目了然。设计思路上采用分层叠放的展示形式，打破常规轴承单一外观的展示局限，通过差异化色彩区分不同套圈与保持架部件，让观看者可以直观清晰地辨识轴承的内部组成结构，既可以作为机械设计教学的演示素材，帮助初学者快速理解滚动轴承的装配构成，也可用于五金配件产品的展示宣传素材，模型整体结构严谨，尺寸符合通用轴承的规格标准，各部件之间无干涉问题，可直接用于虚拟装配、运动仿真等后续设计环节。
