KY-019型5V单路继电器控制模块

　　这款5V规格的单路继电器模组，是弱电控制强电回路里极为常用的接口转换部件，日常在学生电子竞赛作品、小型自动化测试治具、智能家居改造项目、工业现场分布式IO扩展节点里都能见到它的身影，核心作用是把主控板输出的TTL电平控制信号，转化为能够通断交直流负载回路的触点动作，解决低压控制信号无法直接驱动大功率负载的匹配问题。从结构设计来看，模组采用两层堆叠的布局思路，底层是1.6mm厚的FR-4环氧玻纤PCB基板，板边做了圆角处理避免装配时刮伤导线，基板上预留了三个直径3.2mm的圆形安装孔，孔位做了沉锡处理保证安装时的接地导通性，安装孔的中心距完全兼容通用面包板、传感器安装支架的孔位规范，既可以直接插在标准2.

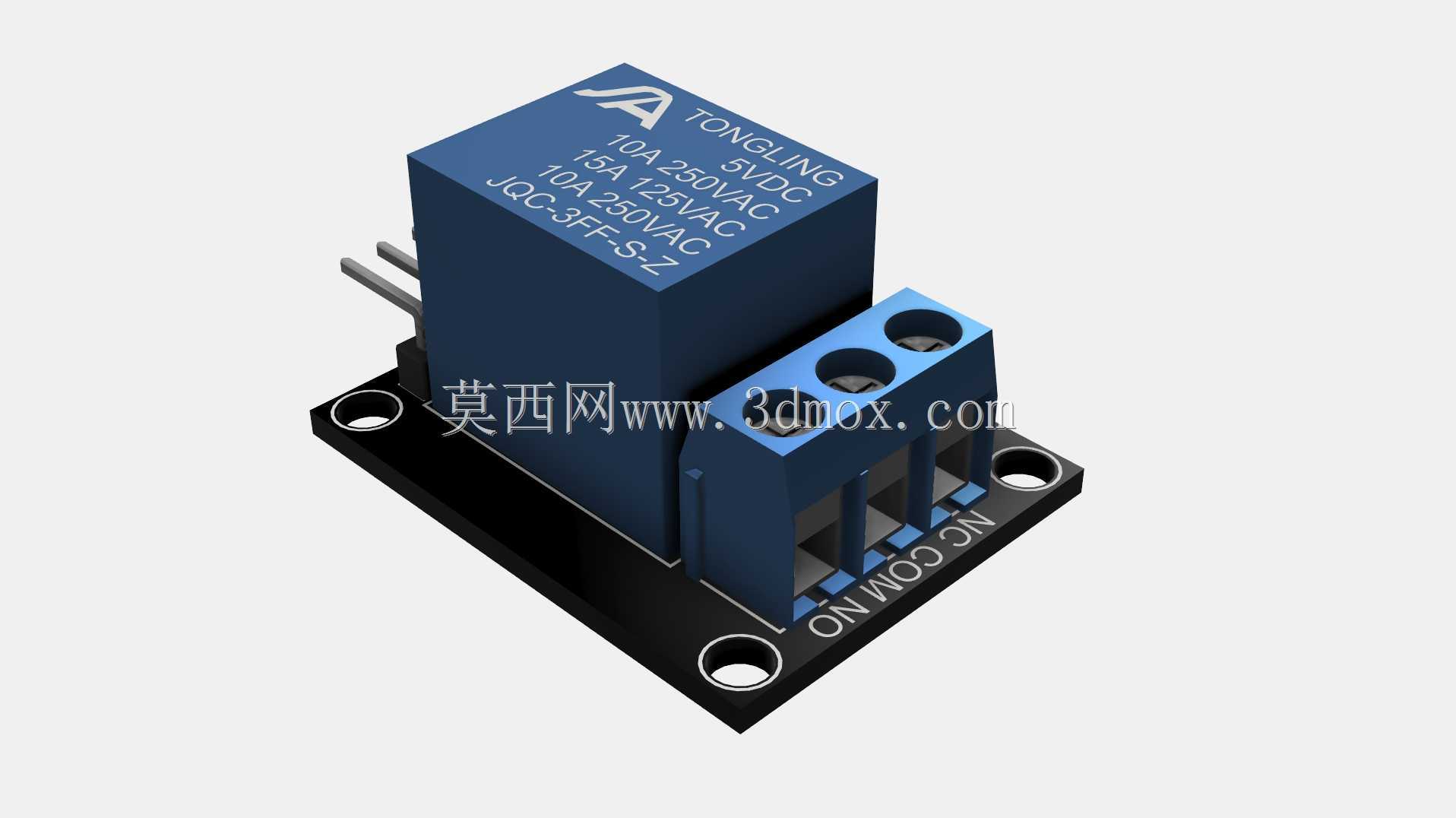

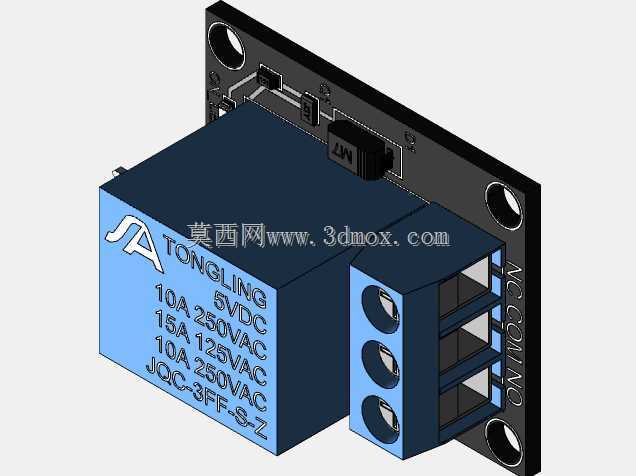

　　54mm间距的面包板上做原型验证，也可以通过M3铜柱固定在设备内部的安装平面上，安装边界不会超出基板轮廓3mm以上，不会和周边相邻的电子元件产生结构干涉。上层直接焊接成品密封继电器本体，继电器本体采用蓝色阻燃PBT外壳封装，外壳表面丝印了触点容量参数、线圈电压规格与引脚定义，方便装配和检修时快速识别参数；继电器的输出端引出了三个接线端子，采用蓝色栅栏式接线座，端子的压线螺丝为M3规格，能够可靠压接0.5-2.5平方毫米的多股铜芯导线，端子旁丝印了NO、COM、NC的触点标识，分别对应常开触点、公共端、常闭触点，接线时不需要额外查阅手册就能完成回路接线，降低现场接线的出错概率。控制端采用标准3Pin排针引出，排针间距2.54mm，

　　引脚定义为信号输入、5V电源、接地，完全兼容市面上主流的开源主控板接口规范，不需要额外制作转接线缆就能直接插接使用；PCB板上在继电器线圈旁集成了贴片LED状态指示灯，当控制端输入有效触发电平时，LED点亮直观指示继电器处于吸合状态，在调试阶段不需要万用表测量就能快速判断控制信号是否正常送达，大幅提升原型调试的效率。从实际使用的工况适配来看，这款继电器模组的触点支持250V交流回路下10A的阻性负载通断，也支持30V直流回路下10A负载的通断，能够覆盖日常小型风机、电磁阀、指示灯串、低压加热片这类常见负载的控制需求，线圈侧仅需要5V直流供电，触发电流不到20mA，普通单片机IO口直接输出就能驱动，不需要额外增加驱动放大电路。

　　设计时特意在继电器线圈两端并联了续流二极管，避免线圈断电时的反向电动势击穿前端的主控芯片，同时在电源回路里增加了电源指示与滤波电容，抑制供电线路上的尖峰干扰，避免继电器出现误吸合的情况。在结构建模的时候，需要重点注意接线端子的突出高度，继电器本体顶部距离PCB板面的高度为15.2mm，接线端子顶部距离板面高度为12.8mm，排针顶部距离板面高度为8.5mm，在做整机结构布局的时候，继电器上方需要预留至少2mm的安全间隙，避免和上层的结构件或者PCB板产生挤压；三个安装孔的中心分别位于基板的两个对角与侧边中点位置，建模时需要准确还原安装孔的沉台尺寸，保证装配时铜柱能够完全贴合板面不会出现翘起。另外需要注意继电器本体上的引脚折弯角度，引脚穿过PCB板后的焊接长度控制在1.5mm以内，避免焊锡过长和下方的导电结构产生短路。这款模组本身不需要做额外的参数配置，只要按照引脚定义接好控制线与电源线，就能直接实现负载回路的通断控制，对于做小型设备开发、电子原型制作的结构设计人员来说，准确还原这个模组的三维尺寸，能够在整机设计阶段提前规避装配干涉、接线空间不足的问题，也能提前预留好接线操作的手指操作空间，避免后期打样后出现接线困难、元件挤压的问题。在做设备内部的布线规划时，要注意继电器强电接线侧和弱电控制侧的走线分开，模型里也可以通过不同的材质颜色区分强弱电区域，给后续的布线设计提供明确的参考。
