可编程延时继电器控制模块结构设计

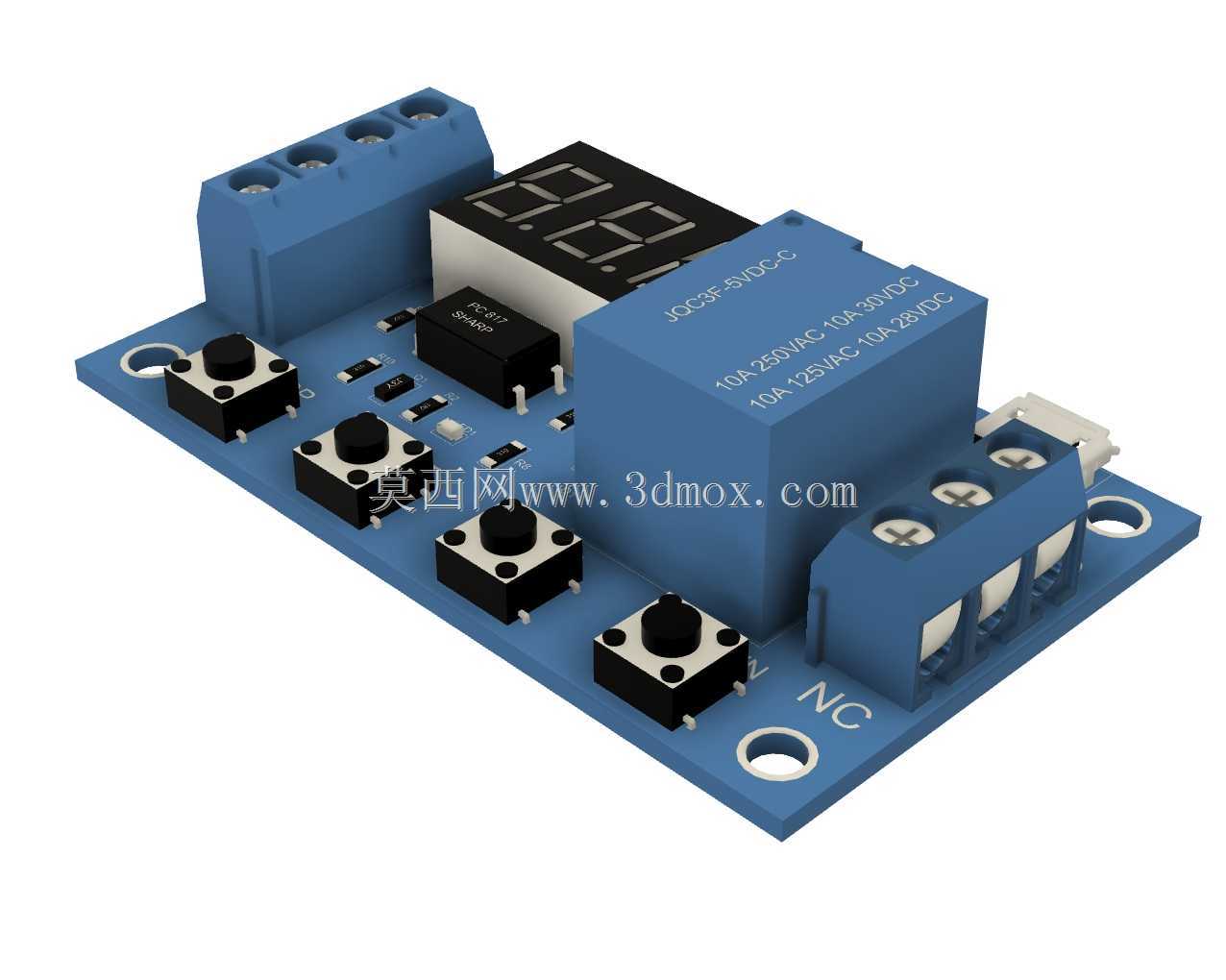

　　这款延时控制类继电器模块，主要面向低压电气控制场景中的定时通断、延时释放需求设计，常见于小型自动化设备的时序控制回路、照明延时关断、电机启动延时保护、电气设备间歇工作控制等场景，替代传统的RC延时电路与机械时间继电器，解决传统延时器件参数调整不便、延时精度不足、显示不直观的痛点。从结构设计来看，模块采用标准FR-4玻纤电路板作为承载基体，整体布局遵循低压电气安全间距要求，强电接线区域与弱电控制区域做了物理分区，避免接线时误触低压控制电路造成器件损坏。板载核心功率器件为蓝色密封式电磁继电器，布置在板卡靠近强电接线端子的一侧，缩短大电流走线路径，减少线路压降与发热，继电器旁预留了续流二极管的焊接位置，可在继电器线圈断电时释放反向电动势，

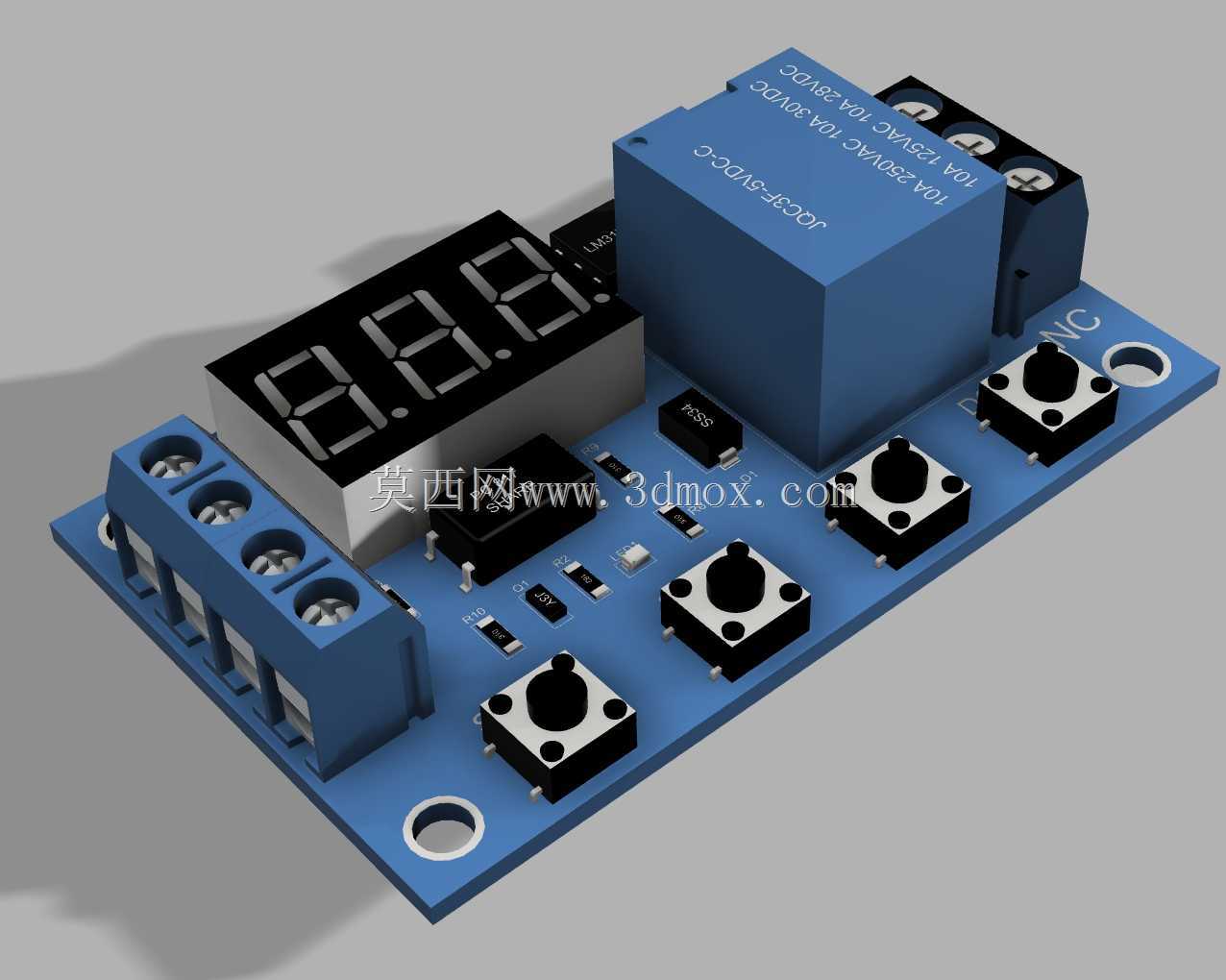

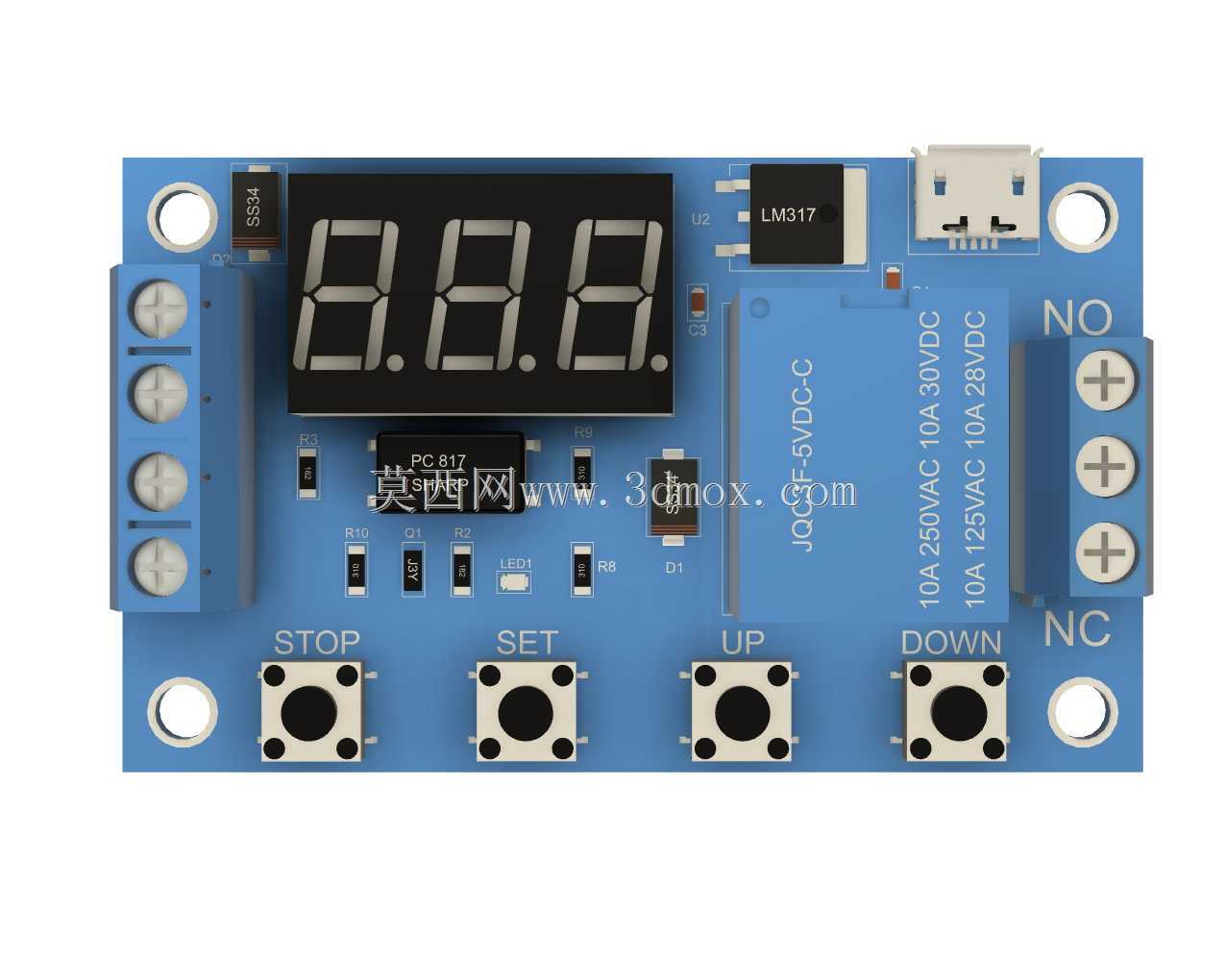

　　保护前端驱动器件不被击穿。显示部分采用三位共阳数码管，布置在板卡视觉中心位置，数码管做了30度左右的倾斜安装设计，当模块安装在电控柜导轨或设备面板上时，操作人员站立视角可直接读取当前延时参数，无需俯身或调整视角，数码管周边做了黑色遮光边框处理，减少车间强光环境下的显示反光问题，提升参数读取清晰度。参数设置部分采用五颗独立轻触按键，沿板卡纵向等间距排布，按键选用带黑色键帽的立式轻触开关，键帽高度高出电路板表面7mm，操作时无需借助工具，直接用手指按压即可完成参数调整，按键功能分别对应参数移位、数值加、数值减、功能切换、设置确认，操作逻辑符合工业现场操作人员的使用习惯，无需复杂培训即可完成延时参数的设置。

　　接线端子部分采用蓝色栅栏式接线端子，分别布置在板卡的左右两侧，左侧为电源输入与控制信号输入端，右侧为继电器常开常闭输出端，端子间距为5.08mm，满足250V/10A的载流要求，接线时可直接将剥好的导线插入端子拧紧螺丝即可，无需额外压接冷压端子，适配现场快速接线的需求。板卡的四个角预留了直径3.2mm的安装孔，可直接用M3螺丝将模块固定在设备内壁或电控箱安装板上，也可适配标准35mm导轨安装卡扣，满足不同安装场景的固定需求。电路设计上，模块内置高精度时钟晶振，延时调节最小步进为0.1秒，最大延时时长可达999分钟，覆盖了从毫秒级短时延时到十几小时长延时的绝大多数工业控制场景，继电器输出端支持常开常闭两路触点输出，

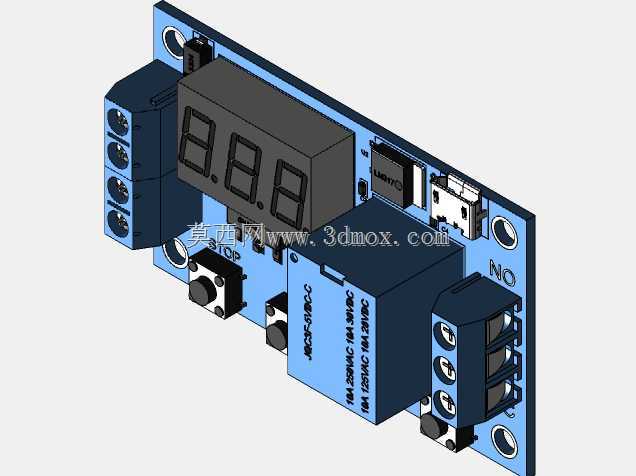

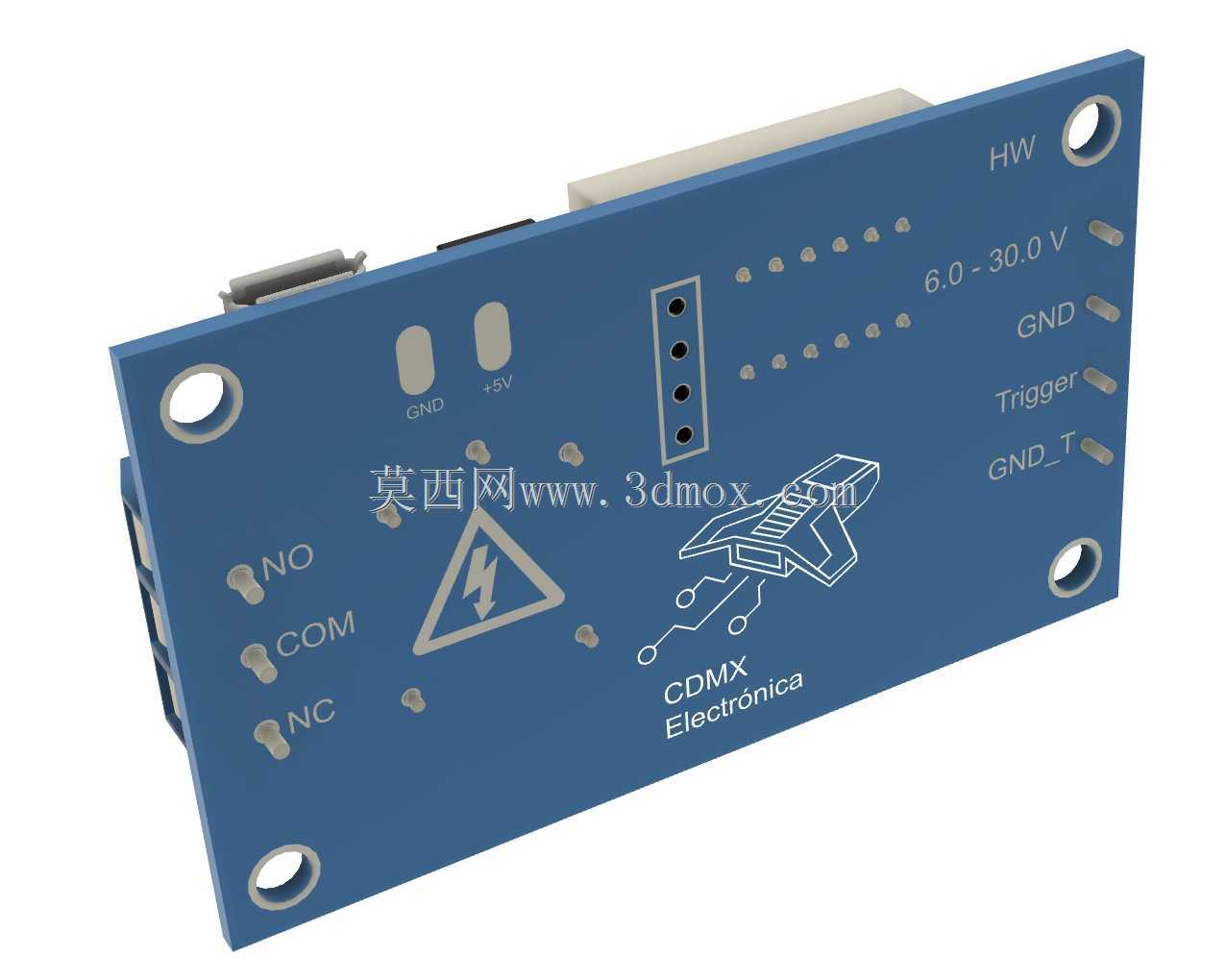

　　可根据控制需求选择接通或断开负载，模块供电支持宽电压输入，适配常见的直流12V、24V电控系统供电，无需额外配置电源转换模块。在结构细节处理上，所有贴片元件均布置在电路板的焊接面，正面仅保留接插件、按键、数码管、继电器等需要操作或接线的器件，减少正面元件高度差，避免积灰造成的电路短路问题，电路板表面做了阻焊层处理，焊盘做了沉金工艺，提升焊接可靠性与抗氧化能力，适合在工业车间多尘、有一定湿度的环境下长期稳定工作。从建模角度来看，该模型完整还原了模块上所有器件的外形尺寸与安装位置，包括继电器的引脚排布、数码管的段码显示区域、按键的按压行程空间、接线端子的螺丝孔位，可直接用于电控柜的布局设计、设备操作面板的开孔定位，提前验证模块与周边器件的安装干涉问题，减少实际装配时的改造成本。
