CARLOGAVAZZI三相电压相位反转保护继电器

　　在低压配电与工业电机控制回路的设计选型中，三相电压的相序正确性直接决定了三相异步电机、伺服驱动主回路等负载的运行安全，一旦出现进线相序接反、缺相或者电压偏移超出阈值的情况，轻则导致电机反转引发传动机构机械损伤，重则造成设备堵转烧毁、生产工序中断，这类故障在现场施工接错线、临时供电切换后出现的概率极高，因此相序与电压保护类继电器是配电回路里不可或缺的保护元件。本次呈现的这款CARLO GAVAZZI品牌三相电压继电器，核心功能就是实时监测三相供电回路的相序状态，一旦检测到相位反转、缺相、三相电压不平衡度超出设定阈值、过压或者欠压的情况，就会快速触发输出触点动作，切断后端负载的控制回路供电，避免故障状态下设备强行启动造成不可逆的损坏。

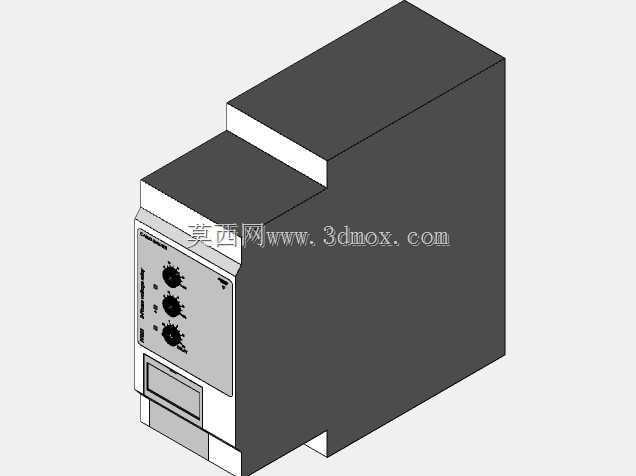

　　从三维模型呈现的结构来看，这款产品采用了标准导轨式安装的壳体设计，整体为阶梯式的长方体结构，前端操作面预留了三个调节旋钮，分别对应过压阈值、欠压阈值、动作延时时间的参数整定，旋钮旁带有清晰的刻度标识，方便现场调试人员根据实际供电工况快速设定保护参数，操作面下方设置了状态指示窗口，能够直观显示继电器的供电状态、故障触发状态，运维人员巡检时无需额外测量就能快速判断回路保护状态。在设计建模过程中，首先要严格把控安装边界尺寸，这类继电器适配行业通用的35mm标准DIN导轨安装，壳体的宽度、深度、高度尺寸完全匹配低压配电柜内的元器件安装模数，背部的导轨卡扣结构做了精准还原，安装时只需对准导轨推入即可完成固定，

　　拆卸时通过卡扣的解锁结构就能快速取下，无需额外的固定螺丝，能够大幅提升柜内装配的效率。前端的接线端子排布在壳体上下两端，端子的间距、接线孔的尺寸完全符合低压电器的安全间距要求，建模时还原了端子的防误触挡板结构，避免接线后裸露的带电部分引发短路风险，同时端子的标识位置也和实物一致，方便现场接线时对应三相进线、输出触点的接线位，减少接错线的概率。从实际应用场景来看，这类继电器广泛应用在工厂低压配电柜、电机控制中心、自动化生产线的设备进线端、电梯控制回路、起重设备供电回路等对三相相序有严格要求的场合，相比传统的熔断器、断路器类保护元件，它能够实现更精准的电参数阈值保护，动作响应速度更快，而且可以根据不同负载的耐受能力灵活调整保护参数，

　　适配性更强。建模过程中对壳体的散热结构也做了还原，壳体侧面预留了细微的散热格栅，因为继电器长期处于带电工作状态，内部的检测电路会产生一定的热量，格栅结构能够形成自然对流的散热通道，保证内部元器件工作在允许的温度范围内，延长产品的使用寿命。前端面板的防护等级适配柜内安装的使用场景，操作面的旋钮和指示窗都做了密封处理，能够抵御柜内的灰尘、潮气侵入，避免长期使用后出现旋钮卡涩、指示模糊的问题。在进行柜内布局三维设计时，这款继电器的模型可以直接导入配电盘的装配模型中，提前核对和相邻断路器、接触器、端子排的安装间距，预留出足够的接线操作空间，避免现场安装时出现元器件干涉、接线空间不足的问题，同时可以通过模型模拟走线路径，优化柜内的布线工艺，让整个配电回路的布局更加规整合理。
