富恩特康穆塔5V2A开关电源结构设计

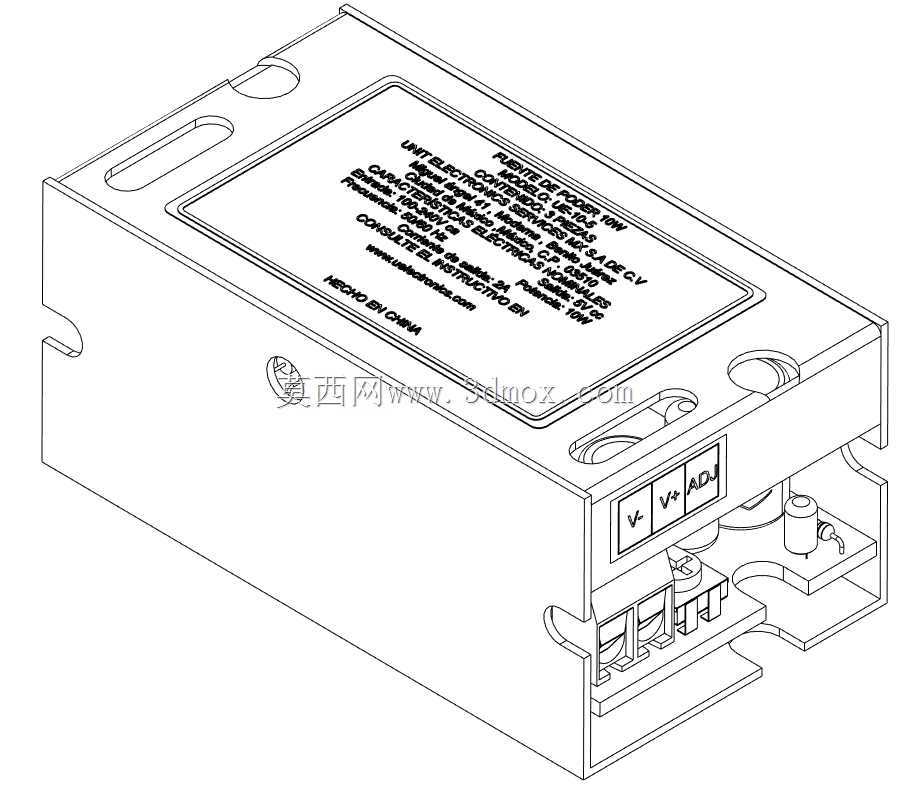

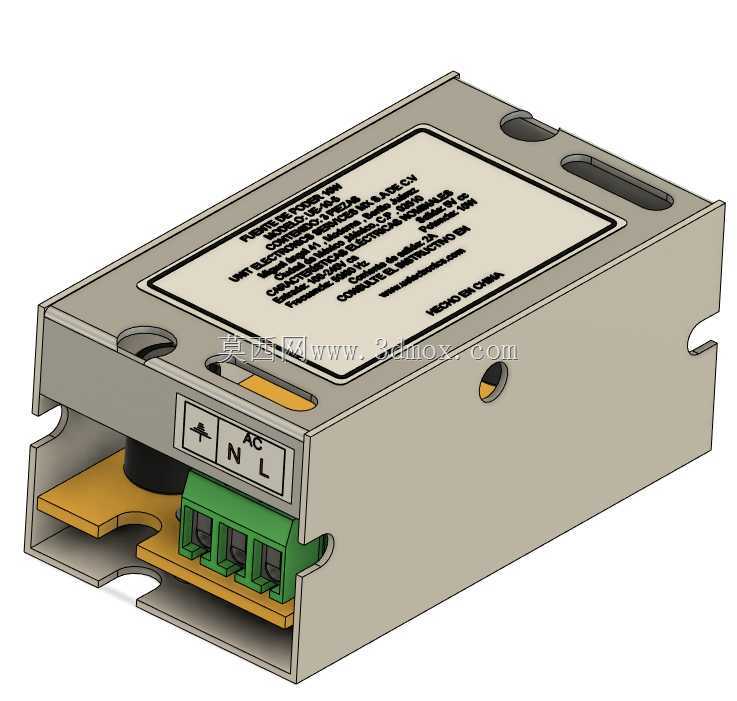

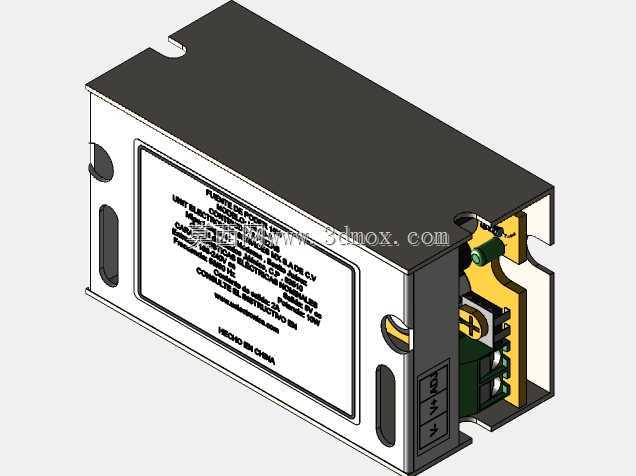

　　这款低压供电转换单元的三维结构设计，核心围绕小功率直流供电场景的实际安装与使用需求展开，在做结构拆分建模时，最先考量的是嵌入式安装场景的边界约束——这类小功率电源常被集成在小型工控终端、桌面传感采集节点、低功耗通讯模组内部，安装位往往预留空间局促，因此外壳采用卡扣拼接式结构，没有额外的外露固定螺丝，既压缩了整体装配占用的空间，也能在产线装配时减少锁付工序，提升组装效率。从内部结构排布来看，建模时特意将高压输入侧与低压输出侧做了物理隔离，中间预留了足够的电气间隙，避免高压串扰影响低压侧输出稳定性，输入侧的接线端口做了防呆卡槽设计，装配时不会出现正负极接反的问题，输出端的焊盘位置预留了足够的走线空间，

　　方便后续集成时直接焊接引线或者插接对接端子。外壳侧面预留的长圆形散热槽，是结合实际温升测试结果做的结构优化，这类2A输出的小电源在满负载运行时，内部整流元件、变压器绕组会产生一定热量，开槽位置刚好对应内部发热元件的排布区域，不用额外加装散热片就能满足自然对流散热需求，同时开槽的宽度做了严格控制，避免外界异物掉入壳体内部造成电路短路。外壳顶面的标识区域做了下沉式凹槽设计，后续粘贴参数铭牌时不会因为装配剐蹭导致标识脱落，标识内容的排版位置也在建模时做了预留，不会和壳体的卡扣结构、安装定位柱产生干涉。在安装适配性上，壳体两侧的定位卡槽可以兼容标准DIN导轨的卡扣安装，也能直接通过壳体边角的预留孔位用螺丝固定在设备内部的安装板上，

　　两种安装方式的结构都集成在同一套外壳模型里，不用针对不同安装场景重新开模，能有效降低生产端的模具成本。内部的元件排布建模完全按照实际电路BOM的尺寸做匹配，变压器、电解电容、整流桥、稳压芯片的位置都和实际量产的排布一致，结构件之间的预留间隙刚好满足元件引脚的弯折、走线空间，不会出现装配时元件和壳体顶死的问题，输出端的滤波电容位置特意做了限位筋，在设备受到振动冲击时，电容不会出现引脚脱焊的问题，提升整体结构的抗振性能。做结构校验时，重点核对了插拔接线时的受力路径，接线端口的位置做了加厚的支撑筋，反复插拔接线端子时不会出现端口开裂的情况，壳体的拼接卡扣做了倒钩角度优化，装配到位后会有明显的卡位反馈，日常维护拆解时也不会轻易断裂，能满足多次拆装的使用需求。整体外形的边角都做了R角处理，既避免装配时划伤操作人员，也能在嵌入式安装时顺利推入预留的安装仓，不会因为直角棱边卡滞在安装位的缝隙里。
