带电解电容的直流降压变换电路板

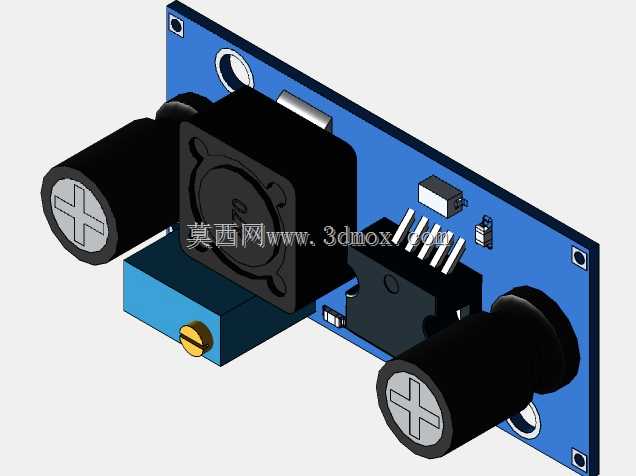

　　这款直流降压变换模块的三维模型，完整还原了实物PCB板载元件的布局与结构细节，可直接用于电源类产品的结构预演、整机装配干涉检查，也能作为教学演示、电子实训的三维参考素材。从实际工程应用场景来看，这类模块常被嵌入小型工控设备、DIY电子装置、低压供电的传感检测单元中，负责将较高的直流输入电压转换为负载所需的稳定低压输出，替代传统的线性稳压方案，减少发热损耗，提升供电效率。模型还原的板载元件包含两颗直插电解电容，分别布置在PCB板的输入、输出侧，用于滤除电压纹波，稳定输入输出端的电压波动；板载的可调电位器可通过旋转调节输出电压值，适配不同负载的供电需求，建模时还原了电位器调节旋钮的外露结构，方便设计时预留调节操作的空间边界。

　　PCB板上预留的两个固定安装孔，建模时严格按照实物孔位尺寸还原，设计整机结构时可直接匹配M3规格的固定螺丝，安装孔的位置避开了板上所有元件的投影区域，不会出现螺丝与元件干涉的问题。板载的直流输入接口采用常见的圆柱DC插座，输出侧预留了排针焊位，建模时还原了排针的引脚间距与高度，方便设计时匹配对接的连接器高度，避免装配时出现接插件对插不到位的问题。板上的功率元件旁预留了散热片安装位，模型还原了散热片的卡扣结构与安装尺寸，在大电流输出工况下可直接加装对应规格的散热片，无需重新调整板上布局。整个模块的外形尺寸按照实物1:1建模，PCB板的厚度、各元件的高度差都做了精准还原，在做整机结构布局时，可直接将该模型导入装配体，

　　检查模块与周边结构件、其他电路板的间隙是否满足安全距离要求，尤其是电解电容的高度较高，设计外壳时需要预留足够的内部空间，避免外壳挤压电容导致引脚脱焊或元件损坏。建模时对板上的丝印标识也做了简化还原，可清晰分辨输入输出的极性标识，避免装配时接反电源导致模块烧毁。这类降压模块的设计思路是将所有功率元件、滤波元件、调节元件集成在一块小型PCB上，减少外围接线的复杂度，用户只需接入对应范围的直流输入，调节电位器到所需输出电压即可给负载供电，大幅降低低压供电方案的开发周期。模型还原的元件布局遵循了电源类PCB的布线逻辑，输入输出电容尽量靠近对应的端口，功率回路的走线长度做了最短化处理，减少线路损耗与电磁干扰，在做结构设计时也可参考该布局，避免在功率元件上方布置敏感的信号线路，减少电源噪声对其他电路的影响。
