在工业自动化生产线、食品加工流水线的电气柜集成场景里,这类24V直流供电单元是整套电控系统的动力基础,不管是给分布式传感器节点供电、给小型执行机构提供驱动电源,还是给控制回路提供稳定的直流母线电压,都需要这类高可靠性的封闭式开关电源作为支撑。做这个三维结构的时候,最先要敲定的是安装边界的适配性,常规工业电气柜的导轨安装位预留空间是固定的,所以壳体宽度要匹配标准DIN导轨的安装卡扣间距,深度方向要避开柜内走线槽的弯折半径,高度方向不能遮挡相邻回路的接线端子操作空间,最终敲定的壳体尺寸刚好能塞进常规小型电控柜的预留安装位,不会和柜内其他元件产生干涉。

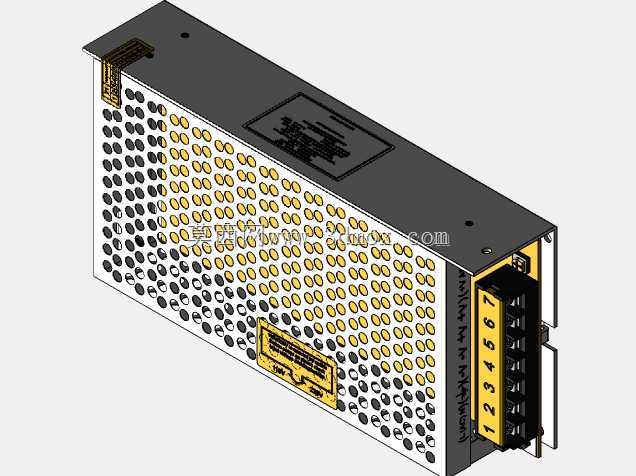

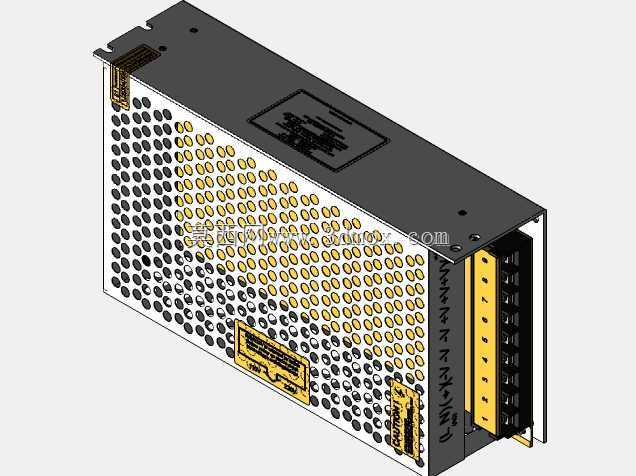

从功能实现的结构设计来看,壳体正面的密集冲孔网罩不是随意排布的,每一个孔的孔径、孔间距都经过散热余量核算,电源内部的功率管、整流桥、变压器都是发热大户,工作时的温升如果不能及时散出,会直接影响电容寿命和输出稳定性,冲孔的排布刚好对应内部发热元件的安装位置,进风路径从底部接线端两侧的缝隙进入,顺着内部PCB板的元件排布间隙流过发热区域,再从正面的冲孔网罩排出,形成自然对流的散热风道,不需要额外加装散热风扇就能满足额定负载下的温升要求,同时网罩的冲孔边缘做了翻边处理,既提升了壳体的结构刚度,也避免安装维护时划伤操作人员的手部。

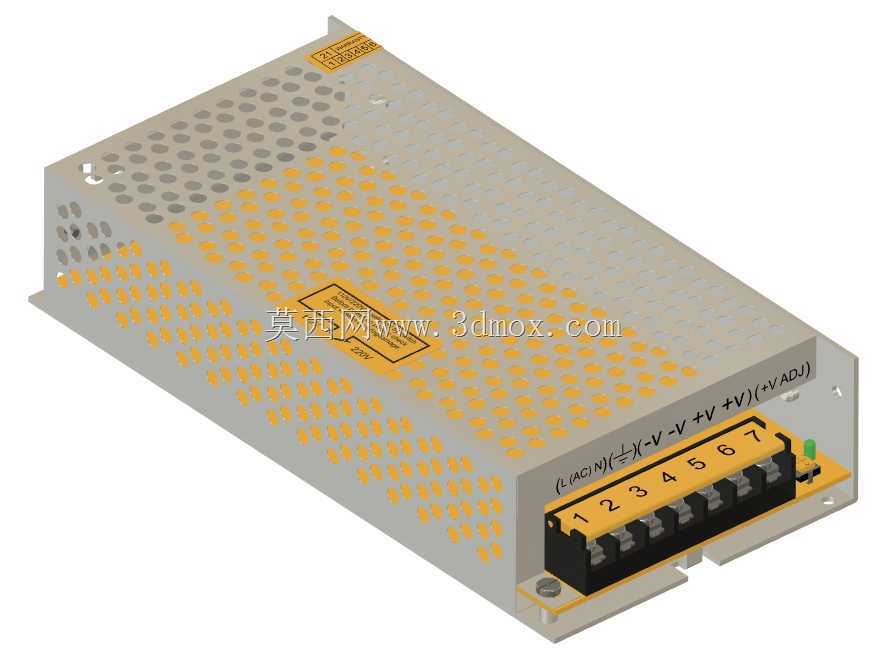

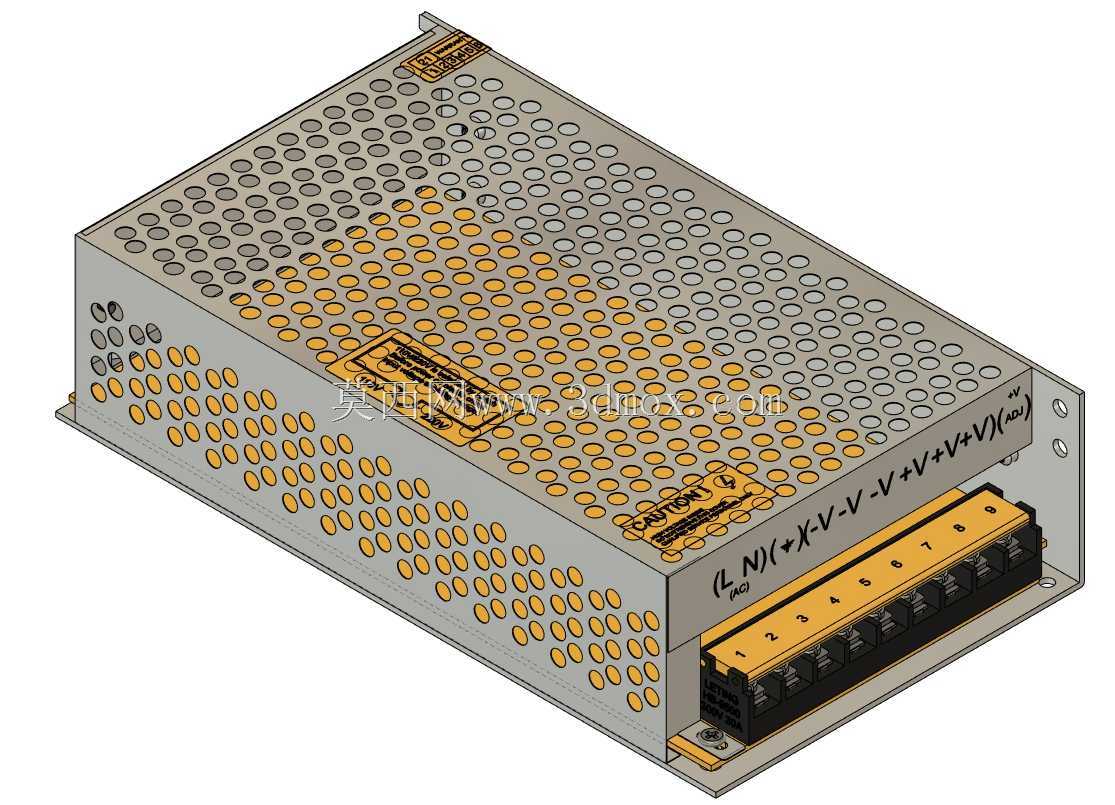

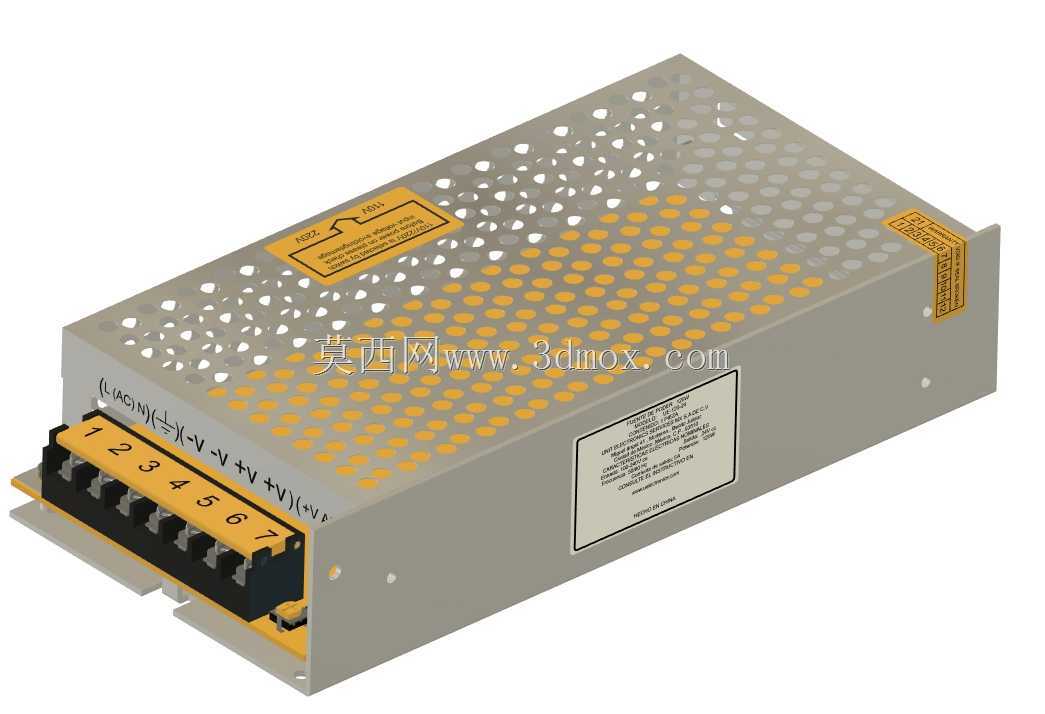

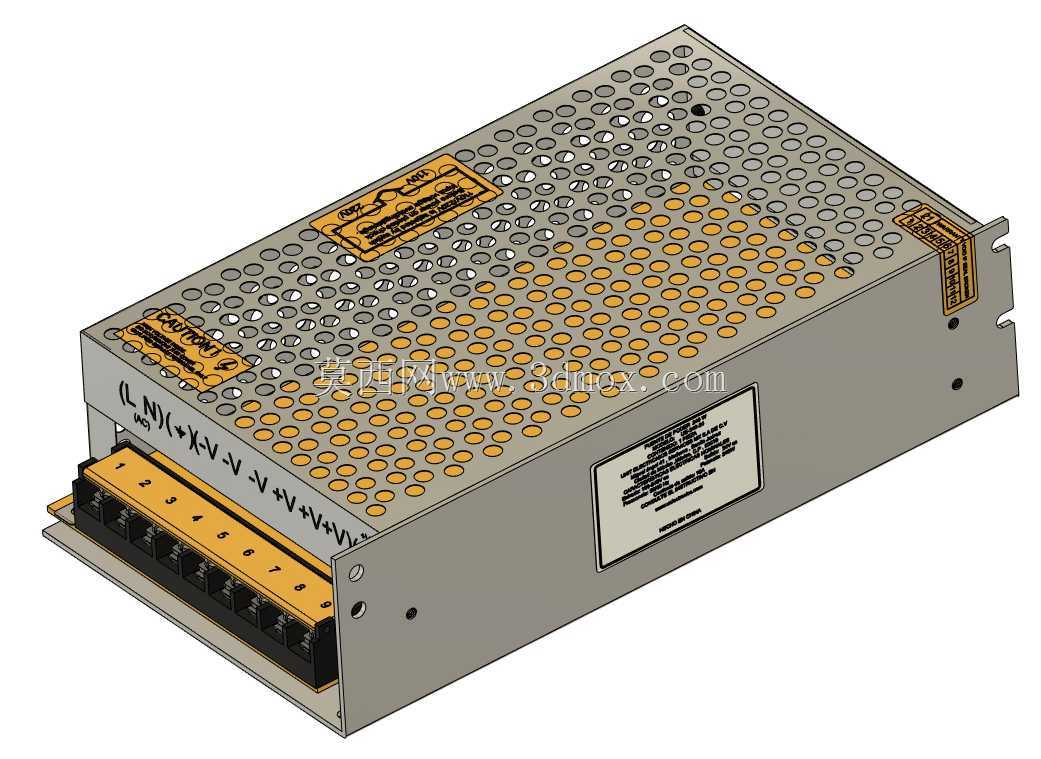

接线端的结构设计完全贴合现场接线的操作习惯,输出端的接线端子排做了清晰的序号标识,从1到7的端子对应不同的输出回路,端子的压线螺丝深度刚好能容纳1.5平方到4平方的多股铜芯线,拧紧后不会出现线芯外露、压接不牢的问题,端子排外侧预留了足够的接线操作空间,哪怕是用普通的十字螺丝刀,也能在不拆卸其他相邻元件的情况下完成接线作业。壳体侧面的安装卡扣做了快拆设计,卡在DIN导轨上之后不需要额外螺丝固定,拆卸的时候只需要用一字螺丝刀撬动卡扣的解锁位就能把整个电源从导轨上取下来,后期维护更换的时候能大幅缩短停机时间。
壳体表面的标识区域做了下沉式设计,贴上去的参数标签不会因为柜内走线拖拽、工具剐蹭出现脱落,标签位置刚好避开散热风道的进出风位置,不会因为长期积灰遮挡参数信息。壳体的拼接结构采用无外露螺丝的卡扣加内部暗螺丝固定,外壳的金属板材做了圆角折弯处理,所有的边缘都没有尖锐的毛刺,安装的时候不会划破线缆的绝缘层,壳体的接地端子位置做了凸台处理,接地螺丝的接触面积足够大,能保证可靠接地,避免出现漏电风险。
在不同行业的适配性上,食品加工场景里的电控柜经常需要定期冲洗周边环境,这个壳体的拼接缝隙做了错位折弯处理,能阻挡少量飞溅的水雾进入壳体内部,不会因为环境潮湿导致内部电路短路;电力配套场景里的电控柜往往存在一定的电磁干扰,金属壳体的闭合结构能形成完整的电磁屏蔽层,既不会让内部的开关电源谐波干扰周边的传感器信号,也能阻挡外部的强电磁干扰影响电源本身的输出稳定性。做结构建模的时候,每一个卡扣的配合间隙、每一个冲孔的位置、每一处折弯的圆角半径都按照实际钣金加工的工艺要求来设定,折弯的止裂槽位置、卡扣的回弹量都留够了加工余量,导出的加工图纸不需要额外调整就能直接交给钣金车间下料折弯,内部PCB板的安装柱位置完全匹配市面常见的同功率开关电源的PCB尺寸,哪怕是后期替换同规格的不同品牌电源,也能直接装到这个壳体里不用修改安装位。
很多刚接触电气结构设计的工程师容易忽略电源壳体的散热孔排布和内部元件的对应关系,往往是整个面都冲满孔,看起来散热面积大,实际上风路没有形成有效对流,发热区域的热量带不出来,反而容易出现局部过热的问题,这个模型里的冲孔排布是顺着内部元件的发热位置做的疏密调整,发热量大的功率管区域冲孔密度更高,靠近输入输出端子的区域冲孔密度稍低,既保证了散热效率,也提升了壳体的整体结构强度,不会因为冲孔太多导致壳体容易变形。另外接线端的隔离挡板设计也很关键,不同极性的接线端子之间做了凸起的隔离筋,哪怕接线的时候线芯有少量毛刺外露,也不会出现正负极短路的问题,隔离筋的高度刚好超过端子螺丝的顶部,拧螺丝的时候螺丝刀不会误碰到相邻的端子造成短路。
