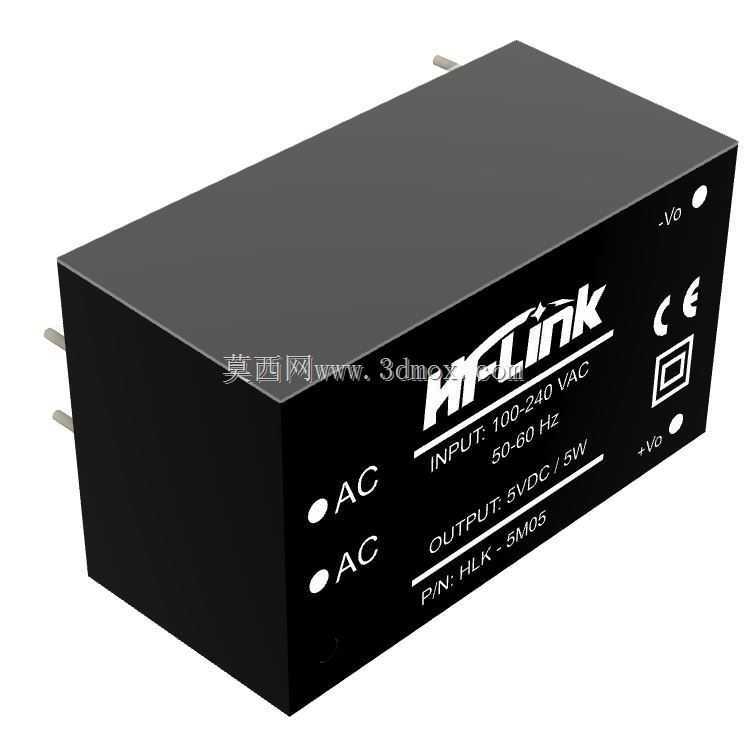

在低压工控板卡、小型传感节点、民用小家电控制板的供电链路设计里,这类小功率隔离型AC-DC转换模块是绕不开的核心供电部件,不同于板载分立元件搭建的非隔离降压电路,这类集成化模块直接把整流、滤波、隔离变压、稳压输出的全部电路灌封在标准塑壳内部,结构工程师在做整机布局的时候不需要额外考虑安规爬电距离、EMI屏蔽的冗余设计,能大幅压缩整机PCB的占用面积。从实际选型适配的角度看,这个系列的模块覆盖了3.3V、5V、12V三种常用低压直流输出档位,额定输出功率统一为5W,刚好匹配多数低功耗嵌入式控制板、小型传感采集单元、直流散热风机的供电需求,输入端直接兼容100-240V宽幅市电接入,不需要额外做前端电压切换电路,
不管是面向国内220V市电场景的设备,还是出口适配110V市电区域的产品,都能直接通用,省去了不同区域版本重新设计供电电路的工作量。做结构设计的时候要重点关注模块的安装边界,这类模块采用直插式引脚设计,引脚间距遵循标准工业电源模块的引脚规范,在PCB上预留对应焊盘位置的时候,要注意模块本体和周边电解电容、功率电阻等发热元件的间距,因为模块本身在满负载运行的时候会有一定的温升,和周边发热元件留足3mm以上的空气间隙,能避免热量叠加导致的供电稳定性下降。模块本体的塑壳采用阻燃ABS材质灌封,表面丝印清晰标注了输入输出引脚定义、认证标识,整机装配的时候不需要额外做绝缘防护处理,塑壳本身的绝缘强度已经满足安规要求,能直接固定在PCB上,
不需要额外增加绝缘垫片或者隔离支架。从设计思路上看,这类模块把原本需要十余个分立元件搭建的隔离供电电路做了高度集成,把变压器、主控芯片、整流桥、输出滤波电容全部封装在统一尺寸的壳体内,结构工程师在做产品迭代的时候,如果需要调整输出电压档位,只要更换同系列不同输出规格的模块,PCB的安装孔位、引脚定义完全兼容,不需要重新修改PCB布局和壳体的避让空间,能大幅缩短产品的改型周期。在实际的设备应用场景里,这类模块常被用在智能家居的开关面板、小型工业传感器的供电单元、直流风机的驱动供电、小型PLC扩展模块的板载供电上,因为本身自带电气隔离特性,能有效阻断市电侧的浪涌、干扰串入后端低压控制电路,提升整机的抗干扰能力,

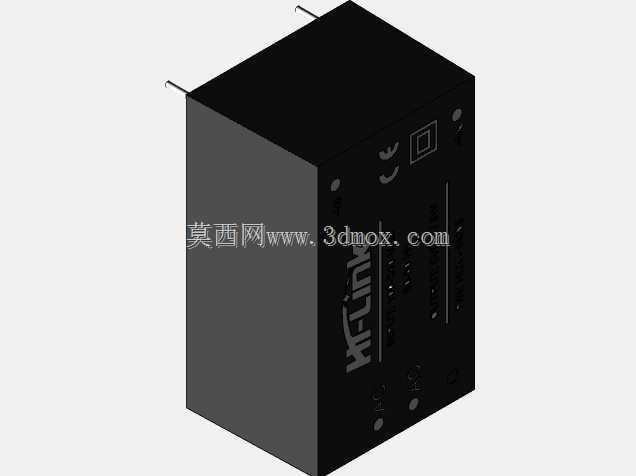

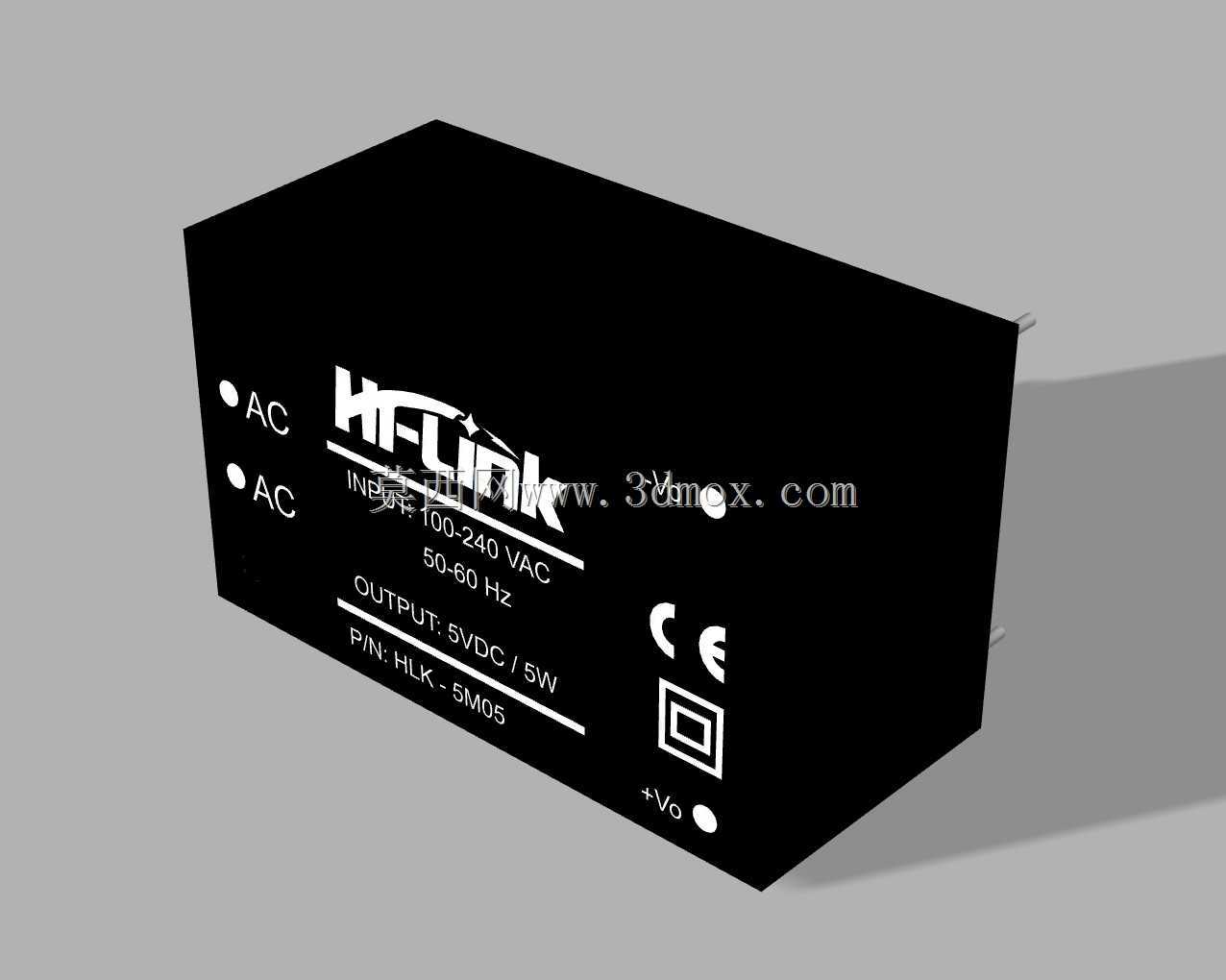

避免后端的主控芯片因为市电侧的电压波动出现死机、损坏的问题。做三维建模的时候,要准确还原模块本体的倒角、引脚的伸出长度、表面丝印的标识位置,尤其是引脚的直径和伸出长度,直接影响PCB封装设计的准确性,如果建模的时候引脚尺寸偏差超过0.2mm,就会导致实际焊接的时候模块无法顺利插装到PCB上,另外模块本体的高度尺寸也要准确还原,因为很多紧凑型设备的内部壳体空间非常紧张,模块上方的壳体避让空间如果预留不足,装配的时候就会出现壳体顶到模块、无法合盖的问题。还要注意模块侧面的CE认证标识、输入输出标识的位置,在做整机BOM标注和生产作业指导书的时候,这些标识是生产环节核对物料规格的重要参照,建模的时候准确还原这些细节,能让后续生成的工程图、装配示意图更贴合实际生产需求,减少生产环节的物料核对错误。另外,这类模块的散热是靠本体塑壳自然散热,没有额外的散热片结构,所以在做整机风道设计的时候,尽量不要把模块布置在完全密闭无风的死角位置,保证模块周边有一定的空气流通,能提升模块在满负载下的长期运行可靠性,避免长期高温运行缩短模块的使用寿命。
