工业级变压器接线端子结构设计

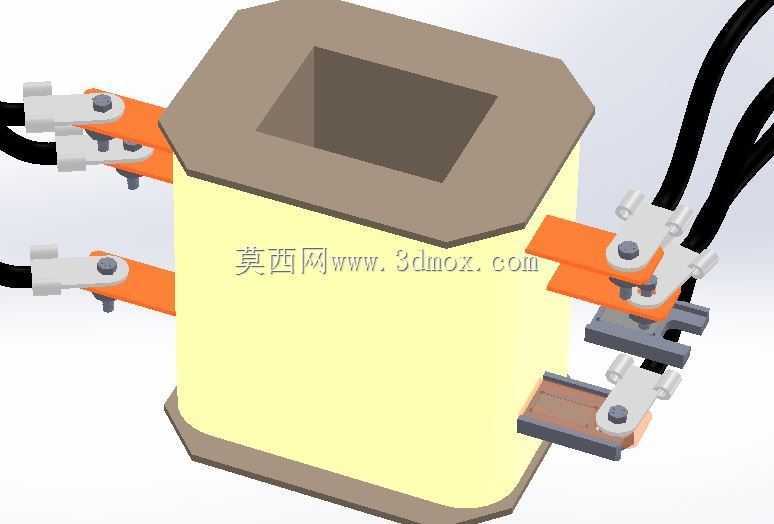

　　该结构的核心主体为立式绕线骨架，采用切角八边形柱体设计，上下两端带有同轮廓的绝缘端板，既可以对内部绕制的漆包线绕组形成轴向限位，也能增加绕组与外部金属构件之间的爬电距离，满足低压配电、工控柜内小功率变压器的绝缘防护要求。骨架中部预留的中空腔体用于穿插硅钢片叠铆铁芯，腔体边角做了过渡圆角处理，避免铁芯插装时刮伤骨架内壁，也能减少绕线过程中线材的应力集中。

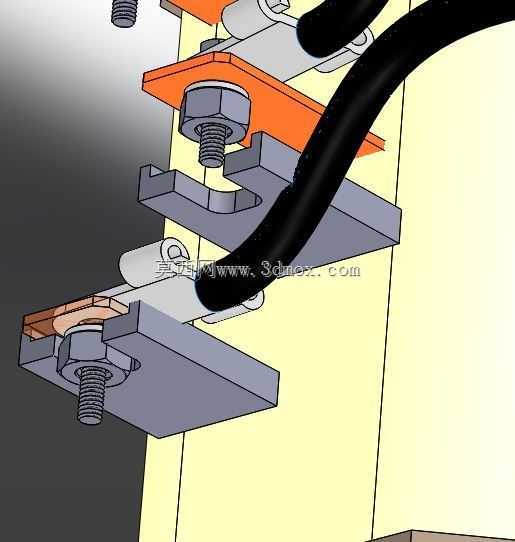

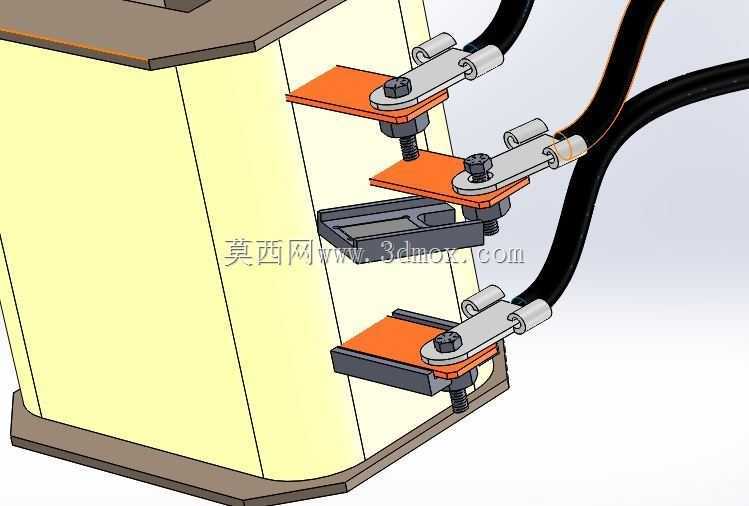

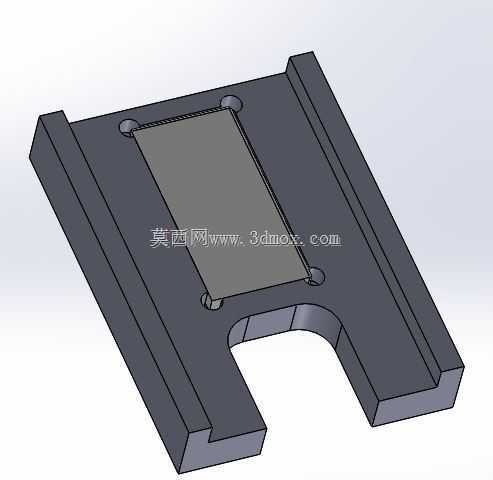

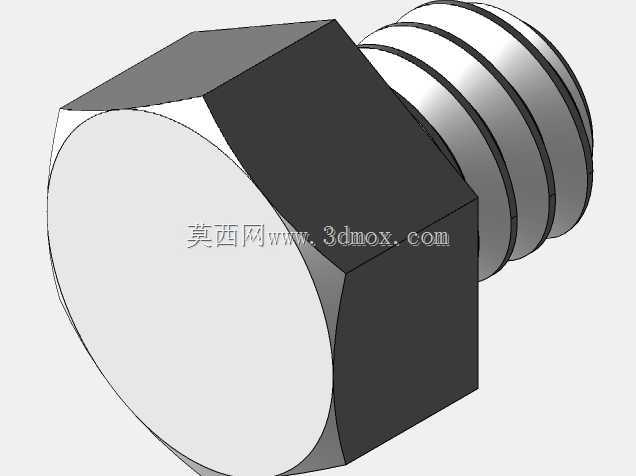

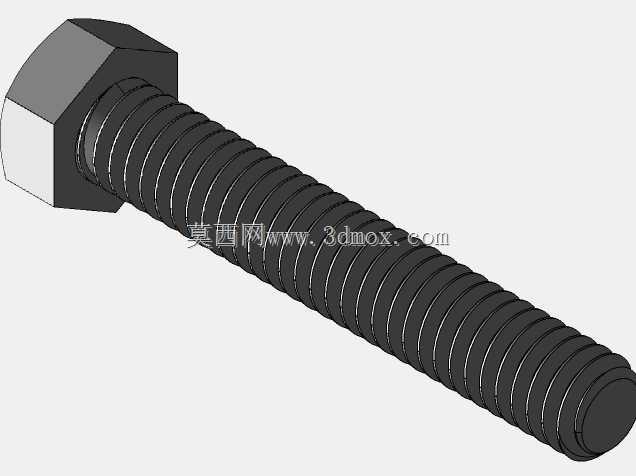

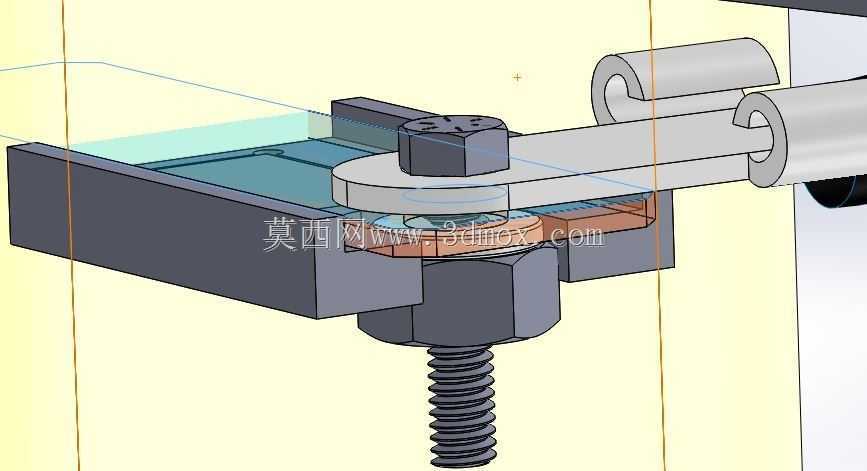

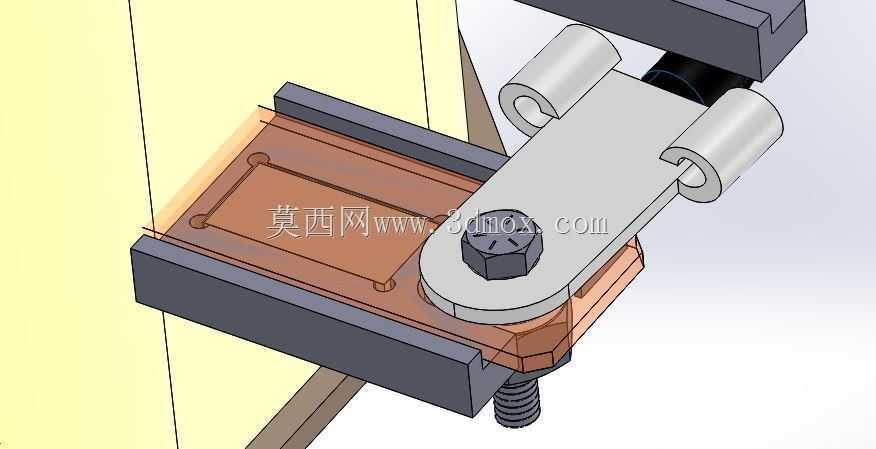

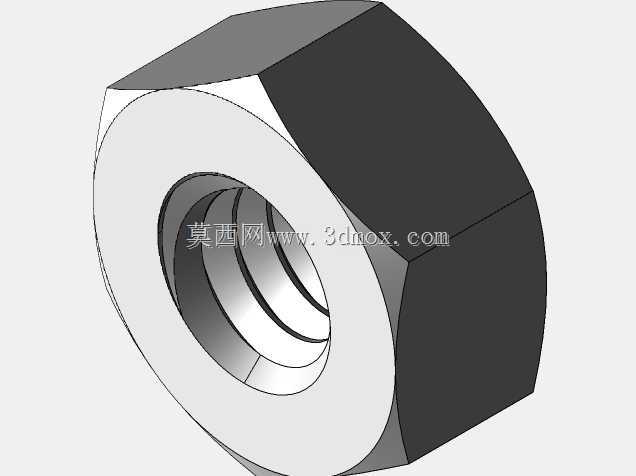

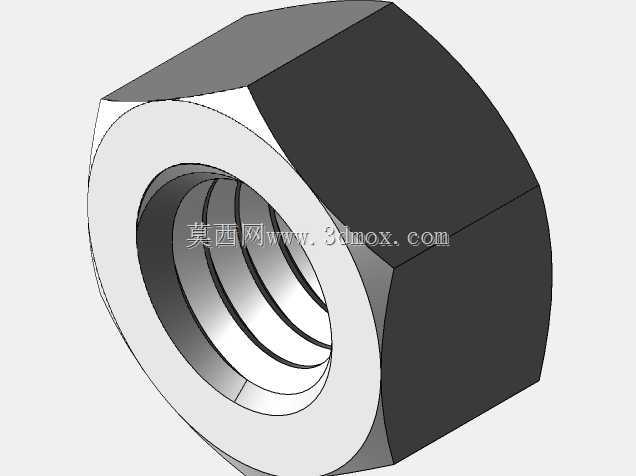

　　接线端部分采用分层排布设计，左右两侧分别布置三组接线组件，每组组件由橙色绝缘基座、灰色金属固定座、银色紧固螺栓组成。绝缘基座通过卡扣与骨架端板预定位，再由螺栓完成锁紧，金属固定座表面预留接线压接平面，可适配不同线径的多股铜芯导线接入，既可以作为绕组抽头的引出端，也能直接连接外部控制回路。不同相序的接线端之间留有足够的电气间隙，避免潮湿、积尘工况下出现飞弧短路问题。

　　从安装边界来看，该结构整体为立式布局，底部端板可直接贴合电气安装板表面，通过预留的安装孔完成固定，不需要额外定制安装支架。接线端向外延伸的尺寸经过核算，既保证扳手操作空间，也不会过多占用柜内纵深空间，适配紧凑化的电控柜布局。设计过程中优先考虑了量产装配工艺：骨架采用一体式注塑成型，减少拼接缝隙带来的绝缘隐患；接线组件全部采用标准化紧固件，不需要专用工装即可完成组装，后期维护时拆卸单侧端子也不会触碰另一侧绕组，降低现场检修的触电风险。

　　该结构可直接用于小功率控制变压器、隔离变压器的样机开发，建模时还原了所有配合面的公差预留，绝缘件与金属件之间的卡扣间隙、螺栓过孔余量都按照常规电气件装配标准设定，导入三维软件后可直接生成工程图用于开模与机加工。
