HC-08低功耗蓝牙模块结构设计

　　这款蓝牙通讯模块的三维结构还原，完全围绕实际嵌入式硬件集成的落地需求展开，没有做多余的外观修饰，所有结构特征都对应量产实物的真实状态。从实际应用场景来看，这类BLE4.0蓝牙模块广泛搭载在小型物联网终端、可穿戴传感节点、便携式检测设备、智能家居控制模组上，承担短距离低功耗无线数据透传的功能，相比经典蓝牙模块，它的待机功耗更低，适合电池供电的长续航设备使用，很多做小型传感采集装置的工程师在选型时，都会优先考虑这类引脚兼容、协议成熟的模块。

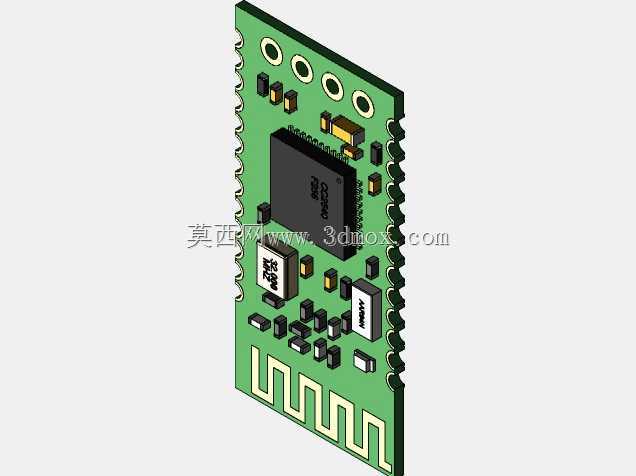

　　建模过程中首先还原了PCB基板的整体轮廓，板边的半孔焊盘是这类直插/贴片两用模块的典型特征，两侧的邮票孔焊盘按照实际焊接公差做了细节还原，焊盘的间距、孔径都匹配常规2.54mm排针的安装尺寸，方便工程师在做母板设计时预留对应的封装焊盘，不需要额外调整安装孔位。板载的PCB倒F天线是结构设计里需要重点注意的部分，建模时完整还原了天线的铜箔走线轮廓，在实际硬件设计中，这个天线区域下方不能铺铜、不能放置金属遮挡件，否则会直接影响蓝牙信号的收发增益，很多新手工程师在做整机结构堆叠时容易忽略这个边界，把金属结构件压在天线区域上方，导致实际通讯距离大幅缩水，这个三维模型里特意把天线区域的结构做了清晰区分，方便结构工程师在做整机布局时预留出对应的净空区域。

　　板上的元器件排布完全按照实物的BOM布局还原，主射频芯片的封装尺寸、外围阻容感的0402/0603封装规格、板载的晶振、滤波电容都做了等比例建模，没有简化元器件的外形高度，这一点对结构设计来说非常关键——很多工程师在做外壳设计时，只参考PCB的厚度，忽略板上最高元器件的高度，导致外壳装配时出现顶壳、压件的问题，这个模型里所有元器件的高度都按照实物规格设置，主芯片的高度、板端指示灯的高度都做了准确还原，方便工程师直接测量模块整体的最大外形高度，预留足够的装配间隙。模块四角的安装定位孔也按照实物尺寸还原，孔径匹配常用的M1.2自攻螺丝或者塑料定位柱，在做整机固定时，可以直接通过这四个孔位把模块固定在壳体内的定位柱上，避免设备晃动时模块移位导致焊盘脱焊。

　　从功能特性对应的结构设计来看，模块的所有引脚排布都在侧边，没有在板底布置突出的元器件，这意味着它既可以采用回流焊直接贴装在母板上，也可以焊接排针后插装在母板的排母上，两种安装方式都不会出现结构干涉。建模时特意还原了板边的倒角处理，避免批量生产时PCB板边的毛刺影响装配，也减少了焊接时焊锡顺着板边毛刺流到相邻焊盘导致短路的风险。在实际选型测试中，这类模块的工作温度范围覆盖常规工业级场景，对应的结构设计里没有采用不耐高温的材质特征，所有元器件的耐温规格都匹配回流焊的温度曲线，不会因为过炉出现元器件外壳变形的问题。

　　做这个结构模型的核心目的，是方便硬件工程师和结构工程师在产品设计阶段做虚拟装配验证，不需要拿到实物模块就能完成母板封装设计、外壳内腔尺寸校核、安装位置排布，提前发现结构干涉、净空不足、安装孔位不匹配的问题，减少打样迭代的次数。很多时候工程师在选型初期只能拿到模块的二维datasheet，上面的尺寸标注往往只标注PCB的长宽，忽略元器件高度、天线净空要求、焊盘的实际公差，很容易在打样后才发现装配问题，这个三维模型把所有容易忽略的结构细节都做了还原，包括板上丝印的位置、元器件的极性标识方向，都和实物保持一致，工程师在做生产工艺设计时，也可以参考这个模型来做钢网开孔、治具定位的设计，不需要反复对照实物测量尺寸。

　　在实际的项目应用中，这类蓝牙模块经常被集成在各类传感采集终端里，比如温湿度传感节点、心率检测模组、小型无线控制开关，结构设计时除了要考虑模块本身的安装固定，还要注意天线区域和金属结构件、电池的距离，模型里把天线区域的边界做了清晰的呈现，工程师在堆叠其他部件时，可以直接以这个边界为参考，预留至少5mm的净空距离，保证信号传输的稳定性。另外模块的整体厚度控制在合理范围内，适合用在对厚度有要求的薄型设备里，比如卡片式定位标签、智能穿戴手环等产品，不会因为模块厚度过大导致整机尺寸超标。
