12V10A直插式SPDT信号释放继电器结构

　　做低压控制板布局这么多年，这类12V10A规格的单刀双掷直插继电器是工控板、家电控制回路里绕不开的元件，很多新手做PCB布局的时候总容易忽略它的安装边界和引脚间距，最后打样回来要么元件插不进去，要么外壳和周边电解电容、接插件干涉，返工费不说还耽误项目进度。这个模型还原的是THT通孔焊接版本的释放型继电器，日常用在小功率负载的回路切换场景里，比如小型自动化设备的信号互锁、家用小电器的电源通断、照明回路的远程控制，甚至车载改装的小功率负载切换都能见到同规格产品的身影，它的核心作用就是通过小电流的线圈励磁，带动内部触点完成常开、常闭回路的切换，实现弱电控制强电的电气隔离，避免控制端的低压信号直接和负载端回路连通，

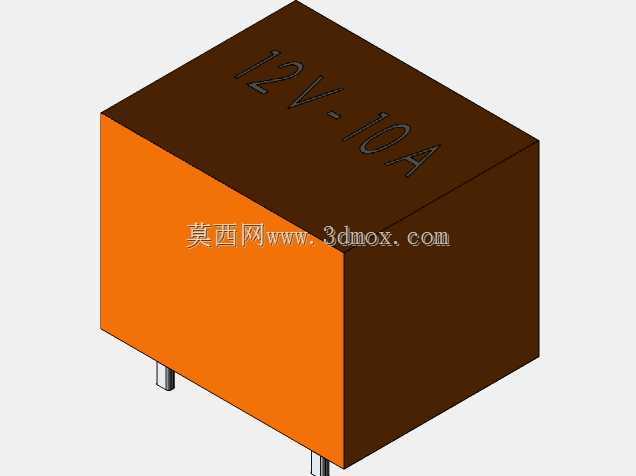

　　降低控制芯片被浪涌击穿的风险。从结构设计上看，这类继电器的外壳采用阻燃PBT材质的立方体封装，顶面直接丝印线圈额定电压和触点额定载流参数，方便产线插件的时候工人快速核对规格，避免插错物料导致整板功能异常。引脚采用标准直插排布，两个引脚对应内部电磁线圈，剩下三个引脚分别对应公共端、常开端、常闭端，建模的时候严格按照实际元件的引脚间距做了公差预留，引脚伸出PCB板面的长度控制在2.3mm到2.8mm之间，刚好满足波峰焊的吃锡要求，不会因为引脚过长导致剪脚工序残留锡渣，也不会因为引脚过短造成焊接虚接。做三维布局的时候要特别注意，这个元件的整体高度比周边的碳膜电阻、瓷片电容要高出不少，在做壳体内部空间校核的时候，

　　要给继电器顶面和外壳内壁预留至少2mm的安全间隙，一方面避免外壳压到继电器本体导致内部触点移位，另一方面也给继电器工作时候的温升留出散热空间，毕竟10A载流的时候触点和线圈都会产生一定热量，密闭空间里如果间隙太小热量散不出去，会加速线圈绝缘层老化，缩短元件的实际使用寿命。另外在PCB布局的时候，继电器的安装位置要尽量远离板上的模拟信号采集回路，因为线圈吸合释放的瞬间会产生一定的电磁辐射，靠得太近容易干扰微弱的模拟采样信号，造成采样数值跳变。这个模型的外壳棱角做了微小的倒角处理，还原了实际量产元件的注塑工艺特征，没有做夸张的美化，引脚的直径也和实际元件的0.8mm引脚直径保持一致，导入装配体之后可以直接用来做干涉检查，

　　不用再额外调整尺寸参数。很多人做布局的时候总觉得继电器是标准件随便放就行，实际上这类直插元件的本体宽度不小，如果和周边的大功率电阻贴得太近，电阻工作时候的高温会传导到继电器外壳，长期高温环境下外壳容易变形，甚至影响内部触点的接触压力，造成接触电阻变大、触点打火的问题，所以建模的时候特意把本体的外形尺寸做了精准还原，方便设计人员在布局阶段就预留好足够的电气间隙和散热距离。还有一个容易被忽略的细节，这类继电器的底部和PCB板面之间会有微小的缝隙，建模的时候也做了还原，这个缝隙是为了让波峰焊的时候助焊剂挥发的气体能顺利排出，避免助焊剂残留堆积在继电器底部腐蚀引脚，长期使用造成引脚脱焊。在做整机装配的时候，这个位置如果需要打三防漆，也要注意不要把漆喷到继电器的触点缝隙里，不然会造成触点接触不良，模型还原的外壳接缝位置也能给三防漆遮蔽工序提供参考，明确遮蔽的边界范围。
