MX1508双H桥电机驱动控制板结构

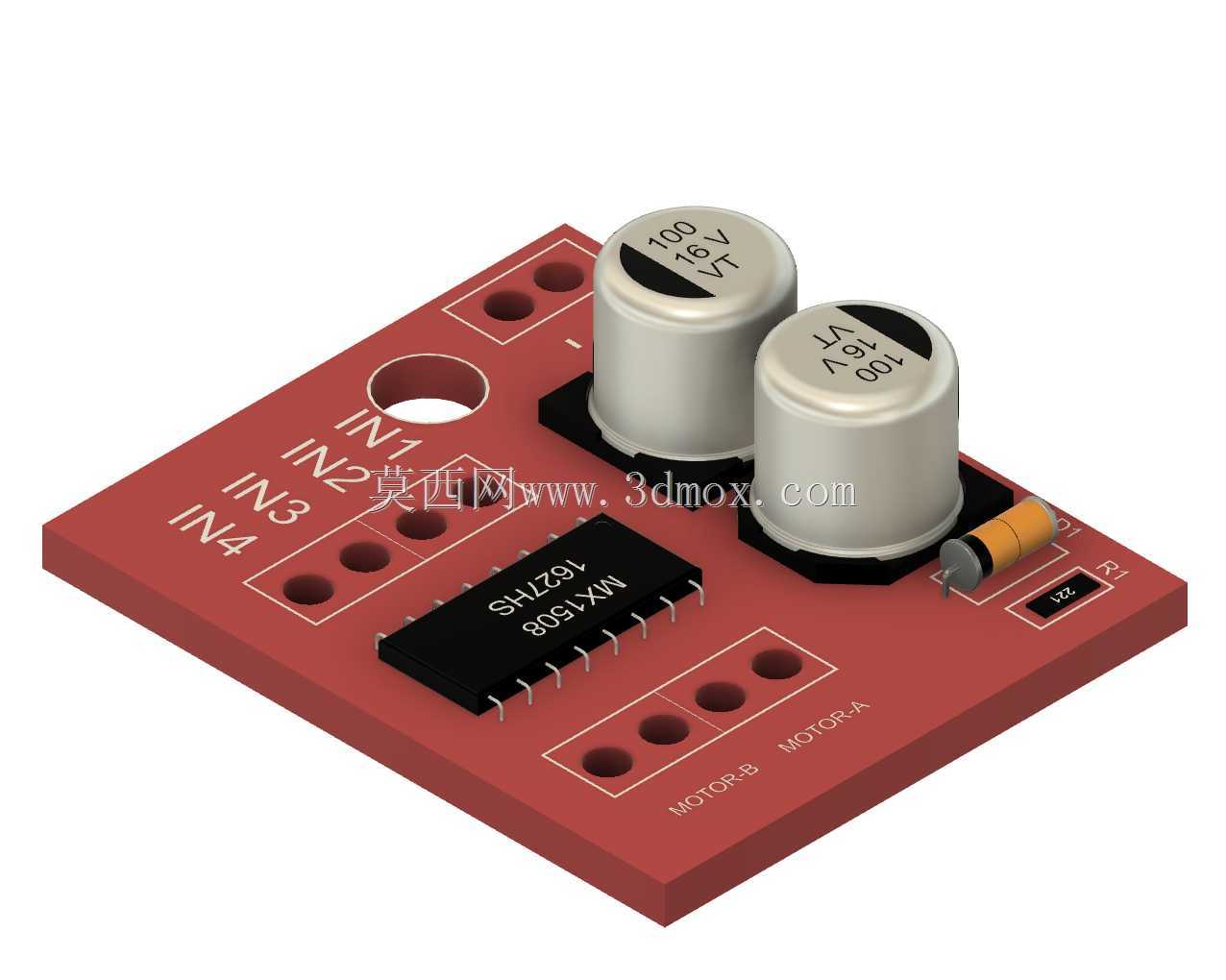

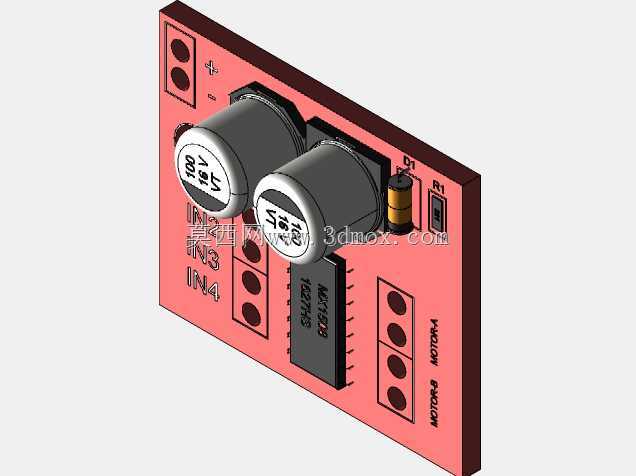

　　这款双H桥驱动板的核心控制芯片采用MX1508，作为小功率直流电机驱动场景的常用方案，其持续输出电流可达1.5A，峰值电流可支撑2.0A的短时负载，足够覆盖桌面级小型移动机器人、智能小车、微型舵机驱动、低功率传动模组这类对驱动体积有严格限制的应用场景。从板件布局来看，红色FR-4基材的PCB板采用对称式H桥通道设计，两路独立输出分别标注MOTORA、MOTORB标识，对应四路逻辑输入引脚IN1到IN4，可分别实现两个直流电机的正反转、调速、制动控制，无需额外搭建外围分立元件驱动电路，大幅降低小功率运动控制项目的布线复杂度。板载的两颗100μF/16V铝电解电容采用卧式贴装布局，分别布置在两个H桥功率回路的电源输入侧，

　　主要作用是滤除电机启停瞬间产生的反向电动势尖峰，避免电源纹波干扰前端逻辑控制信号，电容旁预留的橙色钽电容位可根据实际负载的纹波需求进行补装，适配不同功率等级的电机负载。PCB板上预留的三个圆形安装孔位沿板件长边呈三角分布，安装孔内径适配M2规格螺丝，可直接固定在3D打印的设备机架、亚克力安装板或者金属支架上，板件边缘的输入输出焊盘均做了加大开窗处理，既可以直接焊接导线，也能插接2.54mm间距的排针，适配不同的接线需求。从结构设计的角度看，板上功率芯片、电容、电阻的排布充分考虑了散热空间，核心MX1508芯片布置在板件中部，远离电容等较高元件，避免堆叠带来的散热阻碍，板件整体厚度采用常规1.6mm PCB规格，

　　元件最高高度不超过12mm，可嵌入到内部空间局促的小型智能设备内部，不会和周边结构件产生干涉。在实际选型应用中，这类双H桥驱动板常被用于教学类机器人套件、小型智能巡检小车、桌面级自动化演示装置的运动控制部分，相比传统的L298N驱动模块，其体积缩小近60%，外围元件更少，静态功耗更低，适合电池供电的便携式小型设备使用。建模过程中需要重点还原各元件的实际安装高度、焊盘位置、安装孔的坐标尺寸，确保结构装配时不会出现元件和外壳、机架的碰撞，尤其是电解电容的顶部高度、芯片的引脚伸出长度，都是装配校验时需要重点核对的尺寸边界。板件上的丝印标识清晰标注了各引脚功能、元件极性，建模时还原丝印内容也能为后续的装配接线提供参考，避免实际生产组装时出现接线错误。两路H桥的回路走线在PCB设计时做了加宽处理，可承载更大的瞬时电流，建模时也可通过走线的宽度差异体现功率回路和信号回路的区别，还原真实板件的设计细节。
