2.4寸显示屏配套传感器安装外壳结构

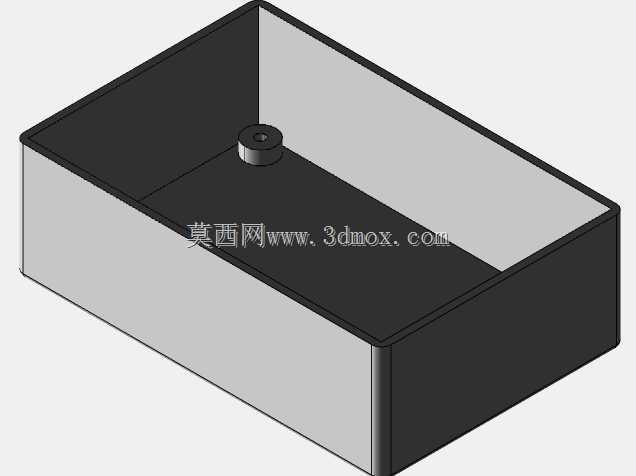

　　这款盒体结构是专门适配2.4英寸Nextion显示屏的传感器配套安装壳体，在小型嵌入式检测装置、桌面级传感采集终端、小型物联网节点设备的开发场景中，这类壳体是承载核心显示与传感元件的基础结构件。从实际使用需求出发，这类壳体首先要满足内部元件的容纳空间要求，盒体内部预留的空腔刚好可以容纳2.4寸显示屏的驱动电路板、配套传感模块以及必要的接线空间，避免内部元件出现挤压干涉的问题。设计上采用了敞口式盒型结构，侧壁做了均匀的壁厚处理，既保证壳体整体的结构强度，避免日常使用中受挤压出现形变，也不会因为壁厚过大造成材料浪费、整体重量超标的问题。盒体内部的凸柱结构是专门的安装定位柱，柱体中心预留的安装孔可以直接配合螺丝固定内部的电路板与传感元件，

　　不需要额外增加安装支架，减少装配环节的零件数量，降低整体装配的复杂度。从安装边界来看，壳体的外部轮廓做了圆角过渡处理，既可以避免锐边在装配、使用过程中划伤操作人员，也能在嵌入式安装场景下更好地适配安装开孔的边缘，减少安装时的对位难度。敞口的边缘做了贴合面处理，当配套的上盖或者显示屏面板安装后，可以保证结合面的贴合度，减少灰尘、飞溅液体进入壳体内部的概率，对内部的电子元件起到基础的防护作用，适配普通室内工业场景、桌面实验场景的使用要求。在实际选型使用时，需要注意核对内部凸柱的位置间距与自身所用电路板的安装孔位是否匹配，同时确认盒体内部的净空深度是否满足元件的高度要求，避免出现高元件顶到面板、或者接线空间不足的问题。

　　这类壳体的结构设计没有多余的复杂特征，建模过程中优先保证了各个安装特征的位置精度，凸柱的高度、孔径都做了统一的公差预留，适配常规M2/M2.5规格的自攻螺丝安装，不需要额外做攻丝处理，适合小批量原型制作、定制化传感终端开发时直接选用。从结构强度的角度考虑，侧壁与底面的连接处做了小圆弧过渡，避免应力集中导致的连接处开裂问题，即使在频繁拆装、轻微磕碰的使用场景下，也能保证壳体的结构完整性。另外，壳体的外形方正，在多台设备并排安装的场景下，可以紧密排布，减少安装空间的浪费，适合集成到小型检测机柜、桌面实验台架这类安装空间有限的场景中。内部的安装凸柱高度经过核算，固定电路板后，电路板底面与盒体内底面之间会留出一定的间隙，既可以给背面的贴片元件留出容纳空间，也能形成一定的空气隔热层，避免元件工作时的热量直接传导到盒体外壁，同时也方便布线时的线材从间隙中穿过，理顺内部走线，避免线材挤压到元件引脚造成短路风险。
