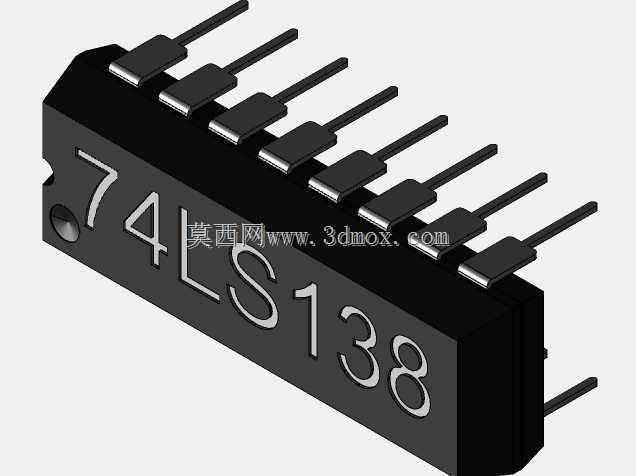

直插式74LS138译码器芯片封装结构

　　在数字电路实验台搭建、工业控制板卡原型开发、教学实训套件组装这类场景里，74LS138这类3线-8线译码器件是板上逻辑扩展的核心元件之一，做板级结构设计时，精准的封装三维模型能直接避免后期PCB布局、外壳开孔、接插件干涉的各类问题。很多刚接触硬件结构设计的工程师容易忽略直插芯片的引脚伸出长度、塑封本体的拔模斜度，导致做出来的PCB焊盘间距不匹配，或者3D打印的设备外壳预留的芯片安装槽卡不住元件，甚至出现引脚顶到外壳内壁的情况，这个模型就是针对这类实际工程痛点还原的直插封装结构。

　　从实际功能来看，74LS138属于TTL系列逻辑器件，主要作用是将3位二进制地址输入译码为8个低电平有效输出端，常用来做IO口扩展、存储器地址译码、数码管位选驱动这类电路功能，在老式的工业控制单板、学生实验电路、定制化逻辑控制模块里应用非常广泛。做这类芯片的三维建模时，首先要还原的是双列直插封装的核心尺寸基准：两排引脚的中心间距严格对应标准DIP-16封装的7.62mm跨距，单排相邻引脚的间距为2.54mm，完全匹配通用面包板、万能板以及标准PCB焊盘的尺寸规范，引脚的截面尺寸、伸出塑封本体的长度都按照实际元件的成型尺寸还原，引脚末端的轻微倒角也做了细节处理，能真实模拟插件时引脚插入焊盘的装配状态。

　　塑封本体的设计上，还原了实际芯片表面的丝印标识区域，本体侧面的拔模斜度按照工业塑封器件的常规1.5°斜度制作，本体一端的圆形定位标记也做了精准还原，这个标记是实际焊接、插件时判断引脚1位置的核心参照，很多粗糙的芯片模型会漏掉这个细节，导致装配仿真时无法判断元件安装方向，容易出现装反的设计错误。本体表面的字符凹陷效果也按照真实芯片的激光丝印质感做了处理，在做装配渲染、教学演示素材时能达到足够的真实度。

　　建模过程中特意考虑了不同场景的使用需求：如果是做PCB布局的干涉检查，模型的所有安装边界尺寸都和实物一致，引脚的伸出长度包含了穿过PCB板后露出的焊锡端长度，能准确模拟焊接后元件在板上的实际占用空间，方便评估板卡上方的外壳预留高度、相邻元件的安全间距；如果是做教学演示用的装配动画，模型的各个引脚、塑封本体做了独立的结构分组，可以单独设置材质、做拆装动画，清晰展示直插芯片的装配方式。另外模型也还原了芯片塑封本体顶部的轻微弧度，以及引脚和塑封本体衔接处的包胶结构，这些细节是很多通用元件库模型忽略的部分，在做近距离渲染、产品展示时能大幅提升真实感。

　　在实际的工程应用里，这类标准封装的逻辑芯片模型，除了用于板卡设计阶段的空间校验，还可以用于定制化编程器、芯片测试座的结构设计，比如做74LS138的老化测试座时，精准的引脚位置、本体尺寸能直接用来设计测试座的定位槽、顶针位置，省去反复测量实物尺寸、调整模型的时间。做嵌入式实训设备的结构设计时，用这个模型可以提前排布实验面板上的芯片插座位置，预留足够的手指插拔空间，避免后期组装时出现元件排布过密、无法插拔更换的问题。和很多简化的芯片模型不同，这个模型没有做过度的几何简化，所有影响装配的尺寸都严格遵循器件手册的规范，同时控制了模型的曲面数量，在大型装配体里调用时不会出现卡顿的情况，兼顾了细节精度和使用流畅度。
