74LS90十进制计数器直插芯片结构

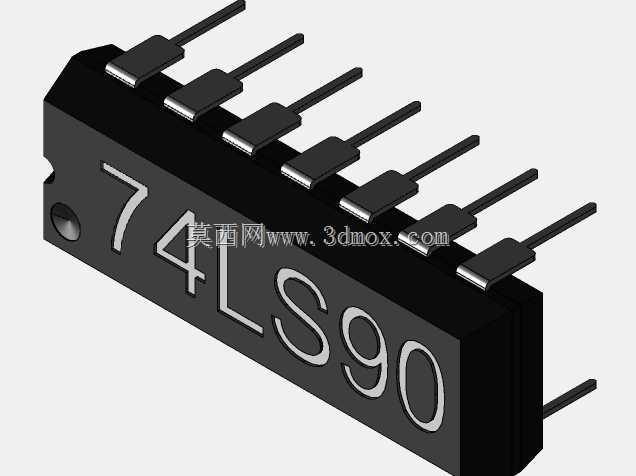

　　在数字计数类电路的硬件开发场景中，74LS90作为经典的异步二-五-十进制集成计数芯片，是各类计数、分频、时序控制电路里的核心基础元件，小到简易数字频率计、生产流水线计件装置，大到工业设备的时序分频模块、数字仪表的计数单元，都能见到该款芯片的应用身影。这款芯片采用常见的双列直插封装形式，建模过程中完全还原了实物的引脚排布与外形特征，每根引脚的伸出长度、引脚间距都严格参照器件手册的安装边界设计，引脚根部与塑封本体的衔接处做了贴合实际注塑工艺的圆角过渡，避免建模时出现生硬的直角拼接，还原量产器件的真实外观细节。塑封本体表面的型号标识采用凹陷蚀刻的视觉效果，和实物芯片表面的激光印字质感保持一致，本体侧面的注塑定位凹点也完整还原，

　　方便结构设计人员在做PCB布局、器件装配干涉检查时，能够直接参照模型确认器件的安装空间，不需要反复核对二维手册的尺寸参数。从功能特性来看，74LS90内部集成了二分频和五分频两个独立的计数单元，通过不同的引脚外接方式，可以实现二进制、五进制、十进制的计数功能，还具备异步清零、异步置9的控制端，能够灵活适配不同的计数逻辑需求，在做数字电路实训装置、简易工控计数模块的结构设计时，这款模型能够直接导入装配环境，和PCB板、接插件、安装座等周边零件做配合校验，提前排查引脚与周边元件的间距不足、塑封本体和外壳干涉等装配问题。建模时针对直插器件的安装特性，特意保留了引脚穿过PCB板后的伸出余量部分的尺寸参考，设计人员在确定PCB板厚、

　　焊接面的元件高度限制时，可以直接从模型上量取对应尺寸，不用再单独计算引脚的伸出长度。不同于很多简化的芯片模型只做方块外形，这款模型还原了塑封本体表面的细微脱模斜度，引脚的扁平冲压截面也和实物保持一致，引脚表面的金属质感、塑封本体的哑光黑色质感都做了贴合实物的呈现，在做产品的爆炸图、装配演示动画时，能够达到足够的展示精度，不需要再额外做外观细节的调整。在实际的设备应用中，这款芯片常和数码管驱动电路、脉冲信号采集电路搭配使用，完成脉冲信号的计数、分频输出，比如在转速检测装置里，将转轴的脉冲信号输入芯片，通过十分频后输出给后续的译码显示单元，就能得到直观的转速数值；在简易生产计件设备里，配合光电传感器的脉冲输入，

　　就能完成产品数量的累计计数。做这类设备的结构设计时，芯片的安装高度、引脚焊接后的突出高度会影响整个控制板的外壳内部空间设计，精准的三维模型能够帮助设计人员在方案阶段就确定控制盒的内部净空尺寸，避免后期打样后出现芯片顶到外壳、引脚和外壳金属部分距离不足导致短路的问题。模型的外形尺寸完全对标行业通用的DIP-14封装标准，本体宽度、引脚排距、每根引脚的宽度厚度都和量产器件一致，不管是做PCB的3D布局校验，还是做整机的装配干涉检查，都能直接调用，不需要再做尺寸修正。针对教学实训类的数字电路实验装置设计，这款模型还能用来搭建实验板的元件布局演示，让学员直观认识直插计数芯片的外形特征和引脚排布，比二维的原理图符号更有实感。建模过程中没有对器件的细节做过度简化，哪怕是塑封本体边缘的微小注塑毛边痕迹、引脚端部的切边特征都做了还原，尽可能贴近量产器件的真实状态，避免设计人员因为模型过度简化导致的尺寸判断误差。
