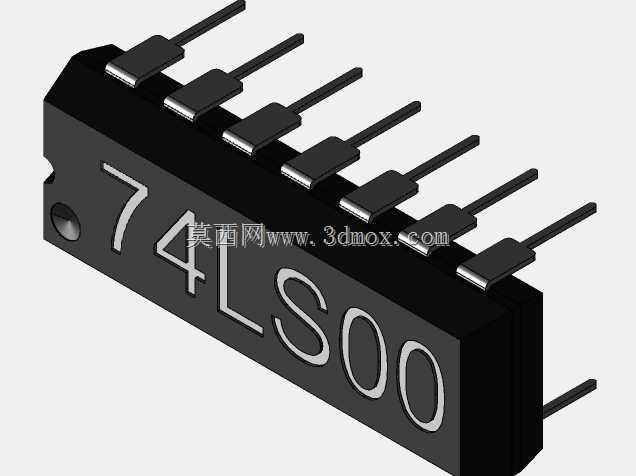

74LS00四二输入与非门直插芯片结构

　　在数字电路硬件设计、教学实验平台搭建以及工业控制板卡开发场景中，74LS00作为经典的TTL型四二输入与非门器件，是构建基础逻辑运算单元的核心元器件之一，本次构建的三维结构完整还原了该器件直插DIP封装的全部外形与安装特征，可直接用于PCB装配干涉校验、教学演示模型制作、整机结构布局仿真等场景。从实际功能层面看，该器件内部集成了四组独立的二输入与非门电路，单路门电路可完成两个数字电平信号的与非逻辑运算，既可以单独作为逻辑反相器、信号整形单元使用，也可以多片级联搭建组合逻辑电路，实现编码器、译码器、触发器、脉冲发生器等常用数字电路功能，广泛适配学生实验箱、老旧工业控制板卡维修复刻、简易数字控制装置开发等场景的硬件选型需求。

　　在结构设计思路上，建模过程完全参照行业通用的DIP-14直插封装尺寸规范进行1:1还原，主体塑封部分采用黑色绝缘树脂材质的外观特征，表面蚀刻的器件型号标识位置、字体比例完全匹配量产实物的丝印规范，引脚部分按照标准间距排布，每根引脚的弯折角度、伸出长度、截面尺寸都严格对应量产器件的成型参数，避免后续装配仿真时出现引脚与PCB焊盘对位偏差的问题。考虑到实际板卡装配的干涉校验需求，建模时特意保留了器件本体两侧的定位凹点、引脚末端的倒角特征，这些细节在做整机结构装配时，能够帮助设计人员快速确认器件与周边电容、电阻、接插件等元器件的安全间距，避免出现器件插装时与周边结构磕碰、引脚过短无法穿透焊盘等实际生产问题。从安装边界参数来看，

　　该器件塑封本体的宽度、长度尺寸完全符合DIP-14封装的通用标准，两排引脚的中心间距匹配常规面包板、万能板以及量产PCB的焊盘孔位间距，单根引脚的直径适配标准0.8mm孔径的焊盘安装要求，器件本体的高度参数也考虑了板卡安装后与外壳内壁的安全距离，在做紧凑型控制盒设计时，可以直接调用该模型进行空间占位校验，不需要额外测量实物尺寸。不同于贴片封装的逻辑芯片，直插式的74LS00更适合手工焊接、调试场景，在教学实验场景中，学生可以直接将器件插在面包板上完成电路搭建，不需要额外的焊接工具，因此建模时也特意还原了引脚的平直度特征，确保虚拟装配时引脚能够顺畅插入面包板的接触弹片位置，不会出现卡滞的问题。在做工业控制板卡的维修复刻工作时，

　　设计人员往往需要对照老旧板卡的元器件布局进行PCB重新绘制，这个精准的三维模型可以直接导入结构设计软件，与其他元器件模型配合完成整板的布局校验，避免出现因为器件尺寸偏差导致的外壳装配干涉、焊盘位置错位等问题。另外在数字电路教学场景中，该三维模型可以用于制作教学演示动画，直观展示直插芯片的引脚排布、外形特征，帮助初学者快速识别器件型号、掌握引脚焊接的注意要点，比单纯的二维图纸更有直观性。建模过程中没有对器件内部的晶圆结构进行冗余建模，只保留了结构设计、装配校验需要用到的外部全部特征，既保证了模型的轻量化，不会占用过多的软件运行内存，也完全覆盖了结构设计、装配仿真、教学演示等场景的使用需求，不会因为多余的内部结构导致模型操作卡顿。对于需要做整机数字化样机的设计人员来说，该模型的坐标原点设置在器件本体的中心位置，引脚的排布方向与常规PCB封装的坐标方向完全匹配，导入软件后不需要额外调整旋转角度就可以直接对位放置，能够有效缩短结构布局的调整时间。
