74LS02或非门逻辑芯片直插封装三维结构

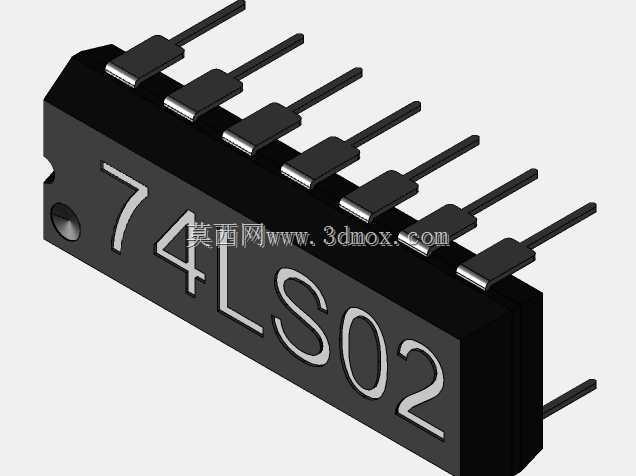

　　在数字电路设计与电子设备装联领域，74LS02作为经典的四2输入或非门芯片，是构建基础逻辑运算单元的核心分立元件之一，本次构建的三维结构完整还原了其双列直插封装的全部几何特征，可直接用于电路板装配仿真、教学演示模型搭建、整机结构干涉检查等场景。从实际应用场景来看，这类直插封装的逻辑芯片广泛出现在传统工业控制板卡、高校电子教学实验台、老式数字计算设备、简易逻辑控制模组中，相较于贴片封装的同型号芯片，直插版本更适合手工焊接、反复调试的场景，在需要频繁更换芯片、验证逻辑电路功能的实验环境中，无需借助精密贴装设备即可完成拆装，大幅降低原型验证阶段的操作门槛。从产品功能特性来看，74LS02内部集成了四组独立的2输入或非门，

　　每组门电路均可独立完成或非逻辑运算，即只有当两个输入引脚均为低电平时，输出引脚才会输出高电平，其余输入组合下输出均为低电平，这一特性使其可被用于构建基础逻辑运算单元、信号反相电路、多信号联锁判断回路，在简易报警装置、信号优先级判断电路、脉冲分频电路中都能见到其应用。在三维结构设计过程中，首先还原了其黑色环氧树脂封装本体的几何轮廓，本体表面的型号标识采用凹陷蚀刻的视觉效果呈现，与实物的丝印标识质感保持一致；引脚部分严格按照双列直插封装的引脚间距进行排布，每侧7根引脚共14个引脚，引脚的弯折角度、伸出长度、引脚截面尺寸均参考实物的加工公差进行设定，确保在进行电路板装配仿真时，引脚能够准确对应PCB板上的焊盘位置，不会出现装配干涉问题。

　　考虑到实际装联过程中的操作空间需求，模型在构建时特意保留了引脚根部与封装本体衔接处的过渡圆角，还原了实际生产中引脚冲压成型的工艺特征，避免出现直角锐边导致的应力集中问题，同时封装本体一侧的定位半圆缺口也完整还原，该缺口是实际焊接时判断引脚序号的核心定位标识，在教学演示模型中可通过该缺口向学习者讲解芯片引脚的排序规则。从外形尺寸与安装边界来看，该芯片的封装本体宽度、长度以及引脚伸出后的总宽度均符合标准双列直插14脚封装的尺寸规范，在进行整机结构布局时，芯片上方需要预留至少3mm的操作空间，用于手工焊接时的烙铁操作以及后期的芯片拆装，芯片两侧的引脚与周边元件的间距需要保持在2mm以上，避免焊接时连锡导致的电路短路问题；

　　在进行电路板堆叠设计时，该芯片的本体高度是板间间距设定的核心参考参数之一，若板间间距小于芯片本体高度加引脚焊接后的突出高度，会出现板件装配压损芯片的问题。在模型的细节处理上，封装本体的表面采用哑光质感的材质表现，还原环氧树脂封装的实际视觉效果，引脚部分采用金属镀锡的质感表现，还原真实引脚的金属光泽，同时引脚末端的轻微倒角也做了还原，对应实物引脚生产过程中的切脚工艺特征，避免引脚末端过于尖锐导致的焊接挂锡不良问题。对于结构设计从业者而言，该三维模型可直接用于电子设备的整机结构布局校验，在设计电路板固定结构、设备外壳时，可直接调用该模型进行干涉检查，提前预判芯片与外壳、固定柱、其他板上元件的空间冲突，减少后期打样后的结构修改工作量；对于三维建模从业者而言，该模型的建模逻辑可复用于其他同封装类型的逻辑芯片建模，通过修改本体表面的型号标识、调整引脚数量即可快速生成其他型号的双列直插芯片模型，大幅提升同类元件的建模效率。在实际的设备维护场景中，这类直插逻辑芯片的更换无需专业的返修台，仅需普通电烙铁即可完成操作，因此在设计采用该芯片的设备时，需要在芯片对应的外壳位置预留足够的操作开口，避免后期维护时需要拆解整块电路板才能更换芯片，这一点在进行整机结构设计时可通过导入该三维模型进行操作空间仿真，验证维护操作的可行性。
