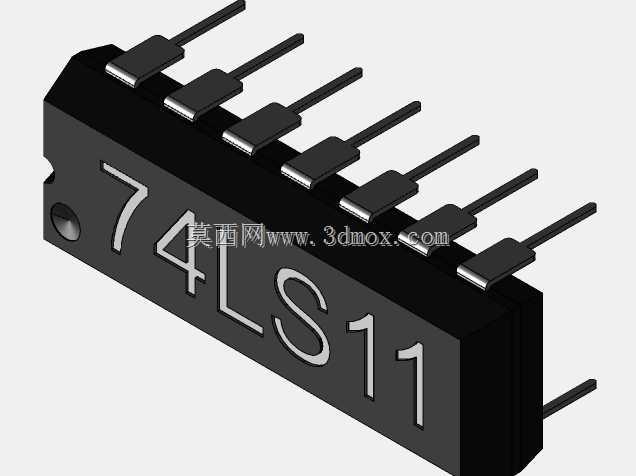

直插式74LS11三3输入与门逻辑芯片

　　在数字逻辑电路搭建、工业控制板卡开发、教学实验教具制作等场景中，74LS11作为经典的三3输入与门逻辑芯片，是完成多信号与逻辑判断的核心基础元器件，本次还原的三维模型完全参照量产直插封装版本的实体结构制作，可直接用于PCB布局干涉校验、整机装配模拟、数字电路原理演示等工程环节。

　　从实际功能层面看，该芯片内部集成了三组独立的3输入与门电路，每一组与门都可实现三路输入信号的逻辑与运算，只有当某一组的三个输入端口全部为高电平时，对应的输出端口才会输出高电平，只要有一个输入端口为低电平，输出端就会维持低电平状态，这种特性常被用于多条件联锁判断电路，比如工业设备的安全回路校验，需要安全门闭合、急停复位、气压达标三个条件同时满足时，才允许设备启动，就可以通过该芯片的单组与门直接实现逻辑判断，无需额外编写控制程序，在纯硬件逻辑控制的设备中可靠性远高于软件判断。

　　设计这款三维模型时，首先参照了标准双列直插封装的尺寸规范，引脚间距严格遵循2.54mm的行业通用标准，两排引脚之间的排距为7.62mm，芯片本体的长度、宽度、厚度都和市售量产芯片完全一致，引脚的长度、弯折角度也完全还原实际元器件的形态，避免在PCB装配模拟时出现引脚与焊盘对位不准、芯片本体与周边元器件干涉的问题。芯片本体表面的型号标识做了凹陷蚀刻效果的还原，和实体芯片的丝印位置、字体大小完全匹配，在做产品渲染、原理演示动画时可以清晰识别型号，不会出现标识错位的问题。

　　从安装边界来看，这款直插封装的芯片适配标准14脚IC插座，也可以直接焊接在PCB对应的焊盘上，模型中预留了引脚伸出本体的长度余量，焊接时引脚穿过PCB后的伸出长度符合波峰焊的工艺要求，不会出现引脚过短无法上锡、过长触碰底层走线的问题。芯片本体的边角做了和实体一致的倒角处理，一端的半圆形定位缺口也精准还原，装配时可以通过缺口快速判断引脚1的位置，避免装反烧坏芯片。在做整机结构设计时，芯片本体上方预留的散热空间也符合低功耗逻辑芯片的安装要求，不需要额外加装散热片，只要周边预留2mm以上的间隙就可以满足通风散热需求。

　　在实际选型应用中，这款芯片属于低功耗肖特基TTL系列器件，工作电压适配常规5V直流供电，输入输出电平完全兼容标准TTL电平规范，可以和同系列的其他逻辑芯片直接级联，不需要额外增加电平转换电路，在搭建计数器、译码器、数据选择器等组合逻辑电路时，可以和其他74系列芯片无缝搭配。模型制作时也还原了芯片本体的哑光黑色环氧树脂封装质感，引脚的金属光泽也和实际镀锡引脚的视觉效果一致，在做产品爆炸图、装配工艺演示时可以达到和实物拍摄接近的视觉效果，不需要额外做后期材质调整。

　　针对教学实验场景的应用，这款模型可以直接用于数字电路原理的虚拟仿真演示，通过给不同引脚添加电平信号，配合逻辑运算的动画效果，可以直观展示与门的运算逻辑，比平面原理图更有代入感，也方便学生理解实体芯片的引脚排布和安装方式。在工业控制板卡的设计阶段，把这款模型导入装配文件后，可以提前校验芯片和周边电容、电阻、接插件的间隙，避免投板后出现元器件装不下的问题，尤其是在紧凑布局的控制板中，芯片的高度、引脚的位置都需要精准匹配，这款模型的尺寸精度可以满足工业级设计的校验需求，不需要二次测量调整尺寸。
