直插封装74LS86异或门芯片三维结构

　　在数字电路实验台搭建、小型逻辑控制装置开发、教学演示教具制作的场景里，直插式逻辑芯片始终是硬件开发者、电子专业师生接触最多的基础元器件之一，74LS86作为四组二输入异或门的典型芯片，其三维结构的精准还原，能为PCB布局校验、封装库匹配、装配干涉检查提供可靠的三维参照。做过面包板原型验证的工程师都清楚，很多时候电路逻辑仿真完全通顺，实际插接时却出现引脚对位偏差、芯片本体和周边电容电阻干涉、插拔空间预留不足的问题，这类问题在二维原理图和PCB封装视图里很难提前发现，精准的三维模型能在设计阶段就把这类装配隐患排除。

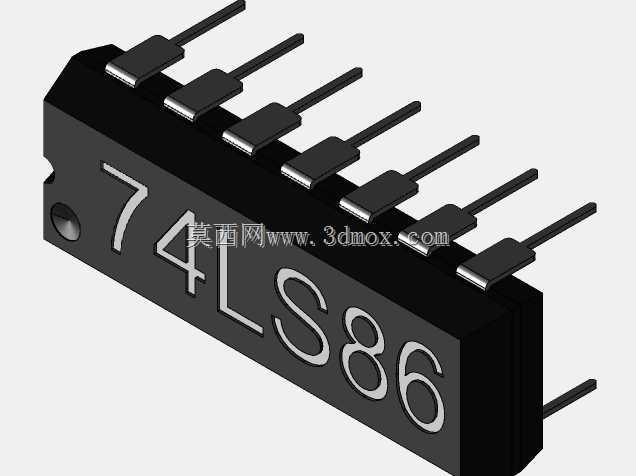

　　这款模型还原的是标准双列直插封装的74LS86，本体采用黑色环氧塑封材质的外观质感，表面丝印的型号标识位置、字体比例完全参照实物芯片做了对齐，14根引脚的排布严格遵循DIP-14的封装规范，每根引脚的宽度、厚度、相邻引脚的中心间距都和量产实物保持一致，引脚末端的弯折角度也做了写实还原——要知道直插芯片的引脚弯折弧度直接影响插装时的顺畅度，要是模型里把引脚做成直上直下的形态，导入PCB装配环境做干涉检查时，就会误判引脚和焊盘、过孔的匹配关系，给后续制板带来不必要的麻烦。

　　从功能特性来看，74LS86内部集成的四组独立二输入异或门，每组都能实现输入电平相异时输出高电平、输入电平相同时输出低电平的逻辑运算，这类逻辑单元在数字系统里的应用非常广泛：既可以做基本的奇偶校验电路，快速判断一组二进制数据里1的个数奇偶性，也能和其他逻辑门搭配构成半加器、全加器，实现二进制数的加法运算，还能用于简单的数值比较、可控信号反相电路，甚至在一些低成本的脉冲信号调理、相位检测场景里也能看到它的身影。做三维建模的时候，没有把芯片内部的晶圆、键合线做冗余还原，毕竟面向结构设计和装配校验的模型，核心是把外部装配边界做准确，内部结构不会影响整机布局，过度还原反而会增加模型的数据量，拖慢装配体的加载速度。

　　设计这款三维结构的时候，首先锚定的是DIP-14封装的安装边界：芯片本体的长度、宽度、塑封体的高度都严格参照JEDEC标准里的MS-001封装规范做设定，引脚伸出塑封体的长度、引脚之间的2.54mm标准间距没有做任何随意调整，要知道很多自制的芯片模型容易忽略引脚的中心距公差，把间距做成2.5mm或者2.6mm，导入EDA软件的3D预览环境时，就会出现引脚和焊盘错位的问题，直接失去了三维模型的校验价值。其次是芯片表面的定位标记，也就是一端的圆形凹点，这个标记是实际焊接、插接时判断引脚序号的核心参照，模型里把凹点的位置、大小、深度都做了还原，避免使用者在装配时把芯片方向插反，造成电路短路或者芯片烧毁。另外，模型也考虑了芯片安装后的周边空间预留：比如芯片本体上方需要预留的插拔空间，引脚插入面包板或者PCB焊盘后露出的长度，这些细节都能帮助结构工程师在设计设备外壳、电路板固定结构时，提前算好安全距离，不会出现外壳装好后压到芯片本体、或者芯片高度超出设备内部净空的问题。

　　在实际的工程应用里，这类标准逻辑芯片的三维模型还有一个很实用的价值，就是用于教学演示场景的三维课件制作：把芯片模型导入虚拟实验环境，学生可以360度观察芯片的外形、引脚排布、定位标记位置，比单纯看二维的引脚分布图更容易建立直观认知，尤其是对于刚接触数字电路的初学者来说，能清晰看到芯片每个引脚对应的内部逻辑门连接关系，再结合实物插接练习，能大幅降低入门的认知门槛。另外在做小型数字化装置的结构设计时，比如自制的逻辑分析仪、简易计算器、脉冲信号发生器这类设备，内部电路板上往往会用到多片74系列逻辑芯片，把精准的芯片模型导入装配体后，可以整体排布电路板上的元器件位置，计算好每片芯片之间的安装距离，预留好后续调试时插拔芯片、更换元件的操作空间，避免出现元件排布过密、调试时手指伸不进去的尴尬情况。

　　很多工程师在找这类通用元器件的三维模型时，经常遇到模型比例失调、引脚位置不对、封装尺寸和实物不符的问题，用这类有偏差的模型做装配校验，反而会给设计带来误导，这款74LS86的三维结构从实际封装尺寸出发，把所有和装配相关的边界条件都做了精准还原，既可以用于PCB设计阶段的3D布局校验，也可以用于虚拟教学场景的模型展示，还能作为元器件标准库的一部分，为后续的其他数字电路相关设计提供可复用的三维参照。
