直插式74LS08四二输入与门逻辑芯片

　　在数字电路设计与嵌入式硬件开发场景中，74LS08作为经典的TTL型四2输入与门芯片，是搭建基础逻辑运算单元、信号组合判断电路的核心分立元件，广泛应用于工业控制板卡信号联锁、教学实验平台逻辑验证、小型数字系统指令译码、消费电子按键逻辑判断等场景，是数字逻辑电路里最基础也最常用的通用逻辑器件之一。从实际功能来看，单颗74LS08内部集成了4组独立的2输入与门，每组与门都遵循全1出1、有0出0的逻辑运算规则，可同时完成四路独立的逻辑与运算，既可以将多路传感器触发信号做联锁判断，比如设备安全防护门关闭信号、启动按钮触发信号同时满足时才输出设备运行允许信号，也可以配合其他逻辑门搭建组合逻辑电路，完成数据选通、地址译码、信号屏蔽等功能，

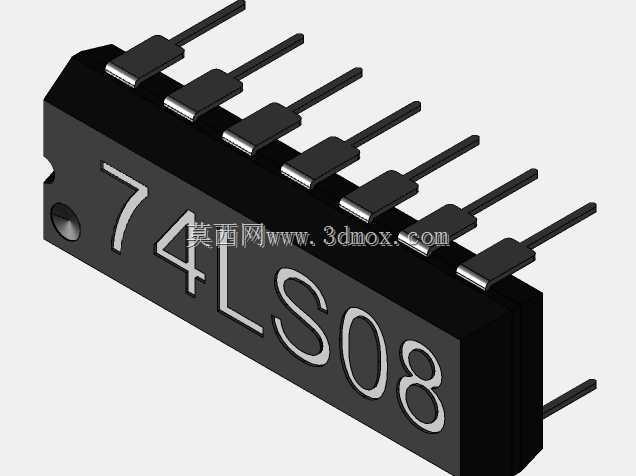

　　在低速数字控制电路里的适配性极强。从设计还原的角度来看，这个三维模型完全还原了直插DIP-14封装的74LS08的真实外形结构，黑色环氧树脂封装本体的棱角、表面丝印的字符凹陷细节都做了精准复刻，两侧共14根直插引脚的间距、引脚直径、引脚伸出长度都严格遵循行业通用的DIP-14封装标准，引脚的弯折弧度、引脚末端的倒角细节都和实物保持一致，封装本体一侧的定位半圆缺口也做了准确还原，方便硬件设计人员在做PCB布局、结构干涉检查时快速识别引脚1的位置，避免装配时出现芯片插反的问题。在做结构设计适配时，这个模型的安装边界完全符合标准DIP-14封装的尺寸要求，芯片本体宽度、长度、引脚排距都和实物参数一致，在做电路板装配空间校核、治具设计、

　　外壳开孔避让时，可以直接调用这个模型完成干涉检查，不需要额外调整尺寸参数。比如在做教学用数字电路实验箱的结构设计时，调用这个模型可以精准预留芯片插座的安装空间，确认芯片安装后和周边的拨码开关、LED指示灯、接线端子之间不会出现结构干涉，同时也能模拟芯片插拔时的操作空间是否充足，避免出现装配后芯片无法正常插拔更换的问题。在工业控制板卡的设计过程中，这类直插逻辑芯片通常会搭配IC插座使用，模型还原的引脚尺寸可以帮助设计人员确认插座焊接后的高度是否会和上方的外壳、散热结构产生冲突，尤其是在紧凑式控制模块的设计中，精准的芯片外形模型可以提前规避装配时的尺寸冲突问题，减少打样后的结构修改次数。不同于贴片封装的逻辑芯片，

　　直插DIP封装的74LS08更适合原型验证、教学实验、小批量设备生产场景，不需要专用的贴片焊接设备，手工焊接即可完成装配，后期维修更换也更加方便，模型还原的直插引脚形态也能帮助结构设计人员确认焊盘孔位、引脚伸出PCB板的长度是否符合波峰焊或者手工焊接的工艺要求，避免出现引脚过短焊接不牢、引脚过长和其他结构件短路的问题。从电路功能适配的角度来说，74LS08的工作电压范围兼容标准TTL电路的5V供电要求，输出电平可以直接匹配其他TTL器件的输入要求，不需要额外做电平转换，在做板级结构设计时，模型的本体高度也可以帮助设计人员确认周边电容、电阻等分立元件的布局高度，避免出现元件高度差导致的装配问题，比如在芯片上方安装透明保护罩时，可以根据模型的本体高度精准计算保护罩的内部净高，保证保护罩安装后不会压到芯片本体，同时也不会因为预留空间过大导致设备整体体积冗余。
